電路電工實訓基礎知識，電工實訓模擬接線,電工基礎實驗室

電路電工實訓基礎知識，電工實訓模擬接線,電工基礎實驗室

電路電工實訓基礎知識，電工實訓模擬接線，電工基礎實驗室配備，高性能電工技術實驗裝置，電工電子實驗裝置，電工基礎實驗臺為模塊化結構，配有三相交流可調電源、直流電源、信號源及頻率計、交直流測量?jì)x表等，配合實驗模塊完成課程對應的實驗項目。
通過實驗操作和基本實驗技能的訓練，幫助學生驗證、消化和鞏固所學基本理論，運用理論處理實際問題，獲得實驗技能和科學研究方法,培養學生實事求是、嚴肅認真的科學作風，提高學生動手能力、實驗研究能力和總結歸納能力,逐步達到實踐應用能力和創(chuàng )新能力培養的目標，并為后續課程的學習打下基礎。
電工電路原理、電路分析基礎和電工學等課程實驗項目，主要的實驗內容有：
1．電工儀器儀表的使用；
2．基爾霍夫定律的驗證；
3．戴維南定理的驗證；
4．RL和RC串聯電路；
5．R、L、C串聯諧振；
6．數字示波器的使用；
7．一階電路響應；
8．二階電路響應；
9．交流電路參數的測定；
10．正弦穩態交流電路相量及改善功率因數的研究；
11．三相電路及功率的測量；
12．無源二端口網絡(luò )。
電工基礎實驗室，電路電工實訓基礎知識，電工實訓模擬接線常識_電工常用知識三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N保護接地線雙顏色（PE）變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。電壓互感器二次線圈的額定電壓為100V。電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流，有燒壞互感器，為此電壓互感電工的基本常識_電工常用知識三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE）
變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。

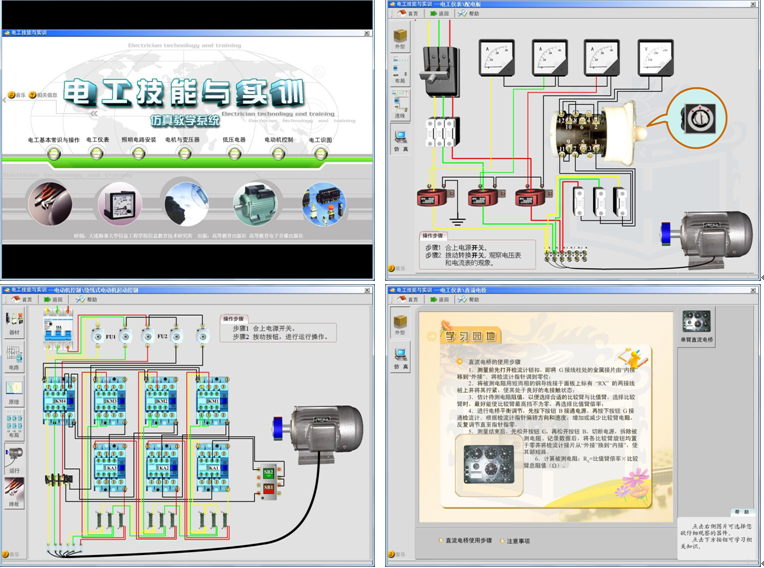

電工實訓模擬接線促進學習

同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。
電壓互感器二次線圈的額定電壓為100V。
電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流，有燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。
電壓互感器的二次側有一端接地。這是防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。
電流互感器在工作時二次側接近于短路狀況。二次線圈的額定電流為5A
電流互感器的二次側在工作時決不允許開路，
電流互感器的二次側有一端接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。
安裝時要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使某種原因要拆除二次側的儀表或其他裝置時，也先將二次側短路，然后再進行拆除。
低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等
低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。嚴禁自備發電設備與電網私自并聯運行。
接設備時：先接設備，后接電源。
拆設備時：先拆電源，后拆設備。
接線路時：先接零線，后接火線。
拆線路時：先拆火線，后拆零線。
熔斷器的額定電流大于等于熔體的額定電流。
熔斷器的分斷能力大于配電線路出現的最大短路電流。
熔體額定電流的選用，滿足線路正常工作電流和電動機的起動電流。
對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。
對于單臺電動機，熔體額定電流≥（1.5-2.5）電機額定電流
熔體額定電流在配電系統中，上、下級應協調配合，以實現選擇性保護目的。下一級應比上一級小。
瓷插式熔斷器應垂直安裝，采用合格的熔絲，不得以其他的銅絲等代替熔絲。
螺旋式熔斷器的電源進線應接在底座的中心接線端子上，接負載的出線應接在螺紋殼的接線端子上。
更換熔體時，先將用電設備斷開，以防止引起電弧
熔斷器應裝在各相線上。在二相三線或三相四線回路的中性線上嚴禁裝熔斷器
熔斷器主要用作短路保護
熔斷器作隔離目的使用時，將熔斷器裝設在線路首端。
熔斷器作用是短路保護。隔離電源，安全檢修。
刀開關作用是隔離電源，安全檢修。
膠蓋瓷底閘刀開關電氣照明線路、電熱回路的控制開關，也作分支電路的配電開關
三極膠蓋閘刀開關在適當降低容量時可以用于不頻繁起動操作電動機控制開關，
三極膠蓋閘刀開關電源進線應按在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。
刀開關在切斷狀況時，手柄應該向下，接通狀況時，手柄應該向上，不能倒裝或平裝，
三極膠蓋閘刀開關作用是短路保護。隔離電源，安全檢修。
低壓負荷開關的外殼應可靠接地。
選用自動空氣開關作總開關時，在這些開關進線側有明顯的斷開點，明顯斷開點可采用隔離開關、刀開關或熔斷器等。
熔斷器的主要作用是過載或短路保護。配備，高性能電工技術實驗裝置，電工電子實驗裝置，電工基礎實驗臺為模塊化結構，配有三相交流可調電源、直流電源、信號源及頻率計、交直流測量?jì)x表等，配合實驗模塊完成課程對應的實驗項目。
