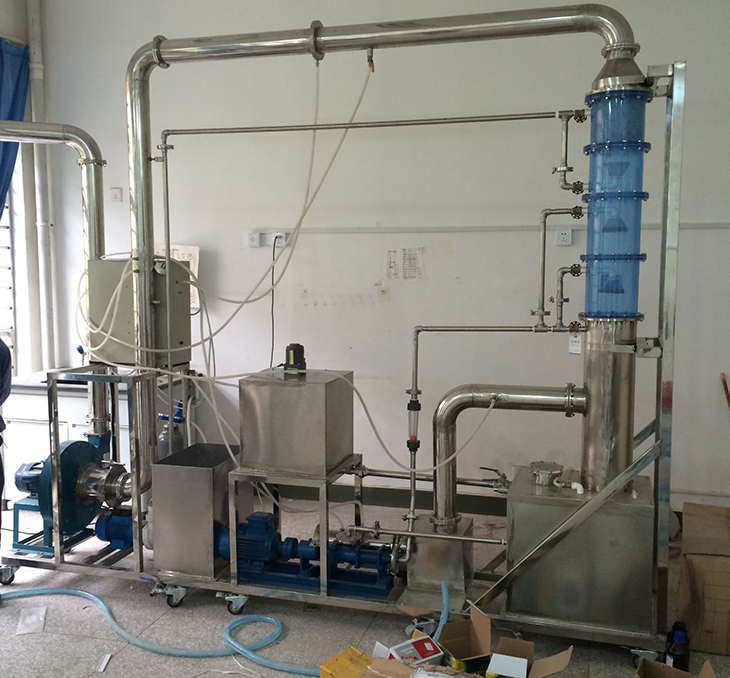

SBHJ-32數據采集雙堿法脫硫實驗裝置

一、實驗目的

1.了解污染物SO2的危害；

2.熟悉噴淋塔的特性和結構；

3.掌握雙堿法(Na2CO3／Ca(OH)2)的處理工藝：是在石灰法基礎上結合鈉堿法，利用鈉鹽易溶于水，在吸收塔內部采用鈉堿吸收SO2，吸收后的脫硫液在再生池內利用廉價的石灰進行再生，從而使得鈉離子循環吸收利用。該工藝綜合石灰法與鈉堿法的特點，解決了石灰法的塔內易結垢的問題，又具備鈉堿法吸收效率高的優點。

二、技術參數

1.處理氣量約：100-300m3/h；

2.吸收效率：80%、塔徑Φ200mm、高1500mm；

3.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率3000W；

4.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；

5.裝置外形尺寸：2300mm×550mm×2100mm；

三、主要配置

1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、輸出4-20MA；

2.在線風壓、風量、風速檢測系統1套：L型皮托管1套；316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±5%；

3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA；

4.西門子PLC：SIEMENS CPU224、顯示器：顯控SK-102BE液晶觸摸屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；

5.吸收塔1套、吸收漿液螺旋噴頭2套、除霧器噴頭1批、吸收液槽1套；

6.漿液泵1臺、耐腐清水泵1臺、流量調節閥1只、制漿系統1套、水箱1只、除霧器2套、氣體配氣緩沖器1套、吸收液槽曝氣風機1臺、吸收液槽曝氣設備1套、優質除沫器1套；

7.透明測壓軟管1套、氣體混合器1套；

8.人工監測進出口2組、測壓環2組；

9.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；

10.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套；

11.離心通風機1臺：1500W，變頻控制風機風量1套；

12.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
