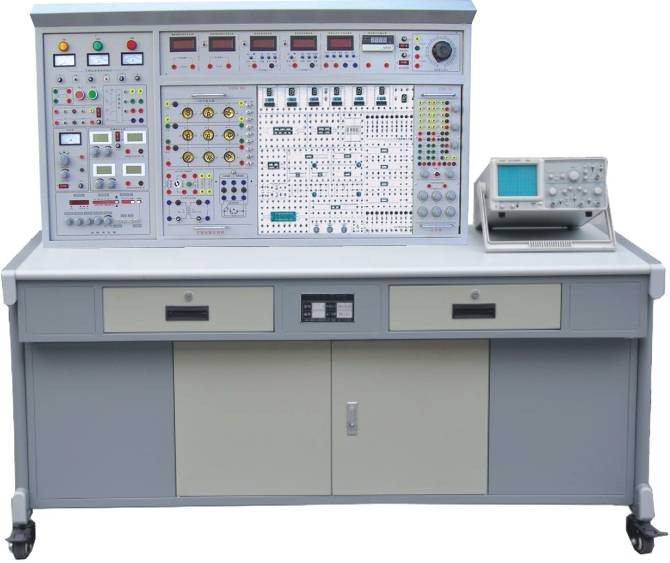

SBGXK-800C高性能電工電子電氣控制技術實訓考核裝置
高性能電工電子電氣控制技術實訓考核裝置是我公司吸收國內外同類產品合理的實訓方法，先進、合理、科學的實訓手段并加以消化、整合、提高而研制的新一代實訓裝置。實訓內容根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，并按照職業教育的教學和實訓要求而設定，涵蓋"電路分析""電工基礎""電工學""模擬電子技術""數字電子技術""電機控制""繼電接觸控制""常用生產機械電氣控制"等課程的實訓大綱要求，其適合普通高校、職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。
一、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1680mm×700mm×1500mm
二、實訓裝置基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供～220V插座2只，為外部?jì)x器提供工作電源。
（4）配備實訓用250V/30W日光燈管及支架一套。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，+24V、±12V，具有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
★3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
★5、工業級智能測量電表
（1）智能型真有效值交流數字電壓表
1)測量范圍：0-500V,設置 2V/20V/200V/1000V四量程，量程自動切換,超量程報警。
2)2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（2）智能型真有效值交流數字電流表
1)測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+4。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（3）智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（4）智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（5）單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（6）智能型真有效值交流數字毫伏表
1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值。
3)測量精度：±0.5%+5。
4)頻率范圍：10Hz～600KHz。
5)輸入阻抗：1MΩ，輸入電容≤30pF。
6)抽樣率：5次/秒
7)工作溫度范圍：-20℃～+50℃。
8)上位機具有實時監視及關斷功能。
9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）實訓掛箱及配件
1、DGJ-10 電路基礎實訓（一）
完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
2、DGJ-11 電路基礎實訓（二）
提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
3、DGJ-12 交流電路實訓（一）
提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。
4、DGJ-14 電路基礎實訓（三）
儀表量程擴展實訓（電流表、電壓表量程的擴展）。
5、DGJ-15 電工綜合技能實訓（一）
電流表、電壓表和歐姆表的設計。
6、DGJ -16 電工綜合技能實訓（二）
運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。
7、DGJ-18 鐵芯變壓器、互感/電度表實訓
鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡負載九個只，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。
8、SBDG-11數字電路、模擬電路實驗系統它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
A、系統特點
1）擴展性強。配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗模塊電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。
2）實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。
3）實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
4）電源輸出均有過流保護，自動恢復功能。
5）實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
B、系統組成
1）電源：輸入：AC 220V±10%，50HZ 輸出： DC：+5V， I ≥1A ；DC：±12V，I ≥0.2A；DC：-5V～-12V可調， I ≥0.2A ；DC：＋5V～＋27V可調，I ≥0.2A ， 以上各路輸出均有過流保護，自動恢復功能AC V:7.5V×2；AC I≥0.15A
2）直流信號源： 雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
3）函數發生器：輸出頻率：2Hz～90KHz，分四檔可輸出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）
4）手動單脈沖電路2組（帶消抖）：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
5）固定頻率脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
6）數字LED顯示：
（1）LED0～LED3由4位七段共陰LED數碼管及二～十進制譯碼器組成
（2）LED4～LED5兩位七段段碼a.b.c.d.e.f.g.h經電阻到插孔。
7）十二位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。
8）十二位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
9）BCD碼撥碼盤1組、可產生四組BCD碼數字信號
10）四位數字頻率計：測量范圍 0～1MHz，用作測量方波、三角波、正弦波；
11）喇叭及驅動電路。是時鐘報時、報警、音樂(lè )用的發聲裝置
12）電位器組：1K、10K、100K、1M各1只；
13）開放式實驗區（元件庫）：提供10只鎖緊插座（3只14芯、6只16芯），另1只40芯鎖緊插座。提供電阻、電容、二極管、三極管、三端穩壓塊等元件。
14）實驗模塊電路：
（1）整流濾波電路（2）串聯穩壓電路（3）可調穩壓電路
（4）功率放大器 （5）集成運放電路
15）全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。
10、ZSB-25繼電接觸控制實訓（二）
提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，時間繼電器一只，按鈕三只。
11、ZSB-26繼電接觸控制實訓（三）
提供可調變壓器、整流電路、能耗制動電阻（10Ω/25W）各一組，行程開關四只
12、三相鼠籠電機（△380V Y/△ 180W）2臺
13、實訓連接線
根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
（三）教師臺增配：
★1.配置基于物聯網學生電源控制系統。
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳 2）微信小程序數據查詢 3）歷史數據查詢 4）數據分析統計5）微信報警 6）微信反向控制
（1）云平臺包含：
1）數據顯示：顯示電壓、電流、有功、無功、功率因數等電氣量。
2）控制：可在微信小程序中遠程控制智能開關的通斷。
3）歷史數據：顯示計量的歷史數據，可查詢歷史曲線。
4）設備報警：對設備的過壓過流等異常情況進行報警。
(2)終端包含：1）現場數據顯示畫面：顯示電壓、電流、有功、無功、功率因數等電氣量，以及云端連接二維碼。2）微信小程序界面：設置現場數據連接云平臺后臺數據庫管理。
(3)外形尺寸基本等同于漏電開關，便于安裝和維護，不接受組合式、拼湊式結構
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
★2、智慧教室綜合測控系統（為了設備的穩定性要求為一體機，拒絕采用功能模塊拼裝模式）
（一）虛擬示波器所需實現的功能：50MHz 2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）人機界面功能
1、人機界面顯示所測量的波形，并顯示相應的量測值；
2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
（七）實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）；
5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
★3、通信板1套
1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）上位機與各實驗臺數據交換，接口轉換功能。
4）工作溫度范圍-20℃～+50℃。
★4、上位機軟件1套
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
三、實訓項目
（1）電工基本技能實訓
1．本電工儀表的使用與測量誤差的計算
2．減小儀表測量誤差的方法
3．歐姆定律
4．電阻的串、并、混聯電路
5．電阻分壓器電路
6．電容的串、并、混聯電路
7．電容的充放電電路
8．伏安法測電阻
9．節點電壓法
10．回路電壓法
11．支路電流法
12．電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值
13．電壓表量程的擴展
14．電流表量程的擴展
15．已知和未知電路元件的伏安特性
16．直流電阻電路故障的檢查
17．電路中電位的測量
18．基爾霍夫電壓定律
19．基爾霍夫電流定律
20．電壓源外特性的測定
21．疊加原理
22．電壓源與電流源的等效變換
23．負載獲得最大功率的條件
24．戴維南定理
25．諾頓定理
26．互易定理
27．二端口網絡(luò )
28．雙聯開關兩地控制
29．RLC串聯交流電路
30．RLC并聯交流電路
31．RLC串聯諧振電路
32．電感、電容元件在直流電路和交流電路中的特性
33．正弦穩態下RL、RC串聯電路
34．日光燈電路的連接
35．提高功率因數的方法
36．電磁感應現象
37．互感耦合電路
38．互感線圈同名端的判斷
39．一階電路過渡過程的研究
40．二階電路過渡過程的研究
41．單相變壓器
42．變壓器參數測定及繞組極性判別
43．交流電路參數的測量
44．三相負載的星形聯接
45．三相負載的三角形聯接
46．三相交流電路功率的測量
47．功率因數及相序的測量
48．單相電度表的安裝及使用
49．三相鼠籠式異步電動機的使用
50．三相異步電動機點動控制
51．三相異步電動機自鎖控制
52．三相異步電動機既可點動又自鎖控制
53．接觸器聯鎖正反轉控制
54．按鈕聯鎖正反轉控制
55．接觸器和按鈕雙重聯鎖正反轉控制
（2）模擬電路基本技能實訓
1、常用電子儀器使用練習、用萬用表測試二極管、三極管參數
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、集成運放的參數測試
8、比例求和運算電路
9、積分與微分電路
10、波形發生電路
11、有源濾波器
12、電壓比較器
13、集成電路RC正弦波振蕩器
14、集成功率放大器
15、整流濾波與并聯穩壓電路
16、串聯穩壓電路
17、集成穩壓器
18、RC正弦波振蕩器
19、LC振蕩器及選頻放大器
20、電流/電壓轉換電路
21、電壓/頻率轉換電路
22、互補對稱功率放大器
23、波形變換電路
24、場效應管實驗
25、可控硅實驗電路
綜合實驗：
26、用運算放大器組成萬用電表的設計與調試
（3）數字電路基本技能實訓
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、模數A/D轉換電路實驗
14、數模D/A轉換電路實驗
15、時序電路應用實驗
16、四路優先判決電路實驗
17、智力竟賽搶答器實驗
（4）電工綜合技能實訓
1．運算放大器的設計及其應用
2．受控源的設計
3．電流表、電壓表和歐姆表的設計
4．整流濾波電路的設計及應用
5．報警保護電路的設計及其應用
6．過流保護的設計及其應用
7、交通燈控制邏輯電路設計實驗
8、汽車尾燈控制電路
5）電子技能創(chuàng )新實訓
A.基礎實驗
1.點亮第一個LED
2.LED閃爍
3.LED流水燈
4.蜂鳴器
5.靜態數碼管顯示
6.動態數碼管顯示
7.獨立按鍵
8.矩陣按鍵
9.8X8LED點陣（點亮一個點）
10.8X8LED點陣（顯示數字）
11.外部中斷0
12.外部中斷1
13.定時器0中斷
14.定時器1中斷
15.串口通訊
16.EEPROM-IIC
17.DA18B20溫度傳感器
18.DS1302時鐘
19.紅外通信
20.AD模數轉換
21.DA數模轉換
22.LCD1602液晶
B.中級實驗
1.DS1302時鐘LCD1602顯示
2.LCD1602滾動顯示
3.LCD1602顯示紅外值
4.LCD1602顯示矩陣按鍵鍵值
5.LCD顯示溫度+串口接收溫度
6.LED點陣顯示漢字
7.LED點陣顯示數字
8.LED流水+定時器
9.按鍵控制蜂鳴器
10.按鍵控制數碼管
11.定時器秒表（查詢方式）
12.蜂鳴器音樂(lè )之八月桂花
13.矩陣按鍵數碼管移位顯示
14.門鈴設計
15.秒表
16.音樂(lè )播放器
C.高級實驗
1.超聲波測距（LCD1602顯示）
2.超聲波測距（數碼管顯示）
3.孵化環境溫濕度監控系統設計
4.基于單片機的室內空氣凈化系統
5.基于單片機的溫度濕度采集系統
6.基于單片機的智能計算器
（6）電氣控制實訓項目
1、接觸器點動正轉控制線路
2、具有自鎖的正轉控制線路
3、具有過找保護的正轉控制線路
4、接觸器聯鎖的正反轉控制線路
5、按鈕聯鎖的正反轉控制線路
6、按鈕接觸器復合聯鎖控制線路
7、接觸器控制Y/△降壓起動
8、時間繼電器控制Y/△降壓起動
9、C620車床電氣控制線路
10、控制電路聯鎖控制線路
11、主電路聯鎖控制線路
四、 全室參考配置表（以12+1臺為例）
|
序號 |
名 稱 |
每臺數量 |
全室數量 |
單位 |
備 注 |
|
1 |
控制屏 |
1 |
13 |
套 |
|
|
2 |
實訓桌 |
1 |
13 |
張 |
|
|
3 |
學生凳 |
2 |
24 |
張 |
|
|
4 |
器材配備 |
1 |
13 |
套 |
見表一 |
|
5 |
配套教學資源 |
1 |
13 |
節點 |
附 |
|
6 |
基于物聯網學生電源控制系統 |
|
1 |
套 |
教師配備 |
|
7 |
智慧教室綜合測控系統 |
|
1 |
套 |
教師配備 |
|
8 |
通信板 |
|
1 |
套 |
教師配備 |
|
9 |
上位機軟件 |
|
1 |
套 |
教師配備 |
表一 電工電子電力拖動技術實訓考核裝置配置表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
| 1 |
電工/電拖部分實訓掛箱 |
塊 |
1 |
掛箱一 |
DGJ-10 電路基礎實訓（一） |
|
掛箱二 |
DGJ-11 電路基礎實訓（二） |
||||
|
掛箱三 |
DGJ-12/18 交流電路實訓（一） |
||||
|
掛箱四 |
DGJ-14 電路基礎實訓（三） |
||||
|
掛箱五 |
DGJ-15 電工綜合技能實訓（一） |
||||
|
掛箱六 |
DGJ-16 電工綜合技能實訓（二） |
||||
|
掛箱八 |
ZSB-25 繼電接觸控制（二） |
||||
|
掛箱九 |
ZSB-26 繼電接觸控制（三） |
||||
| 2 |
電機 |
臺 |
2 |
380V/180W |
|
| 3 |
電子技術實訓掛箱 |
塊 |
1 |
SBDG-11數字電路、模擬電路實驗系統 |
|
| 4 |
固定線路實訓板 |
塊 |
1 |
單管/負反饋兩級放大器 |
|
|
射極跟隨器 |
|||||
|
RC串聯選頻網絡(luò )振蕩器 |
|||||
|
差動放大器 |
|||||
| 5 |
電子技能創(chuàng )新實訓模塊 |
套 |
1 |
|
|
| 6 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
| 7 |
專用導線 |
條 |
40 |
安全插頭線：紅色10，綠色10，黃色10，黑色10 |
|
|
條 |
40 |
手槍式疊插線：紅色10，綠色10，黃色10，黑色10 |
|||
|
電氣自動化專業教學實訓設備、電力拖動綜合實訓裝置 |
