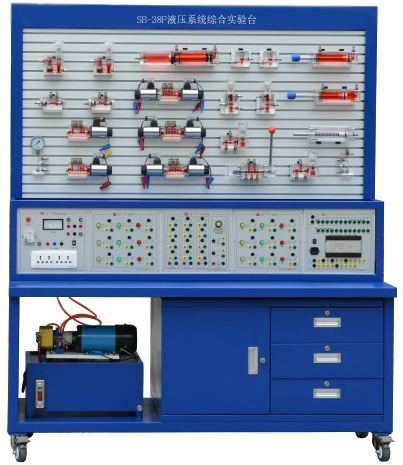

SB-38F液壓系統綜合實驗臺
一、總體
液壓系統綜合實驗裝備要求依據國家高等院校通用教材設計，涉及液壓技術、傳統繼電器控制技術、時間繼電器技術、PLC自控技術、傳感器器應用技術等，適合高等院校液壓教學實驗專用。所有液壓元件的外殼體要求采用進口高清晰透明可視化材料，內部均按照工業液壓元件的實際結構設計。裝備功能上要求能真實的反映單個工業液壓元件的靜態構造原理，由多個透明液壓元件組成的任意回路，可清楚地觀察流體在閥體中的流向和工業液壓元件閥芯在回路中的動態原理，原理簡單，回路清晰。
圖片僅供參考，以實物為準
二、液壓系統綜合實驗裝置技術參數
1.液壓泵站：
油泵拖動電機要求采用小型直流并勵電動機及直流電機調速器。
（1）直流電機技術參數要求：
永磁直流調速電機滿足或優于：額定電流：1.8A，額定電壓：DC220V，功率400W，調速范圍：0～1200rm。
（2）油箱滿足或優于：公稱容積30L;附有液位計，油溫指示計，吸油、回油濾油器，安全閥等。
（3）直流電機調速器滿足或優于：輸入電壓：AC220V，輸出電壓：DC 0～220V
2.電源部分：
（1）帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會(huì )自動斷開電源，起到保護設備的功能。
（2）供電電源：AC220V、50HZ；控制電壓：DC24V/12V；
（3）使用環境要求：防潮、防塵環境；
（4）實驗臺外形尺寸：1560-1600×650-700×1750-1800 mm；
3.操作面板：
（1）液壓元件底部設計有快速拆裝底板，實驗時可快捷、方便完成液壓元件的置換。
（2）操作面板要求采用"T"型鋁合金型材組成，數量至少9條，規格滿足或優于寬80mm×厚20mm×長1500mm壁厚3mm，實訓面積至少長1.5米×寬0.72米，各種液壓元件在實訓操作面板上，可根據需要課程需求，迅速組合成任意液壓系統的任意回路。
（3）電氣與PLC控制采用可編程控制器（PLC）控制，優化了控制方案；并且采用模塊組合式的結構，操作方便，整體結構簡單，實用性強
（4）電磁換向閥的電磁鐵要求采用最先進的優質濕式工業直流24V電磁鐵：24V安全控制電壓，電磁鐵力矩大，長時間使用不會(huì )發燙，性能穩定，質量可靠，能保證學生使用安全。
（5）油管采用快捷，干凈，無泄漏鍍鉻雙閉鎖快捷接頭，連接置換只需六秒鐘，快換省課時，干凈不漏油。
4.液壓泵站系統：直流電機帶正反轉功能；調速范圍可以任意從：0-1200r/min內調速；帶有超高壓保護功能；電機帶有超電流保護功能。
5.實驗模塊
（1）PLC模塊采用國際一流品牌，要求輸入輸出點不少于40，且輸入輸出點需連接到安全插口上。
（2）繼電器單元要求各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
（3）按鈕開關單元要求各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接；
（4）液壓泵站控制模塊要求帶單相漏電保護，可以控制電機的正反轉，能調節油泵電機的轉速并且能在數字轉速表上顯示當前電機的轉速。
三、透明液壓系統綜合實驗
1.用換向閥的換向回路
2.用"O"型機能換向閥的閉鎖回路
3.液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的液壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.流量閥短接的速度換接回路
12.二次進給回路
13.用順序閥的順序動作回路
14.壓力繼電器的順序動作回路
15.用電器行程開關的順序動作回路
16.用行程閥的順序動作回路
17.PLC控制的行程開關順序動作回路
18.PLC控制的壓力繼電器順序動作回路
五、透明液壓系統綜合實驗設備配置
|
序號 |
名 稱 |
數量 |
單位 |
|
1 |
透明液壓實訓臺桌 |
1 |
臺 |
|
2 |
電源模塊 |
1 |
塊 |
|
3 |
按鈕模塊 |
1 |
塊 |
|
4 |
油泵控制模塊 |
1 |
塊 |
|
5 |
中間繼電器模塊 |
1 |
塊 |
|
6 |
PLC模塊 |
1 |
塊 |
|
7 |
通訊線 |
1 |
根 |
|
8 |
1.5米COM口延長線 |
1 |
根 |
|
9 |
國標電源線 |
2 |
根 |
|
10 |
子彈頭三插 |
1 |
個 |
|
11 |
40條/包安全連線 |
1 |
包 |
|
12 |
400W透明液壓泵站 |
1 |
臺 |
|
13 |
10公斤/桶液壓油 |
20 |
斤 |
|
14 |
漏 斗 |
1 |
個 |
|
15 |
油盤（塑料盤） |
1 |
個 |
|
16 |
實驗管（透明） |
25 |
根 |
|
17 |
液壓閥元件清單 |
1 |
套 |
|
18 |
大剪刀1 把、4寸十字螺絲刀1 套、4寸一字螺絲刀1套、M5內六角扳手2 把、M6內六角扳手2把、12-14開口扳手2 把、2A保險絲10 只、工具箱1只。 |
1 |
套 |
|
19 |
實驗配件 |
1 |
套 |
|
20 |
光盤 |
1 |
張 |
|
21 |
實驗指導書 |
1 |
本 |
液壓閥元件清單
|
序號 |
名稱 |
型號僅供參考，滿足或優于以下要求 |
數量 |
單位 |
|
1 |
雙作用油缸 |
G50/20*100/100 |
2 |
個 |
|
2 |
彈簧回位油缸 |
G50/20*100 |
1 |
個 |
|
3 |
增壓油缸 |
F50/G30 |
1 |
個 |
|
4 |
單向閥 |
RVP6 |
2 |
個 |
|
5 |
液控單向閥 |
SV10PA1-30B |
2 |
個 |
|
6 |
直動式溢流閥 |
DBDH6P10B/25 |
2 |
個 |
|
7 |
先導式溢流閥 |
DB10-1-50B/100 |
1 |
個 |
|
8 |
節流閥 |
DRVP6 |
1 |
個 |
|
9 |
順序閥 |
DZ10-1-30/21M |
2 |
個 |
|
10 |
調速閥 |
2FRM6A76-2XB/16QR |
2 |
個 |
|
11 |
減壓閥 |
DR10-4-50B/100Y |
1 |
個 |
|
12 |
二位四通行程換向閥 |
4WMR6D |
1 |
個 |
|
13 |
三位五通手動換向閥 |
4WMM6E5X |
1 |
個 |
|
14 |
二位二通電磁換向閥 |
2WE6D61B/CG24N9Z5L |
1 |
個 |
|
15 |
二位四通電磁換向閥 |
4WE6D61B/CG24N9Z5L |
2 |
個 |
|
16 |
三位四通O型電磁換向閥 |
4WE6E61B/CG24N9Z5L DSG-03 |
1 |
個 |
|
17 |
三位四通H型電磁換向閥 |
4WE6H61B/CG24N9Z5L |
1 |
個 |
|
18 |
三位四通M型電磁換向閥 |
4WE6G61B/CG24N9Z5L |
1 |
個 |
|
19 |
壓力表 |
0-2.5Mpa |
3 |
只 |
|
20 |
壓力繼電器 |
HD-HED80P1X/50Z14KW |
1 |
個 |
|
21 |
行程開關 |
YBLX-ME/8104 |
4 |
個 |
|
22 |
四通板 |
100×45×30mm |
2 |
個 |
|
23 |
三通板 |
100×45×30mm |
2 |
個 |
|
