電工技能實訓裝置,電工技能實訓設備 > 行業新聞 >維修電工實訓考核設備

2020年12月1日

電工技能實訓裝置,電工技能實訓設備

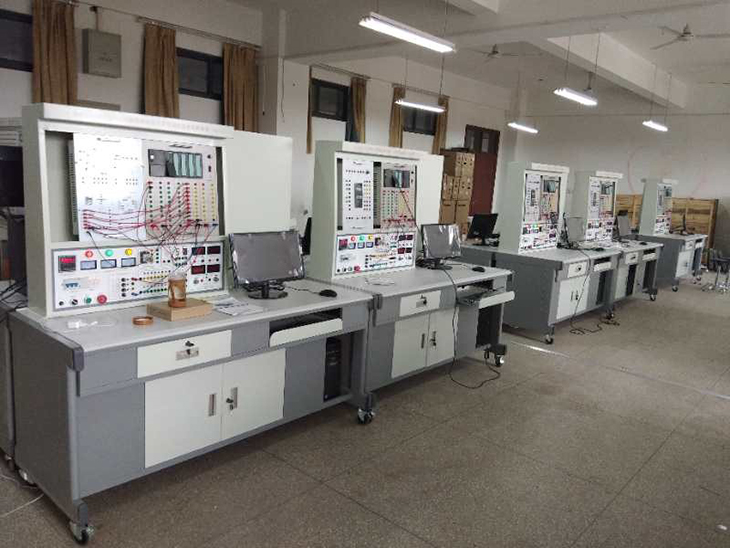

SB-188F型電工技能實訓裝置

一、電工技能實訓裝置概述:

電工技能實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創(chuàng )新，采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越，是各大中專院校實驗室建設的最佳選擇。

電工技能實訓設備用途: 適用大中專院校"電工基礎"、"電工學"、"電機學"、 "電機與電力拖動"、"電氣控制"、"繼電接觸控制""可編程""變頻器"等課程的實驗教學。并可擴展"可編程控制器"及"電機變頻控制"等實驗內容。

配套：《電工技能與實訓仿真教學系統軟件》

電工技能實訓裝置是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》采用三維仿真技術而研制的大型仿真實訓軟件，包括電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路、電工識圖等10個實訓單元，涵蓋了國家維修電工（中初級）鑒定考核的全部模塊。具有職業性、情境性、交互性、工藝性和智能性。實訓單元總共包含80余個典型的實訓項目，每個實訓單元又根據需要安排了場景展示、語音視頻電路原理講解、仿真實訓操作、器件檢測、接線實操、線路檢查、故障排查、通電試車等若干實訓任務，以便操作者循序漸進地得到訓練。為了便于區分初級工、中級工，在制作界面的顏色搭配上作出了標記。本產品性能價格比極高，是電工電子仿真實訓室主體軟件。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。

本軟件可模擬的實訓項目

1．常用工具：驗電筆、鋼絲鉗、旋具、電工刀、剝線鉗、電烙鐵、手電鉆和沖擊鉆、梯子。

2．導線連接焊接工藝：導線簡介、命名法、線材選用、導線連接、線頭絕緣恢復、手工焊接、實訓、拆焊技術等。

3．安全用電常識：觸電方式、防護措施、接地接零、急救措施及人工急救。

4．儀器儀表：直流電流表、直流電壓表、直流單臂電橋、指針式萬用表、數字式萬用表、兆歐表、鉗形電流表。

5．照明電路：電光源、日光燈接線、兩地燈控制。

6．電機與變壓器：單相異步電動機、三相異步電動機、直流電動機、伺服電動機、變壓器、電流互感器、電壓互感器工作原理配合語音視頻講解、外形結構、拆裝操作等。

7．低壓電器：接觸器、熱繼電器、時間繼電器、速度繼電器、斷路器、組合開關、主令電器、熔斷器。元器件的種類、外形、電氣符號、選用原則、結構原理、解剖視圖動畫模擬結合實物圖片、語音視頻原理講解、拆裝操作并附有操作提示、測量檢測等功能。

8．電機控制電路：異步電動機、連續控制、雙重聯鎖、正反轉控制、生產機械、行程控制、Y-Δ降壓、啟動控制、手動順序、起動控制、反接制動控制、繞線式電動機、直流電機、調速控制、接線實操、仿真實訓。包括元件介紹、電路原理語音視頻講解、仿真實訓配盤接線、仿真運行、模擬考核、設置故障、查找排除故障、并附有答案和操作提示。

9．機床電路：C620車床、M7120平面磨床、Z535鉆床、模擬考工。

10.電工識圖：電工圖形、符號、原理圖、接線圖的繪制原則和分析方法，帶實訓題和答案及操作提示等。

二、電工技能實訓裝置特點：

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。

3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

三、電工技能實訓裝置技術指標及說明:

1、外型尺寸：170x70x143cm

2、工作電源：交流三相四線380±5% 50HZ

3、輸入功率：<1.5KVA

4、輸出交流電源：三相四線380V。

5、人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。

6、直流穩壓電源：兩組0--30V連續可調，自動繼電器換檔，數字表顯示，自動過載保護、指示和自動恢復功能。

7、恒流源：0--200mA連續可調，數字表顯示，開路保護。

8、定時器兼報警記錄儀：電源控制屏內配有定時器兼報警記錄儀，具有設定實驗時間、記錄報警次數等功能

9、函數信號發生器：1、波形：正弦波、三角波、方波。

2、頻率范圍：5Hz－550KHz分段連續可調。

3、正弦波失真度：10Hz-100KHz小于1%。

4、輸出幅度：正弦波大于0-14Vp-p。

頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。

12、直流數字電壓表：微處理器制作；0.5級精度；測量范圍：0－300V。

13、直流數字毫安表：微處理器制作；0.5級精度；測量范圍：0－500mA。

14、直流數字電流表：微處理器制作；0.5級精度；測量范圍：0－5A。

15、交流數字電壓表：最新專業MCU制作；精度0.5級，測量范圍：0－450V。

16、交流數字電流表：最新專業MCU制作；精度0.5級，測量范圍：0－5A。

17、實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

18、實驗掛箱：

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。

（1）電工實驗掛箱一

設有RC串并聯選頻網絡(luò )實驗電路、戴維南定理/諾頓定理實驗電路、RLC串聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡(luò )、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（2）電工實驗掛箱二

設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測

定實驗電路、RC雙T選頻網絡(luò )實驗電路、電壓源與電流源的等效變換實驗電路、RLC元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（3）電工實驗掛箱三

設有燈組（9個15W彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（36V/220V、50W）一個。

（4）元件箱

設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個0-99999.9歐/2W

的電阻箱。

（5）受控源、回轉器掛箱

設有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。

（6）繼電控制實驗掛箱一

配備交流接觸器3只帶通電指示，熱繼電器1只，時間繼電器1只，啟動停止按鈕2只，保險絲座3只，三相開關一只。

（7）繼電控制實驗掛箱二

配備 BK變壓器1只。交流接觸器1只帶通電指示，熱繼電器1只，啟動停止按鈕2只，保險絲座3只，三相開關一只。整流橋1組。指示燈3只。

（8）可編程主機模塊

◆PLC主機選用：西門子s7-200 SMART SR40

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

◆電流≥2A，電流具有過載保護

（9）可編程模擬實驗模塊（一）（二）（三）（四）

◆由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換

（10）變頻器實驗模塊

采用西門子V20 0.75KW變頻器，鋼制盒體。

（11）觸摸屏模塊 選用昆侖通態7英寸彩色大屏，配數據線，鋼制操作屏

（12）步進電機模塊含步進電機及電機控制器

19、每套需配置一臺電腦(學校自備)

四、實驗器材配置

1、實驗桌：全鋼結構，鋼質噴塑，耐磨防火面板，設有抽屜、柜子用于存放工具、配件等。

2、電源控制屏：包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、交流低壓電源。
