[產品型號]：SBGYD-01A1 [產品名稱]：電子技術實訓臺 [價 格]：元 [在線客服]：

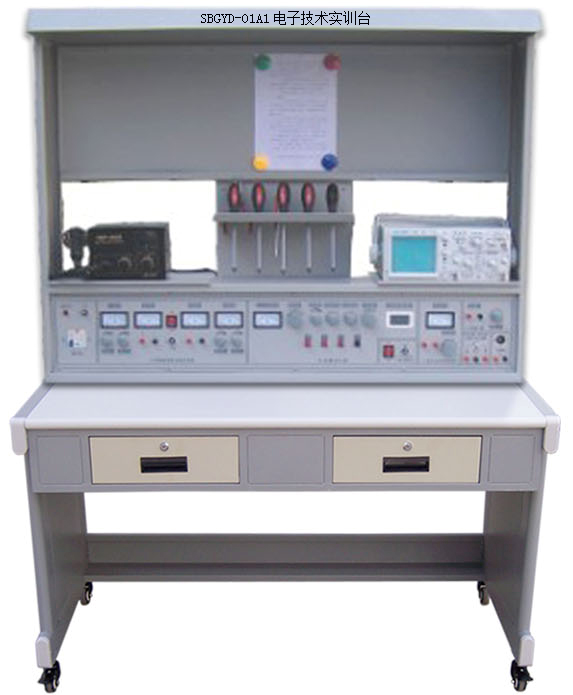

SBGYD-01A1電子技術實訓臺

一、概述

電子產品焊接與工藝實訓臺,電子技術實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會(huì )一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。掌握SMT（表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創(chuàng )新能力和運用所學知識能力的培養，達到工程訓練目的。本裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想設備。

二、特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、實際應用性強：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的實際應用能力。是從學校到工廠無縫銜接的理想培訓設備。

5、創(chuàng )新功能強：配備創(chuàng )新透明元件模塊與萬能實訓電路板，可開展電子創(chuàng )新電路項目實訓。

6、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、技術性能

（一）輸入電源：?jiǎn)蜗嗳€(xiàn) 220V±10% 50Hz

（二）輸出電源：

1. 直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；

2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；

3.功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

6嵌入式多功能網絡(luò )虛擬儀器（不需電腦配合使用）：

A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。

B、儀器包括

1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；

通道數：2路

帶寬：20MHZ

分辨率：8位

電壓范圍：-10~+10V

存貯深度：64K

2）、頻譜分折儀；

3）、數字三用表，可測電阻、電流、電壓等；

數字IO口

通道數：8路IO

輸入電平：TTL

輸出電平：TTL

電流驅動：20mA/通道

4）、四路智能遠程電源控制

5）、數據具有上傳與保存功能并能通過服務器顯示

6)、提供LabVIEW虛擬儀器軟件（拷貝版）

（三）工作環境：溫度-10℃～+40℃

（四）裝置容量：＜500VA

（五）外形尺寸：1200mm×750mm×2000mm

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、放大鏡臺燈1只、焊錫絲、松香若干。

（四）實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

序號	名稱	實 訓目的
1	三端穩壓電源	掌握三端穩壓模塊的接線方法及應用；
2	串聯型直流穩壓電源	掌握串聯型直流穩壓器的調試方法；
3	低頻信號電壓放大器	掌握放大器的工作原理、裝配焊接工藝、調試方法；
4	具有負反饋信號放大器電路	掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；
5	文氏橋振蕩器的焊接與制作	掌握運放741工作特點及文氏振蕩器的工作原理；
6	電池電壓監視電路	熟悉應用廣泛的電壓監視器的工作原理及制作方法；
7	電子催眠器	掌握單結管的工作原理及應用；
8	模擬“知了”電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
9	邏輯測試器	了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理；
10	正負脈沖信號	掌握正負脈沖的工作原理及集成的功能特性；
11	智力競賽搶答器	了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
12	迷你閃光彩燈	熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；
13	實用CMOS觸摸鎖鑰	了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
14	自動充電器	掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；
15	分立AM收音機	六管超外差便攜式，掌握收音機的工作原理及調試方法；

序號	名稱	每臺數量	全室數量	單位	備注
2	控制屏	1	20	套
3	實訓操作臺桌	1	20	張
4	絕緣皮（膠墊）	1	20	張
5	工具柜	1	20	個
6	學生凳	2	40	張	鋼木方凳
7	指導書	1	20	套
8	實訓線路板套件	1	20	套
9	工具	1	20	套	見表一

序號	名稱	數量	備注
1	MF—47萬用表	1只
2	剝線鉗	1把
3	尖嘴鉗	1把
4	斜口鉗	1把
5	大小 + 字螺絲刀	各1把
6	大小-字螺絲刀	各1把
7	鑷子	1把
8	剪刀	1把
9	35W烙鐵	1把
10	吸錫器	1把
11	放大鏡臺燈	1臺
12	焊錫絲、松香	若干
