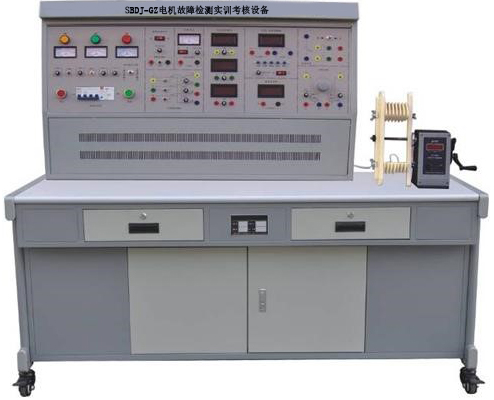

SBDJ-GZ電機故障檢測實訓考核設備
機床電氣控制與檢測實訓室設備是電氣自動化控制實訓基地之一，主要承擔著機電工程系電氣自動化專業、機電一體化技術專業與數控技術專業《機床電氣排故》《電氣控制故障分析》等課程教學、實訓教學及社會(huì )電類相關專業的電氣控制技能培訓等教學任務。
|
序號 |
技術參數要求 |
數量 |
|
1. |
電源控制屏 外形尺寸約：950mm×280mm×600mm 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板包含以下內容 1、主控功能板 （1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。 （2）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。 （3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。 （4）直流電源部分： 220V/0.5A直流電源一組，還有短路保護功能。 0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。 ★2、實驗室安全管理系統軟件（正版軟件，投標文件中提供著作權證書原件和現場演示） 1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。 2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警 3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。 3、儀表 （1）提供交流數字電流表三只，測量范圍0～5A，精度0.5級，三位半數顯。 （2）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級。 （3）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。 （4）單相電容運轉電動機電容：4uF/450V CBB電容。 （5）雙刀雙擲開關一只。 （6）可調電阻：兩組0～900Ω/0.5A可調電阻。 |
1套 |
|
2. |
實訓桌 外形尺寸約：1600mm×680mm×800mm
實訓桌為鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，下部設有雙開門儲物柜。 |
1張 |
|
3. |
500V等級兆歐表，用于測試電機繞組絕緣電阻 |
1只 |
|
4. |
890B+數字萬用表，三位半顯示 |
1只 |
|
5. |
鉗形電流表 |
1只 |
|
6. |
6寸三爪拉馬 |
1只 |
|
7. |
活動扳手 |
1把 |
|
8. |
錘頭 |
1只 |
|
9. |
劃線板 |
1塊 |
|
10. |
壓線板 |
1塊 |
|
11. |
剪刀 |
1把 |
|
12. |
電機繞線模 |
1套 |
|
13. |
繞線軸 |
1付 |
|
14. |
繞線架 |
1付 |
|
15. |
壓線架 |
1套 |
|
16. |
手搖電子計數繞線機：數顯范圍0～9999匝數，計數精確、計數方便 |
1臺 |
|
17. |
未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。 |
1臺 |
|
18. |
未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。 |
1臺 |
|
19. |
未浸漆的三相鼠籠異步電動機：額定功率370W，電壓380V（Y接法），轉速1400r/min。 |
1臺 |
|
20. |
實驗說明書 |
1本 |
|
21. |
實訓導線 采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。 Φ4護套自鎖線長100CM 黃3條、綠3條、紅3條、黑2條； Φ4護套自鎖線長50CM 黃2條、綠2條、紅2條、藍2條、黑2條。 |
1套 |
|
22. |
★電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條演示以下內容）軟件采用三維建�；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真 1）電子仿真 （1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術 （2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真 （3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真； （3）綜合技能實訓 ①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故 2）電氣仿真 （1）電工基本常識與操作： ①安全用電常識：觸電方式；防護措施；接地接零；急救措施 ②常用電工工具：通用工具；線路工具；設備工具 ③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復 ④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程 （2）電工儀表 ①萬用表：外形仿真，結構仿真，面板仿真，使用仿真； ②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真； ③鉗形電流表：外形仿真，原理仿真，使用仿真； ④兆歐表：外形仿真，原理仿真，使用仿真； ⑤直流電橋：外形仿真，使用仿真； ⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真； （3）照明電路安裝 ①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真； ②兩地控制線路：器材仿真，電路仿真連線仿真 （4）電機與變壓器 ①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真； ②單相異步電動機：外形仿真，結構仿真，裝配仿真； ③伺服電動機：外形仿真，結構仿真，原理仿真； ④步進電動機：外形仿真，原理仿真； ⑤直流電動機：外形仿真，結構仿真，裝配仿真； ⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真； （5）低壓電器 ①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真； ②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真； ③常用閘刀開關：外形仿真，結構仿真； ④低壓斷路器：外形仿真，結構仿真，原理仿真； ⑤熔斷器：外形仿真，結構仿真； ⑥啟動器：外形仿真 ⑦主令電器：外形仿真，結構仿真； （6）電動機控制仿真 ①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真 ②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真 ③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、 （7）電工識圖 3）在線學習培訓 （1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡(luò )通信等全系列自動化技術培訓 （2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。 （3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗； （4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論 4）液壓傳動原理的動態演示并不少于18種動態演示。 5）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真 6）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。 7）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。 8）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。 9）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。 |
1套 |
|
23. |
實訓項目 （一）單相變壓器修理及測試 1．變壓器拆除前的數據記錄與計算 2．變壓器的拆除 3．變壓器的繞組繞制 4．變壓器組裝 5．絕緣電阻測試 6．直流電阻測試 7．變壓器同名端判別 8．變壓器變比測試 9．變壓器空載運行 10．變壓器短路 （二）單相電動機修理及測試 1．單相電容運轉電動機拆除前的數據記錄與計算 2．單相異步電動機的拆除 3．單相電動機繞組繞制 4．單相變壓器的組裝 5．絕緣電阻測試 6．直流電阻測試 7．單相異步電動機空載 8．單相異步電動機短路 （三）180W三相鼠籠式異步電動機的修理及測試 1．三相鼠籠式異步電動機拆除前的數據記錄與計算 2．三相鼠籠式異步電動機的拆除 3．三相鼠籠式異步電動機繞組繞制 4．三相鼠籠式異步電動機組裝 5．絕緣電阻測試 6．直流電阻測試 7．三相鼠籠式異步電動機繞組首末端判別 8．三相鼠籠式異步電動機空載 9．三相鼠籠式異步電動機短路 |
1套 |
