SB-156A型電氣安裝與維修實訓裝置
一、概述
電氣安裝與維修實訓考核裝置、電氣安裝與維修實訓室，是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求的一種實訓平臺。適合于職業院校維修電工、電氣安裝工、水電工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。
電氣安裝與維修實訓裝置,電氣安裝維修實訓設備,電氣安裝與維修實訓考核裝置,電氣安裝與維修實訓考核設備是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向寬度合適，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度�？蛇M(jìn)行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、單面、度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地�？梢詾樗姲惭b工等有電氣安裝要求的各崗位群提供實訓考核。

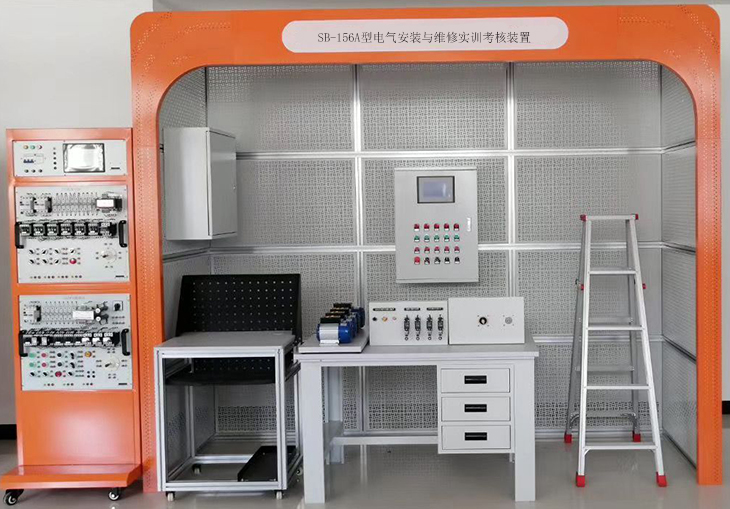

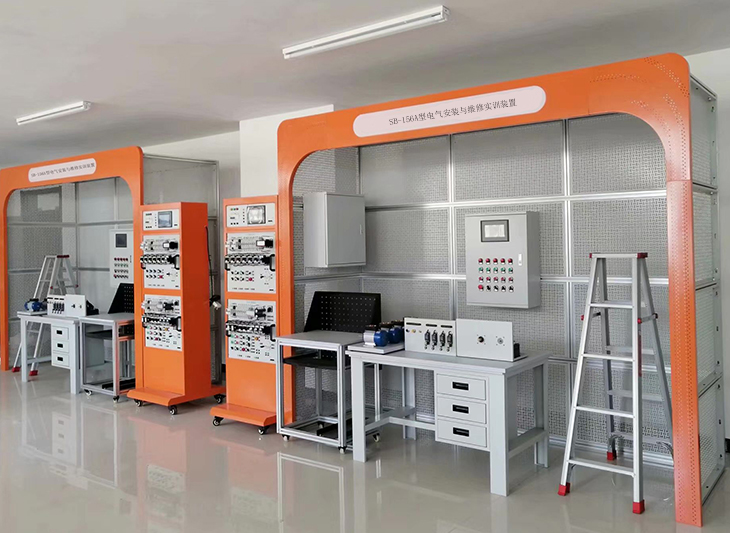

參考圖片，以實物為準（單面結構式樣）
二、實驗裝置的技術性能要求：
工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
工作環境：用絕緣地板（或使用絕緣地毯）；
實訓裝置主網孔板尺寸：長（mm）×寬＝798×768
實訓裝置外形尺寸：長*寬*高2200*1170*2340mm
實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
最大功率消耗 ≤1.5KW
安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
三、實訓項目要求：
（一）儀表照明電路實訓項目要求：
1.白熾燈照明電路的安裝；
2.雙控照明線路；
3.節能燈、插座線路；
4.吸頂燈控制線路；
5.日光燈電路；
6.電度表原理與接線；
7.聲光控路燈電路；
8.觸摸延時路燈電路；
9.雙控樓梯燈電路；
10.三相四線制電度表的直接接線；
（二） 電氣控制實訓項目要求：
1. 接觸器點動控制電路；
2. 按鈕聯鎖正反轉控制電路；
3. 接觸器聯鎖電動機正反轉電路；
4. 接觸器和按鈕聯鎖雙重聯鎖正反轉控制電路；
5. 三相異步電動機定子串電阻降壓?jiǎn)?dòng)控制線路；
6. 按鈕切換星形/三角形啟動控制電路；
7. 時間繼電器控制電動機星形/三角形降壓?jiǎn)?dòng)控制；
8. 單向降壓?jiǎn)?dòng)及反接制動控制；
9. 三相異步電動機工作臺自動往返控制電路；
10. 兩臺三相異步電動機順序啟動順序停轉控制電路；
11. 三相異步電動機的直接啟動控制；
12. 三相異步電動機的兩地控制電路；
（三）PLC綜合實訓要求：
1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）；
2.PLC仿真實訓；
3.PLC控制臺三相異步電動機正反轉控制；
4.PLC控制臺三相異步電動機Y/△啟動控制；
5.PLC控制臺三相異步電動機降壓?jiǎn)?dòng)控制；
6.PLC控制臺三相異步電動機能耗制動控制；
7.PLC控制臺三相異步電動機自鎖運行控制；
8.PLC控制伺服步進電機實驗；
9.觸摸屏PLC變頻器控制電動機實驗；
四、實驗組件配置要求：
1、配電箱部分
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
三相四線電能表 |
只 |
1 |
|
|
2 |
漏電型空氣開關 |
只 |
1 |
|
|
3 |
空氣開關 |
只 |
1 |
|
|
4 |
漏電型空氣開關 |
只 |
1 |
|
|
5 |
電源指示燈 |
只 |
3 |
|
|
6 |
配電箱箱體 |
只 |
1 |
|
|
7 |
按鈕標牌框 |
只 |
3 |
|
|
8 |
接地排 |
只 |
1 |
|
|
9 |
接零排 |
只 |
1 |
|
2、照明套件
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
日光燈組件 |
套 |
1 |
T5一體化18W（帶罩） |
|
2 |
節能燈 |
只 |
2 |
9W |
|
3 |
螺口平燈頭 |
只 |
2 |
E27 |
|
4 |
聲控開關 |
只 |
1 |
86型 |
|
5 |
1插 |
只 |
2 |
118型 |
|
6 |
2插 |
只 |
1 |
118型 |
|
7 |
1開 |
只 |
1 |
118型 |
|
8 |
2開 |
只 |
2 |
86型 |
|
9 |
3開 |
只 |
2 |
86型 |
|
10 |
吸頂燈 |
只 |
1 |
配節能燈管21W |
|
11 |
觸摸開關 |
只 |
1 |
86型 |
|
12 |
暗盒 |
只 |
5 |
86型 |
|
13 |
明盒 |
只 |
3 |
86型 |
|
只 |
1 |
118型 |
||
|
14 |
白板 |
只 |
2 |
86型 |
|
15 |
人體感應開關 |
只 |
1 |
|
|
16 |
塑料圓臺 |
只 |
1 |
4寸 材料：PVC |
3、電氣控制箱
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
漏電保護開關 |
只 |
1 |
|
|
2 |
接觸器 |
只 |
5 |
|
|
3 |
輔助觸頭 |
只 |
3 |
|
|
4 |
時間繼電器 |
只 |
1 |
|
|
5 |
熱繼電器 |
只 |
2 |
|
|
6 |
安裝導軌 |
條 |
|
|
|
7 |
電源指示燈 |
只 |
5 |
|
|
8 |
按鈕開關緊急停止開關 |
只 |
10 |
|
|
只 |
1 |
|
||
|
9 |
旋鈕開關 |
只 |
2 |
|
|
10 |
控制箱箱體 |
只 |
1 |
|
|
11 |
PLC |
只 |
1 |
|
|
12 |
變頻器 |
只 |
1 |
|
|
13 |
觸摸屏 |
只 |
1 |
|
|
14 |
漏電保護開關 |
只 |
1 |
|
4、電機
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
三相交流異步電動機 |
只 |
2 |
|
|
2 |
三相交流異步電動機（雙速60W） |
只 |
1 |
|
|
3 |
它勵直流電動機 |
只 |
1 |
|
5、傳感器與直線運動支架
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
伺服驅動器 |
套 |
1 |
60ST-M01330 |
|
2 |
伺服電機 |
套 |
1 |
1.27N.M |
|
3 |
步進驅動器 |
套 |
1 |
|
|
4 |
步進電機 |
套 |
1 |
57BYG250C 1.8N.M |
|
5 |
直線運動平臺 |
套 |
1 |
滾珠絲桿 |
|
6 |
行程開關 |
只 |
4 |
YBLX-ME/8104 |
|
7 |
電感式傳感器 |
只 |
3 |
|
|
8 |
其他配件 |
批 |
1 |
|
6、線路器材
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
PVC管 |
根 |
2 |
Φ16 3米 |
|
2 |
PVC直通 |
只 |
10 |
Φ16 |
|
3 |
PVC杯梳 |
只 |
30 |
Φ16 |
|
4 |
扎帶 |
包 |
1 |
3×100mm 1000只/包 |
|
5 |
M4*20螺絲 |
套 |
1 |
200只/套 |
|
6 |
行線槽 |
根 |
2 |
3025 2米/根 |
|
7 |
絕緣導線 |
盤 |
3 |
紅、綠、黃各1盤 |
|
盤 |
2 |
藍、雙色各1盤 |
||
|
8 |
PVC線槽 |
根 |
2 |
3米/根（白色）40×20mm |
|
根 |
2 |
3米/根（白色）25×15mm |
||
|
9 |
異型號碼管 |
米 |
6 |
1.5mm |
|
10 |
冷壓叉 |
只 |
280 |
SVΦ1.5 |
|
11 |
纏繞帶 |
包 |
2 |
Φ10（10米/包） |
|
12 |
騎馬卡 |
只 |
30 |
16 |
|
13 |
橋架（帶蓋） |
根 |
6 |
50*25*0.6 |
|
14 |
90度水平彎 |
個 |
1 |
50*25 |
|
15 |
45度水平彎 |
個 |
2 |
50*25 |
|
16 |
垂直左下彎通 |
個 |
2 |
50*25 |
|
17 |
封頭 |
個 |
1 |
50*50 |
|
18 |
水平直三通 |
個 |
2 |
50*25 |
|
19 |
垂直下三通 |
個 |
1 |
50*25 |
|
20 |
水平四通 |
個 |
1 |
50*25 |
|
21 |
垂直上彎通 |
個 |
1 |
50*25 |
|
22 |
垂直下彎通 |
個 |
1 |
50*25 |
|
23 |
靠墻托臂 |
個 |
12 |
50*25 |
7、配套工具
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
尖嘴鉗 |
把 |
1 |
|
|
2 |
剝線鉗 |
把 |
1 |
|
|
3 |
壓線鉗 |
把 |
1 |
|
|
4 |
電工鉗 |
把 |
1 |
|
|
5 |
一字螺絲刀 |
把 |
1 |
|
|
6 |
十字螺絲刀 |
把 |
1 |
|
|
7 |
電筆螺絲刀 |
把 |
1 |
|
|
8 |
萬用表 |
塊 |
3 |
|
|
9 |
鋁合金人字梯 |
付 |
1 |
|
|
10 |
平銼刀 |
根 |
3 |
|
|
11 |
鋼卷尺 |
只 |
1 |
|
|
12 |
電工刀 |
把 |
1 |
|
|
13 |
鋼板尺 |
把 |
1 |
|
|
14 |
直角尺 |
把 |
1 |
|
|
15 |
活動扳手 |
把 |
1 |
|
|
16 |
六角扳手 |
套 |
1 |
7件套 |
|
17 |
手鋸弓 |
架 |
1 |
|
|
18 |
手鋸條 |
根 |
10 |
|
|
19 |
PVC管彎管器 |
根 |
1 |
用于Φ16PVC管彎管 |
|
20 |
金屬管彎管器 |
付 |
1 |
|
|
21 |
兆歐表 |
塊 |
1 |
|
|
22 |
手電鉆 |
只 |
1 |
|
|
23 |
磨光機 |
套 |
1 |
s1m-ff04-100A |
|
24 |
開孔器 |
套 |
1 |
3mm4.2mm 6mm 8mm各1只 |
|
25 |
電動螺絲刀 |
套 |
1 |
鋰電 牧藍 DZ-001 |
|
26 |
橡破錘 |
把 |
1 |
|
8、智能考核掛板
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
C6140車床智能考核掛板 |
套 |
1 |
|
|
2 |
X62W銑床智能考核掛板 |
套 |
1 |
|
|
3 |
M7120平面磨床智能考核掛板 |
套 |
2 |
整個學校配2套 |
|
4 |
T68鏜床智能考核掛板 |
套 |
2 |
整個學校配2套 |
9、配套附件
|
序號 |
名稱 |
單位 |
數量 |
備注（說明） |
|
1 |
空開 |
個 |
10 |
施耐德Ic65n,1P,32A |
|
2 |
空開 |
個 |
10 |
施耐德Ic65n,2P,32A |
|
3 |
空開 |
個 |
10 |
施耐德Ic65n,3P,32A |
|
4 |
接觸器 |
個 |
20 |
施耐德LC1D06 N380V,LA1-D22N |
|
5 |
熱繼電器 |
個 |
5 |
施耐德LRD10C |
|
6 |
指示燈 |
個 |
10 |
施耐德XB2,黃色,ø22，DC24V |
|
7 |
指示燈 |
個 |
10 |
施耐德XB2,綠色,ø22，DC24V |
|
8 |
指示燈 |
個 |
10 |
施耐德XB2,紅色,ø22，DC24V |
|
9 |
按鈕 |
個 |
20 |
施耐德XB2,紅色,ø22 |
|
10 |
按鈕 |
個 |
20 |
施耐德XB2,綠色,ø22 |
|
11 |
按鈕 |
個 |
10 |
施耐德XB2,黑色,ø22 |
|
12 |
中間繼電器 |
個 |
20 |
施耐德RXM4 DC24V |
|
13 |
熔斷器 |
個 |
30 |
施耐德OSF32 1P |
|
14 |
熔斷器 |
個 |
20 |
施耐德OSF32 2P |
|
15 |
熔斷器 |
個 |
20 |
施耐德OSF32 3P |
10、配套電腦
CPU ：I7-10700 ；內存：32G；硬盤：480固態+1T機械；顯卡：集顯；系統:WIN10;顯示器:24寸
11、工具推車、鋁合金人字梯（1.4米）
12、無線智能答題器考核系統 1套
無線智能化答題器考試系統：該系統應由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是按鍵鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上�？己讼到y的功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計.
13、無線采集系統(實物)：（整個學校配1套）
投標企業現場演示在仿真環境中配有電腦上位機軟件可測控本設備電氣元件的工作狀態，演示系統通過無線網絡(luò )與PC連機，電腦屏幕顯示器件的工作狀態及內部動作情況，具有透視功能，從而讓學生更直觀、更快速的理解相關電氣元件的工作原理和內部結構。
* 教師可控制學生實訓臺電源，可實時監控設備的運行狀態、故障預警和異常報警。
配高性能數據采集芯片，可通過WiFi 連接，高速采集實驗臺的實時電壓數值、電流數值、諧波數值、功率數值、功率因數等數據，并實時在應用平臺顯示分析數據，可支持歷史數據的輸出；顯示輸入和輸出控制信號；
功能如下：
實時采集電壓數值、電流數值、諧波數值等數據，最大每秒采樣 1000 個點；
留有485擴展通訊接口兩個，用戶可外接擴展功能；
預留一組開關信號接口，可控制電路通斷；
④、配3 個 LED 狀態指示，指示電表和設備的各種狀態；
⑤、傳感器自帶電池，斷電不丟失數據；
※配手機通訊
配套手機APP 應用，為教師提供精準的數據，獲取設備運行數據，分析設備運行狀態，預警設備故障的發生，確保實驗安全。
在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的啟動電流、電流波形、電壓值、諧波、電流值、功率因數等參數；輸入和輸出控制信號；實時監控設備的運行狀態、故障預警和異常報警（投標時提供實時曲線圖）
14.配套教師教學資源平臺
①、維修電工在線學習服務平臺可提供免費升級服務。
②、維修電工在線學習平臺中的管理后臺由"在線學習系統"、"課程管理系統"、"培訓應用系統"、"智能商務分析系統"、"在線交流系統"、"考試考核系統"等模塊構建組成。
③、維修電工在線學習服務平臺中的教學課程應包含課程：
▲常用電工工具及儀表的實物圖、作用及使用方法；
包含驗電筆、 旋具、電工刀、電工用鉗、接地電阻儀、鉗形電流表、兆歐表等
▲常用低壓電器實物圖和作用、測量方法
包含配電柜面板介紹；刀閘開關、空開、保險、電流互感器、交流接觸器、熱繼、時間繼電器、行程開關、電動機等
▲維修電工實操演示
包含帶電流測量的點動控制；兩地控制；點動及聯動控制；三相負載的連接 ；正反轉控制；自動順序控制；半波整流的能耗制動；星-三角降壓?jiǎn)?dòng)；照明線路的連接等
▲維修電工電路理論知識
包含帶電流測量的點動控制、兩地控制、點動及聯動控制、三相負載的連接、正反轉控制、自動順序控制、半波整流的能耗制動、星-三角降壓?jiǎn)?dòng)、照明線路的連接等
④、院校老師可以通過PC端或手機APP（Android、IOS均可）觀看視頻，輔助教學，安排學生課前預習；院校老師、學生均可以通過PC端或手機APP（Android、IOS均可）自主學習、自選學習、隨時學習、反復學習；
用戶登錄應分為三大登陸管理應用模塊；其中院校管理員（老師）為管理后臺，學生為學習前臺。
其中管理后臺含：院系管理、老師管理、班級管理、課程分配、考試管理、數據中心、學生管理、微課發布等功能模塊；
學生學習前臺含：崗位分析、課程中心、學習記錄、考試評估、在線課堂、論壇等模塊
注＊"在線學習系統"、"課程管理系統"、"培訓應用系統"、"智能商務分析系統"、"在線交流系統；教學資源包中該課程的課程頁面、課程大綱、視頻頁面截圖。
15、★配透明三相異步電動機：外殼采用透明材料，方便學生了解電動機的內部結構。
