消防實訓室建設
建筑工程消防及樓宇智能信息化實訓室建設實施方案
一、項目概述：
建筑工程消防及樓宇智能信息化實訓室設備依據建筑消防設計規范進行標準設計該系統具有消防控制聯動中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，可與廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、建設思路：
根據建（構）筑消防專業課程設置內容教學需求，結合建（構）筑消防專業職業技能鑒定標準，結合我院學生教學目標情況，擬定在我院建設建筑工程消防及樓宇智能信息化實訓室。
建（構）筑物消防員職業資格技能考核是國家職業技能鑒定的重要組成部分，是職業技能鑒定區別于其他資格考試的突出特征。技能操作考核要求按照"以職業活動為導向，以職業能力為核心"的指導思想，因此，按照培養的學生目標靠近考取建（構）筑物消防員職業資格設計實訓室建設內容，定制設計實訓室設備。
三、建設目標：
1、完善建設類和信息類專業課程體系
結合建筑消防、樓宇智能化技術的功能和應用，基于建筑消防、樓宇智能化、工業自動化、計算機網絡(luò )通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等。
2、提升教學實訓實操能力
系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創(chuàng )新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
3、實現教學學以致用
將實訓設備應用于教學和實訓中，教師可以開展包括探究性學習、翻轉課堂、沉浸式學習等教學模式改革的探索；設備真實的可操作性，大大提升了教學的真實性核學生動手能力培養。
4、提高人才培養質量
"創(chuàng )新型國家"所需要的教育模式的特征是活學活用、以用為主的學用結合,重點培養學生獨立思考和獨立解決問題的綜合能力。本實訓室的應用能夠培養學生獨立思考、獨立解決問題...。
四、擬達到的預期效益：
該實訓室建成后，可服務專業有：建筑消防、建筑工程、工程設備、樓宇智能化、建筑信息化、工業自動化、計算機網絡(luò )通信、綜合布線及系統集成；對應課程有：《建筑給排水》、《建筑消防》、《建筑設備》、《建筑防排煙》等消防和建筑設備類專業基礎及核心課程。預期使用率可達100%，對學校的專業及課程建設都有非常大的支撐作用，同時將進一步提升學院教師教學效果及學生學習、實訓成效。
五、建設內容

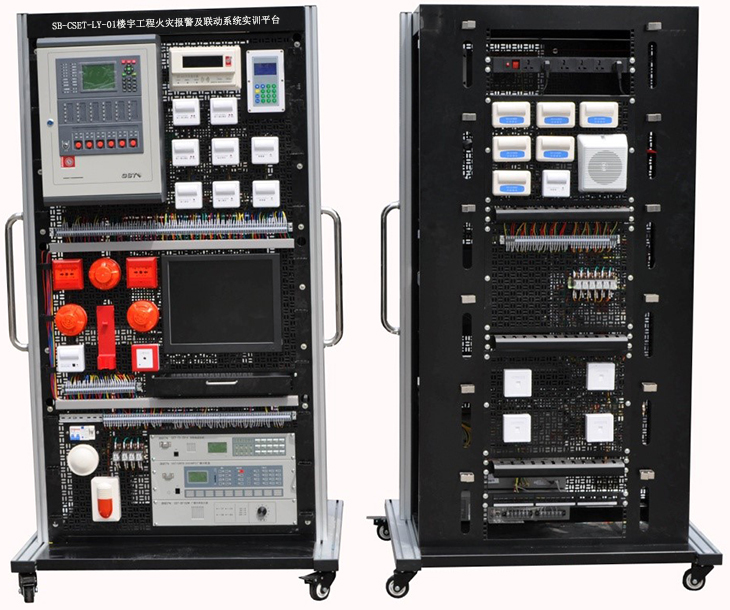

SB-CSET-LY-01樓宇工程火災報警及聯動系統實訓平臺
1、樓宇工程火災報警及聯動系統實訓設備概述
樓宇工程火災報警及聯動系統實訓裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡(luò )通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡(luò )及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創(chuàng )新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
2、技術指標
(1)電源輸入：?jiǎn)蜗嗳�(xiàn)（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
樓宇工程火災報警及聯動系統實訓平臺
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
火災報警控制器（聯動型） |
1 |
臺 |
|
|
8 |
電子編碼器 |
1 |
個 |
|
|
9 |
CRT接口卡 |
1 |
塊 |
|
|
10 |
火災報警監控軟件 |
1 |
套 |
|
|
11 |
通信電纜 |
1 |
條 |
|
|
12 |
電話主機 |
1 |
臺 |
|
|
13 |
廣播功率放大器 |
1 |
臺 |
|
|
14 |
分配盤 |
1 |
臺 |
|
|
15 |
總線隔離器 |
3 |
個 |
|
|
16 |
火災顯示盤 |
1 |
個 |
|
|
17 |
非編碼探測器輸入模塊 |
1 |
個 |
|
|
18 |
非編碼點型感溫探測器 |
2 |
個 |
|
|
19 |
終端器 |
1 |
個 |
|
|
20 |
點型光電感煙探測器 |
1 |
個 |
|
|
21 |
手動報警按鈕 |
1 |
個 |
|
|
22 |
消火栓按鈕 |
1 |
個 |
|
|
23 |
輸入/輸出模塊 |
3 |
個 |
|
|
24 |
排煙閥模擬（繼電器） |
1 |
個 |
|
|
25 |
聲光警報器 |
1 |
個 |
|
|
26 |
消防電話專用模塊 |
1 |
個 |
|
|
27 |
消防電話插座 |
1 |
個 |
|
|
28 |
固定式消防電話分機 |
1 |
個 |
|
|
29 |
手提式消防電話分機 |
1 |
個 |
|
|
30 |
消防廣播模塊 |
1 |
個 |
|
|
31 |
壁掛式緊急廣播音箱 |
1 |
個 |
|
|
32 |
切換模塊 |
6 |
個 |
|
|
33 |
排煙風機模擬 |
1 |
個 |
風機 |
|
34 |
排煙風機接觸器模擬 |
1 |
個 |
繼電器 |
|
35 |
信號輸入模塊 |
1 |
個 |
|
|
36 |
270℃防火閥模擬 |
1 |
個 |
繼電器 |
|
37 |
消防水泵控制箱模擬 |
1 |
個 |
指示燈、繼電器、開關 |
|
38 |
消防水泵模擬 |
2 |
個 |
風機 |
|
39 |
6位PDU電源 |
1 |
個 |
|
|
40 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
41 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
42 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
43 |
單口86型信息面板 |
4 |
個 |
|
|
44 |
86型底盒 |
4 |
個 |
|
|
45 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
46 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
47 |
專用橋架 |
1 |
套 |
|
|
48 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2)線路故障的設置、檢測及排除；
3)各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4)火災報警控制器的接線、操作和編程；
5)火災顯示盤的接線和操作；
6)電子編碼的設計和操作；
7)手/自動聯動控制；
8)消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
9)火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
10)火災自動報警監控管理軟件的編程及操作；
11)橋架及其支架的安裝和布線；
12)信息插座和機架設備的安裝；
13)水晶頭及跳線的制作和測試；
14)RJ45模塊和配線架的壓線和測試；
15)RJ45跳線的連接及鏈路的測試。

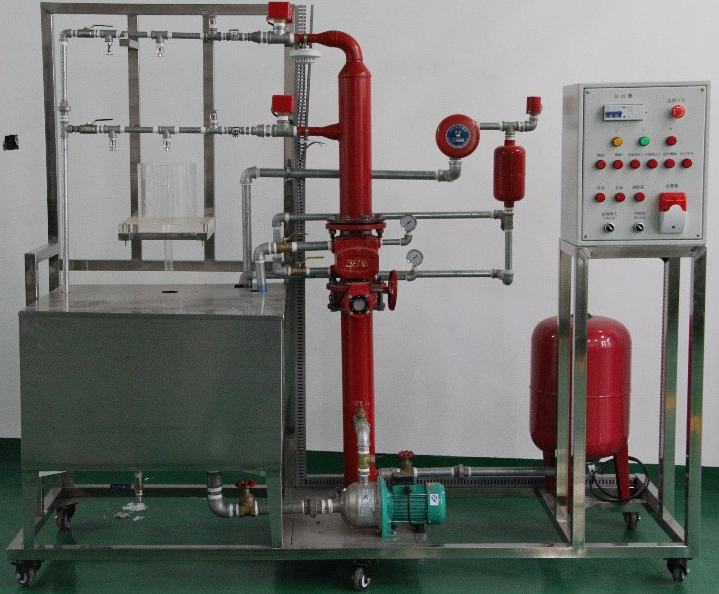

SBXLY-04A噴淋滅火系統實訓裝置
一、系統概述
噴淋滅火系統實訓裝置主要依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、系統特點
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
三、技術參數
1.輸入電源：三相四線～380V±10% 50Hz
2.環境溫度：+4℃～+45℃
3.裝置容量：＜4kVA
4.外形尺寸：2170mm×720mm×1808mm
5.安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）
五、基本配置
1.豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2.滅火控制柜
(1)滅火控制器
滅火控制器使用PLC作為主控制器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控制和聯動控制切換功能
(2)滅火控制柜
滅火控制柜由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號（如消防自動報警系統實訓裝置）。
3.噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺 功率 550W 揚程：30米 流量:8立方米/小時
氣壓罐：數量1臺 容積50升
濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個 68℃溫級
水流指示器：數量至少2個 靈敏度15L-37.5L/min
感煙探測器：2個
上述消防類設備全部全部通過國家強制性產品認證。
4.監控軟件
配備監控系統軟件,可以實現對供水過程的全監控。

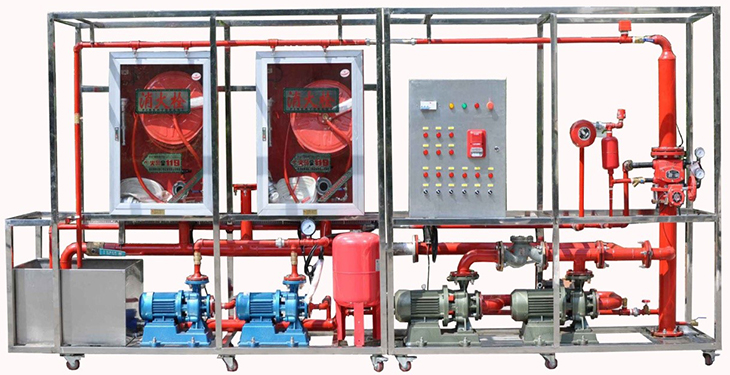

SBXLY-04C消火栓滅火系統實訓裝置
一、裝置構成
消火栓滅火系統實訓裝置,消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統。
消火栓設備：由水槍、水帶、消火栓組成。
單出口消火栓、雙出口消火栓各2個， DN65。錦綸水帶：65mm，長度13m，承壓能力0.75MPa，水槍?zhuān)?span lang="EN-US">16mm。，同時帶標準消防卷盤及20m消防軟管。
給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
給水管道：直徑100mm鍍鋅鋼管；閥門：止回閥、閘閥、安全閥。所有閥門均滿足消防系統規范標準的要求并具有檢驗證明；
屋頂消火栓，供消火栓給水系統檢查試用之用。單出口消火栓：DN65；水泵接合器， 消防水池，消防水箱等組成。
水泵接合器：地上式，執行標準：
產品標準 《消防水泵接合器》GB 3446
工程標準 《建筑設計防火規范》 GB 50016
《建筑給水排水及采暖工程施工質量驗收規范》GB50242；
水泵要求：必需汽蝕余量 ：4
材質 ：碳鋼/鑄鐵
功率：1.1-18.5KW（w）
流量：0-45（L/S）
效率：79（%）
型號：XBD/LG/QW/WQ/ZW（L）/ZW（W）
壓力：0-2.5（MPa）
轉速 ：2900（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：?jiǎn)挝?span lang="EN-US">
供水流量：消防泵:40L/s; 穩壓泵:1.5 L/S
供水壓力：消防泵:0~1.6kW;穩壓泵:0~1.0kW
水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
單泵功率：消防泵:1.1-160MPa；穩壓泵:1.1-160MPa
恒壓精度：<0.01MPa
控制方式：恒壓控制、站控室指令控制
操作方式：手動、自動
二、設備配置
能進行消火栓系統管道及設備的安裝綜合實訓，并能進行消火栓系統運行工程的演示。
|
序號 |
名稱 |
型號 |
主要參數 |
|
1. |
測壓直流水槍消火栓 |
65mm口徑 |
|
|
2. |
室內室外消防栓 |
2.5 |
|
|
3. |
室內消防栓，消火栓箱 |
|
雙出口消火栓，口徑65mm，同時帶消防卷盤及消防軟管。 |
|
4. |
消防帶 |
|
長度15m，承壓能力0.6MPa |
|
5. |
消防泵 |
0.75KW |
|
|
6. |
高位水泵 |
0.75 KW |
|
|
7. |
不銹鋼水箱 |
|
|
|
8. |
消防管 |
DN100 |
|
|
9. |
國內隔膜式氣壓罐 |
50L |
|
|
10. |
電器控制箱 |
|
|
|
11. |
消火栓按鈕 |
|
|
|
12. |
消火栓報警指示燈 |
|
|
|
13. |
不銹鋼支架 |
|
|
|
14. |
消防管件接頭 |
|
彎頭，抱箍接頭 |
|
15. |
控制器 |
|
|
SBXLY-03B樓宇消防自動化系統綜合實訓裝置
一、系統概述
消防聯動控制中心及噴淋滅火系統實訓裝置"依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體滅火等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體滅火系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、超大觸屏監控，15寸觸屏控制（選配），
7、PLC采集系統（選配）
三、基本配置及參數
1.噴淋滅火系統配置
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺功率 750W 揚程：30米流量:8立方米/小時
高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP
濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa
玻璃球噴頭：數量6個68℃溫級
水流指示器：數量2個靈敏度15L-37.5L/min
感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
溫度傳感器：1個，總線型，報警電流小2MA、68℃溫級
2、電源控制屏（全不銹結構）
提供交流電源：?jiǎn)蜗嘟涣麟?span lang="EN-US">220V 50Hz，帶有過流保護
3、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
13、功放單元
消防定壓功放，背景音源功放
14、消防電話系統
總線電話通訊盤，電話分機，電話模塊等。
15、氣體鋼瓶組
用于氣體火災滅火用，
16、氣體滅火系統
氣體滅火系統模型包括極早期煙霧探測器及管道、氣體滅火瓶組及管道、消防電動卷簾門、配套消防廣播模塊、消防音箱、消防電話模塊、手動報警按鈕、聲光報警器等消防聯動設備。
1、輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制臺尺：550*600*750MM
6、安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9.PLC的控制操作實訓（選做）
10.觸摸屏組態的操作實訓，
11.消防噴水手自動控制的實訓
12，火災真實演示實訓
13噴淋滅火系統與消防報警系統聯動
14消防聯動動主機的設置
15.消防聯動主機的聯動編程
17.消防探測器的便用與編碼
18.消防系統模塊的作用與聯接
19.廣播主機的操作，火警狀態下緊急廣播的切換操作；
20.單點廣播，廣播話筒的操作，系統功能設置；
21.背景音樂(lè )下的火警緊急廣播切換
22.無人執勤時應廣播的自動切換設置
23.廣播分配主機的操作，軟件設置錯誤的判斷與糾正
24.與消防報警系統的互聯操作，線路故障的判斷與處理
25.火警通訊主機的操作，系統功能設置
26.主機與電話分機的通訊操作，分機電話的操作
27、管網式早期報警系統的作用
28、管網式早期探測器的安裝
29、管網式早期探測器的認識
30、管網式早期探測器的聯機調試
31、管網式早期探測控制系統的安裝
32、管網式早期探測控制系統的模擬實訓
33、系統原理桔構與管網設計
34、消防報警聯動監控計算機中心軟件的操作培訓資料
35、平面圖的導入和配置的功能
36、報警點的設置功能
37、系統參數的設置功能
38、CRT圖的制作與導入功能
39、與消防廣播系統的聯網編程功能
40、消防點的網絡(luò )構架與網絡(luò )協議功能
41、消防系統各子系統的網絡(luò )平臺構建功能
五、系統配置單
|
序號 |
產品名稱 |
型號 |
主要參數 |
數量 |
備注 |
|
1. |
等離子煙感探測器 |
海灣 |
工作電壓：DC18-24v報警電流20mA |
1個 |
|
|
2. |
等離子溫感探測器 |
海灣 |
工作電壓DC18-24v報警電流20mA |
1個 |
|
|
3. |
光電燃氣探測器 |
海灣 |
工作電壓DC18-24v報警電流20mA |
1個 |
|
|
4. |
短路隔離器 |
海灣 |
|
1個 |
|
|
5. |
手動按鈕 |
海灣 |
工作電壓DC18-24v報警電流20mA動作電流600UA |
1個 |
|
|
6. |
輸入模塊 |
海灣 |
工作電壓DC18-24v報警電流20mA動作電流600UA,觸點容量，2A |
1個 |
|
|
7. |
輸入輸出控制模塊 |
海灣 |
工作電壓DC18-24v報警電流20mA動作電流600UA，觸點容量。 |
2個 |
|
|
8. |
智能化控制主機 |
海灣 |
|
1臺 |
|
|
9. |
超大鈴聲警鈴 |
海灣 |
24V-30V |
1個 |
|
|
10. |
聲光報警器 |
海灣 |
工作電壓 16-28V啟動電流：3.0MA |
1個 |
|
|
11. |
警燈 |
海灣 |
DC24V |
1個 |
|
|
12. |
繼電器 |
|
|
6套 |
|
|
13. |
排風機 |
|
|
1個 |
|
|
14. |
點型感溫探測器 |
海灣 |
工作電壓：DC18-24v報警電流20mA |
1個 |
|
|
15. |
智能消防錄放主機 |
海灣 |
工作電壓： AC187-242V;外部輸出電壓：DC26V外部最大電流2A |
1 |
|
|
16. |
智能功放 |
海灣 |
電壓24V-30V最大電源7.8A\300W |
1 |
|
|
17. |
聯動切換模塊 |
海灣 |
電源18-24V動作電流200MA |
1 |
|
|
18. |
通訊盤 |
海灣 |
|
1 |
|
|
19. |
電話模塊 |
海灣 |
工作電源24V |
1 |
|
|
20. |
電話分機 |
海灣 |
環境溫度-10-55度相對溫度小于95%頻率響應300-3400HZ |
1 |
|
|
21. |
吸頂式音箱 |
海灣 |
電源，110V-120V,3W |
2 |
|
|
22. |
火警對講電話主機 |
海灣 |
電壓24V、電流 20MA |
2部 |
|
|
23. |
廣播錄放盤 |
海灣 |
電源電壓：外接電源DC24V最大電流1A |
1臺 |
|
|
24. |
背景音樂(lè )功放 |
海灣 |
USBR接口 |
1臺 |
|
|
25. |
電話通訊模塊 |
海灣 |
環境溫度-10-55度相對溫度小于95%頻率響應300-3400HZ |
3個 |
|
|
26. |
閉式噴頭 |
|
四分口徑 |
4只 |
|
|
27. |
隱蔽噴頭 |
|
四分口徑 |
1只 |
|
|
28. |
水流指示器 |
SL-32 |
一寸口徑 |
1只 |
|
|
29. |
信號閥 |
SF-100 |
110蘭式 |
1個 |
|
|
30. |
報警控制器電源 |
|
工作電壓擠 AC187-242V;外部輸出電壓抑DC26V外部最大電流2A |
1個 |
|
|
31. |
水箱 |
|
700*500*400 |
1只 |
|
|
32. |
高位模擬水泵 |
|
電壓AC220V;750W |
1只 |
|
|
33. |
水位浮球閥 |
|
6分口徑 |
1只 |
|
|
34. |
壓力表 |
|
0-0-6MP |
3只 |
|
|
35. |
消防泵 |
|
電壓AC220V;750W |
1臺 |
|
|
36. |
不銹鋼機架 |
|
2800*700*2000mm |
一臺 |
|
|
37. |
水管套件 |
|
彎頭，直能，水管，外絲，球閥，等 |
1套 |
|
|
38. |
噴水觀察室 |
|
250*350mm |
2間 |
|
|
39. |
氣體鋼瓶組 |
|
30 |
3 |
選配 |
|
40. |
控制電磁閥 |
|
DC24V |
2 |
|
|
41. |
早期氣體探測器 |
海灣 |
工作電壓 16-28V啟動電流3.0MA |
1 |
|
|
42. |
氣體滅火控制盤 |
海灣 |
工作電源DC24V,噴灑啟動輸出電流3A |
1套 |
|
|
43. |
PLC |
|
輸入24點輸出16點電源220V |
1臺 |
選配 |
|
44. |
觸探屏 |
15寸 |
工作電源22V,通訊接口SD,一個，USB口兩個 |
1臺 |
選配 |
