SB-ZDY減速機與電機實訓設備
一、減速機與電機培訓設備概述
"減速機與電機實訓設備"是為滿足社會(huì )各行業對電機起動設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、等相關單位的培訓設備。
ZDY減速機是一種常見的工業減速裝置，通常與電機（如直流電機、交流電機）配套使用，通過齒輪傳動實現降低轉速、提升扭矩的功能。通過多級齒輪減速，將電機的高轉速轉換為低轉速，同時放大輸出扭矩，適用于重載啟動或持續負載場景,可搭配直流電機、交流電機、步進電機、伺服電機等，廣泛用于自動化設備。
B3臥式三相鼠籠異步電機是一種常見的電動機類型，廣泛應用于工業、農業、家電等領域。電機使用三相交流電源供電，轉子結構為鼠籠型，功率從幾百瓦到幾百千瓦不等。B3電機的安裝方式為臥式，底腳安裝。電機通過底腳固定在基座上，軸伸方向為水平。

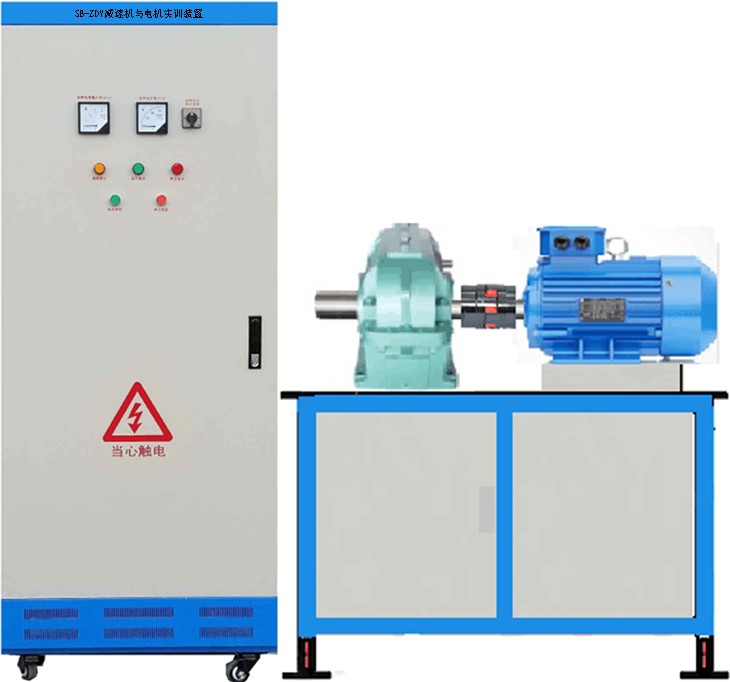

（設備外形參考圖片）
二、減速機與電機培訓設備特點
1.采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2.控制柜的器件選型、安裝、接線等嚴格按照"電氣設備安全設計導則"、"低壓系統內設備的絕緣配合"、"電工成套裝置中的導線顏色"、"電機線端標志與旋轉方向"等國家相關標準的規定進行設計。
3.所用器件均采用國內外知名品牌，產品質量有保證。
4.采用工業變頻器器，以及Y系列三相鼠籠電動機為控制對象，模擬電動機起動，貼近工業現場。
5.提供各種保護功能，實訓安全可靠。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10%
50Hz
2.工作環境：溫度-5℃～+40℃
相對濕度＜85%（25℃）
海拔＜2000m
3.裝置容量：＜3kVA
四、系統配備
本設備主要有電氣控制柜，減速機與異步電機傳動平臺等
（一）電氣控制柜介紹
實訓柜主要由柜體、電氣室、變頻器等組成，帶專用電機連接電纜。
1.柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志�？刂乒襁�設有四個萬向輪和四個固定調節機構。
2.電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、電動機熱保護器等器件組成。設備帶有啟動，停止，急停按鈕。
3.變頻器
變頻器安裝在電氣柜內部，調速旋鈕安裝在柜子前面板上，采用日本三菱E740-2.2KW變器，外部電位器模擬量調速。
（二）減速機與異步電機傳動平臺
1.減速機與異步電機傳動平臺
由實訓桌體（四周由40*40方管構成），三相鼠籠異步電動機，調節機構，聯軸器，減速機等組成。平臺桌體設有萬向輪，便于移動與固定。
2.三相鼠籠異步電動機（B3臥式）
電機型號YE4-90S-4，1.1kW、1430rpm。
3.ZDY減速機
采用ZDY80減速機，與異步電機同軸連接。
五、實訓項目
1.ZDY系列減速機的認知
2.三相鼠籠異步電機的認知
3.三相異步電機變頻調速系統的設置與運行
4.減速機+電動機傳動系統高速起動的調試運行
5.減速機+電動機傳動系統變頻調速起動的調試運行
6.減速機+電動機傳動系統起動線路的故障分析與檢修
|
