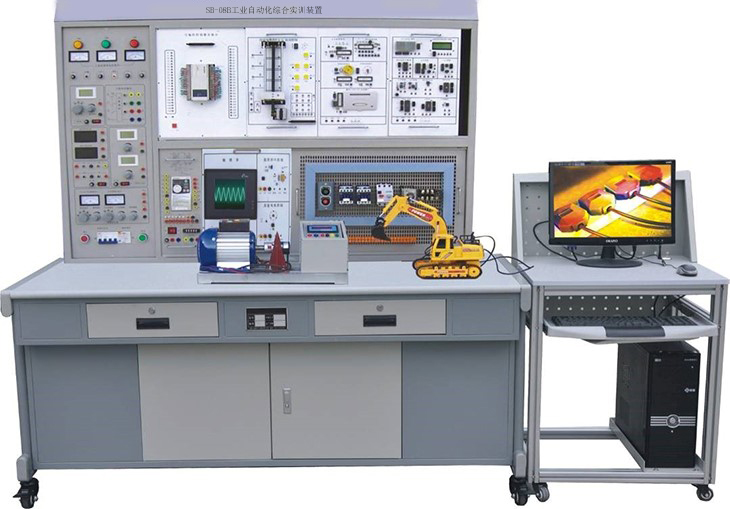

SB-08B工業自動化綜合實訓裝置

一、概述
工業自動化實訓裝置集可編程邏輯控制器、GxDeveloper編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的日本三菱FX系列（FX1N-40MR內置數字量輸入24路數字量輸出16路）可編程控制器，配套SC-09通信編程電纜、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

一、產品特點
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二、技術性能
1、輸入電壓：三相四線制～380V±10%  50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、裝置配備
（一）電源、信號源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。
（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除復位后才能啟動工作電源。
（4）裝有～220V輸出安全插座，為外部?jì)x器提供安全工作電源。
2、直流電源
（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、函數信號發生器：輸出正弦波、三角波、短形波。
（1）頻率范圍：5Hz到550KHz，分五個頻段。
（2）頻率指示：由Hz表直接讀出。
（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調三角波：5Hz-250KHz＞1V
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。
（三）實訓組件
1、PLC實訓組件
配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），FX1N-485BD通訊模塊，FX0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。

2、PLC實訓模擬掛箱

3、變頻器實訓掛箱
配置三菱FR-S540變頻器，帶有RS485通訊及BOP操作面板。
4、觸摸屏實訓掛箱：
規格為5.7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
5、網孔板及器件：
規格為420mm×600mm，在網孔板上學會(huì )電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。
6、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。
10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。
11、交流電機一臺，380V  Y/△接法
12、實訓模型
（1）井道電梯實物模型一臺：具有樓層顯示，自動開門關門功能。
（2）挖土機實物模型一臺：集PLC技術、微機控制技術于一體。
（3）運動小車模型：集步進電機、PLC于一體，進行小車運動位置控制。
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓

（二）PLC模擬控制應用實訓

3.數碼顯示控制
4.搶答器控制（優先級、數值運算，具有聲效功能）
5.天塔之光控制（閃爍、發射、流水型）
6.音樂(lè )噴泉控制（具有聲效功能）
7.十字路口交通燈控制
8.水塔水位控制
9.自動送料裝車系統控制
10.四節傳送帶控制
11.裝配流水線控制
12.多種液體混合裝置控制
13.自控成型機控制
14全自動洗衣機控制（具有聲效功能）
15.電鍍生產線控制
16.自控軋鋼機控制
17.郵件分揀機控制
18.自動售貨機控制
19.機械手控制
20.三層電梯控制
21.四層電梯控制（實物）
22.加工中心控制（實物）
（三）PLC實物控制實訓
23.直線運動位置識別、運動軌跡控制、定位控制
24.步進電機運動控制
25.井道電梯運行控制
26.挖土機的自動控制
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
27.三相電機點動控制線路
28.三相電機自鎖控制線路
29.三相電機正反轉控制線路
30.三相電機Y/△啟動控制線路
31.三相電機順序啟動電氣控制線路
32.  C620車床的電氣控制線路

（五）PLC、變頻器、觸摸屏綜合應用技能實訓
33.變頻器功能參數設置與操作
34.變頻器報警與保護功能
35.外部端子點動控制
36.變頻器控制電機正反轉
37.多段速度選擇變頻調速
38.變頻器無級調速
39.基于外部模擬量(電壓/電流）控制方式的變頻調速
40.瞬時停電啟動控制
41.PID變頻調速控制
42.PLC控制變頻器外部端子的電機正反轉
43.PLC控制變頻器外部端子的電機運行時間控制
44.基于PLC數字量控制方式的多段速
45.基于PLC模擬量控制變頻開環調速
46.基于PLC通信方式的變頻器開環調速
47.基于PLC通信方式的速度閉環控制
48.基于PLC模擬量方式的變頻器閉環調速
49.變頻器恒壓供水系統的模擬
50.基于觸摸屏控制方式的基本指令編程練習
51.基于觸摸屏控制方式的LED控制
52.基于觸摸屏控制方式的溫度PID控制
53.PLC、觸摸屏與變頻器通信控制
54.基于MCGS的現場總線網絡(luò )通信技術

（六）PLC控制直流電機調速實訓
（七）PLC控制交流伺服電機實訓
