SB-BAESC型樓宇智能化工程實訓系統
一、樓宇智能化工程實訓系統產品概述
樓宇智能化工程實訓系統，樓宇智能化工程技術（高職專科）樓宇智能化實訓室，樓宇智能化控制系統
，是使建筑電氣工程技術專業學生掌握樓宇智能化系統的結構、組成、工作原理等理 論知識,具備樓宇智能化系統的安裝、管理與維護等實踐。
●培養目標：培養具有樓宇智能化工程實訓系統實訓室創(chuàng )新精神和較強實踐能力，掌握本專業必需的基本知識和基本技能，具有實際工作能力，掌握相關企業生產過程和組織狀況等管理知識，熟練掌握樓宇智能化系統的安裝、調試、維護、工程組織實施和評估的大學專科文化層次并服務于樓宇智能化工程生產與管理一線的高級應用型人才。
●主要課程：工程制圖與cad、電工與電子技術、傳感器及檢測技術、可編程控制器、建筑設備、樓宇環境系統（暖通）、單片機應用技術、網絡(luò )技術、綜合布線與web、火災與消防報警系統、樓宇智能化技術、物業管理等。
●主要實踐環節：電路實訓、電子線路課程設計、建筑電氣技術與空調系統實訓、智能技術控制實訓、專業綜合實訓、專業綜合能力實踐、崗位實踐、畢業設計等。
●就業面向：可以在大中型建筑施工企業、設計單位、系統集成技術企業、國家機關、房地產開發公司、物業管理公司等各種企事業單位從事智能建筑工程的設備安裝、運行管理、技術開發以及工程設計等工作。
二、樓宇智能化工程實訓系統結構與組成

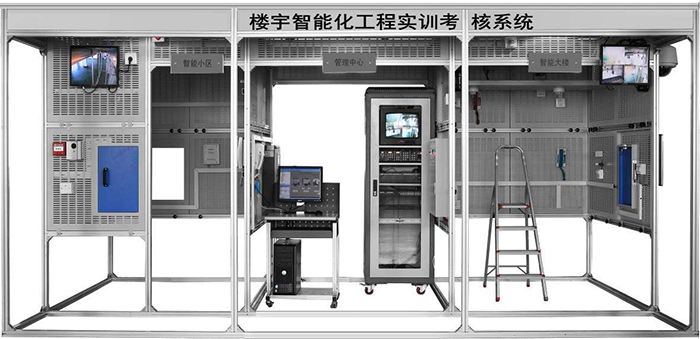

樓宇智能化工程實訓系統采用智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、、DDC控制箱。
智能大樓設計為兩層結構，可實現、視頻監控和綜合布線系統的工程訓練。
樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺的管理設備。
在智能大樓、管理中心區域內，
在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等），實現主要出入口和關鍵區域視頻監控，設有三臺監視器，其中兩臺17寸液晶監視器、一臺14寸CRT監視器。
在智能建筑模型周?chē)惭b紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。
各功能區域之間采用工程橋架實現系統連接。
三、樓宇智能化工程實訓系統主要技術性能
1.輸入電源：?jiǎn)蜗嗳�(xiàn)AC220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m
3.裝置容量：≤1kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、通過項目任務實施，可考察的職業能力
1.樓宇智能化工程設計能力
2.消防報警系統設計、安裝施工與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.DDC的接線、編程和調試能力
7.監控軟件組態、通訊和運行能力
8.智能建筑系統故障診斷與調試能力
五、設備技術平臺
1.樓宇智能化工程實訓系統基本規格
|
序號 |
項目?jì)热?/span> |
規格、技術指標 |
數量 |
單位 |
|
3 |
總電源箱 |
空氣開關 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/2A、24V繼電器 |
1 |
套 |
|
6 |
DDC控制箱 |
、DC24V/5A 24V繼電器 |
1 |
套 |
|
7 |
電腦桌 |
600mm×600mm×800mm （長×寬×高） |
1 |
臺 |
|
8 |
鋼凳 |
Φ300mm×450mm （圓×高） |
1 |
把 |
|
9 |
鋁人字梯 |
900mm×250mm×1200mm （長×寬×高） |
2 |
把 |
|
10 |
工程塑料卡件 |
20mm×10mm×11mm （長×寬×高） |
500 |
個 |
|
11 |
計算機 |
主流品牌電腦，用戶自備 |
1 |
套 |
2.系統配置
|
序號 |
名稱 |
配置內容 |
備注 |
|
1 |
對講門禁系統 |
系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件�？赏瓿煽梢晫χv門禁及室內安防系統的線路鋪設、連接和功能調試。 |
|
|
2 |
安防系統 |
系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周邊防范功能。 |
|
|
3 |
視頻監控系統 |
系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。 |
|
|
4 |
綜合布線系統 |
系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡(luò )模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。 |
|
|
5 |
DDC監控系統 |
系統配置有DDC控制器、時間模塊、LON網絡(luò )適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。 |
|
|
6 |
|
|
|
3.工具及配件
|
序號 |
名稱 |
內容 |
|||
|
1 |
工具 |
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。 |
|||
|
2 |
耗材配件 |
包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。 |
|||
|
3 |
電腦桌 |
600mm×600mm×800mm |
1 |
臺 |
|
|
4 |
鋼凳 |
Φ300mm×450mm |
1 |
把 |
|
|
5 |
鋁人字梯 |
900mm×250mm×1200mm |
1 |
把 |
|
|
6 |
DDC照明控制箱 |
600mm×450mm×150mm |
1 |
臺 |
|
|
7 |
工程塑料卡件 |
20mm×10mm×11mm |
300 |
個 |
|
|
8 |
計算機 |
主流品牌電腦，用戶自備，內裝操作系統，對講門禁軟件，室內安防軟件，巡更系統軟件，LonMarker編程軟件，力控組態軟件 |
1 |
臺 |
|
|
9 |
安防監控系統3D仿真教學軟件 |
本軟件采用3D（三維）技術，通過3Ds
Max對智能小區、管理中心建筑模型結構建模，包含了可視對講、入侵報警、視頻監控、巡更、停車場管理五個仿真實訓系統�？梢赃M(jìn)行虛擬場景功能實現演示，以及仿真人操作，具體仿真項目如下： |
1 |
套 |
|
|
10 |
樓宇智能安防布線視頻教學軟件 |
本軟件根據可視對講、入侵報警、視頻監控、巡更、DDC監控等系統的知識點和技能點，采用視頻教學的方法，對樓宇智能化系統實際器件的安裝、接線、編程和調試過程進行講練操作，幫助學生快速掌握樓宇智能化器件的安裝和調試技巧。包含以下視頻： |
1 |
套 |
|
|
對講門禁系統 |
|||||
|
1 |
彩色可視室外主機 |
|
1 |
臺 |
|
|
2 |
普通壁掛室內分機 |
|
1 |
臺 |
|
|
3 |
主機安裝盒 |
|
1 |
只 |
|
|
4 |
管理中心機 |
|
1 |
臺 |
|
|
5 |
聯網器 |
|
1 |
只 |
|
|
6 |
電源箱 |
|
1 |
只 |
|
|
7 |
層間分配器（4分支） |
|
1 |
只 |
|
|
8 |
通訊轉換模塊 |
|
1 |
個 |
|
|
9 |
管理軟件 |
|
1 |
套 |
|
|
10 |
非接觸卡 |
|
2 |
張 |
|
|
11 |
免提可視室內分機 |
|
1 |
臺 |
|
|
室內安防及周界防范系統 |
|||||
|
12 |
震動探測器 |
|
1 |
只 |
|
|
13 |
玻璃破碎探測器 |
|
1 |
只 |
|
|
14 |
感溫探測器 |
|
1 |
只 |
|
|
15 |
煙霧探測器 |
|
1 |
只 |
|
|
16 |
可燃氣體探測器 |
|
1 |
只 |
|
|
17 |
被動紅外探測器 |
|
2 |
只 |
|
|
18 |
門磁 |
|
1 |
對 |
|
|
19 |
紅外對射探測器 |
|
1 |
對 |
|
|
20 |
聲光報警器 |
|
2 |
只 |
|
|
21 |
家用緊急求助按鈕 |
|
1 |
只 |
|
|
22 |
被動紅外幕簾探測器 |
|
1 |
只 |
|
|
23 |
大型報警主機 |
|
1 |
臺 |
|
|
24 |
六防區報警主機 |
|
1 |
臺 |
|
|
25 |
液晶鍵盤 |
|
1 |
臺 |
|
|
26 |
多路總線驅動器 |
|
1 |
只 |
|
|
27 |
RS232打印機接口模塊 |
|
1 |
只 |
|
|
視頻監控系統 |
|||||
|
28 |
NVR硬盤錄像機 |
|
1 |
臺 |
|
|
29 |
紅外陣列半球網絡(luò )攝像機 |
|
1 |
臺 |
|
|
30 |
紅外點陣筒型網絡(luò )攝像機 |
|
1 |
臺 |
|
|
31 |
智能球型攝像機 |
|
1 |
臺 |
|
|
32 |
紅外筒型網絡(luò )攝像機 |
|
1 |
臺 |
|
|
33 |
硬盤 |
|
1 |
個 |
|
|
34 |
攝像機支架 |
|
2 |
個 |
|
|
35 |
VGA視頻分配器 |
|
1 |
個 |
|
|
巡更系統 |
|||||
|
36 |
巡更巡檢器 |
|
1 |
臺 |
|
|
37 |
通訊線 |
|
1 |
根 |
|
|
38 |
充電器 |
|
1 |
個 |
|
|
39 |
信息鈕 |
|
6 |
個 |
|
|
40 |
軟件 |
|
1 |
套 |
|
|
建筑環境監控系統 |
|||||
|
42 |
溫度、濕度傳感器模塊 |
(1)溫度傳感器 |
1 |
只 |
|
|
43 |
光照度傳感器模塊 |
測量范圍：0~10000lux |
1 |
只 |
|
|
44 |
CO2傳感器模塊 |
紅外CO2傳感器 |
1 |
只 |
|
|
45 |
PM2.5傳感器模塊 |
檢測范圍：≥0.03μm |
1 |
只 |
|
|
46 |
風扇及燈光控制模塊 |
風扇 |
1 |
套 |
|
|
耗材類 |
|||||
|
52 |
工程塑料卡 |
|
300 |
個 |
|
|
53 |
23芯線 |
黑 |
2 |
卷 |
|
|
54 |
23芯線 |
紅 |
2 |
卷 |
|
|
55 |
16芯線 |
黃 |
1 |
卷 |
|
|
56 |
16芯線 |
藍 |
1 |
卷 |
|
|
57 |
屏蔽雙絞線 |
2芯 |
20 |
米 |
|
|
58 |
網線 |
|
50 |
米 |
|
|
59 |
水晶頭 |
RJ45 |
30 |
個 |
|
|
工具類 |
|||||
|
60 |
剪刀 |
|
1 |
把 |
|
|
61 |
烙鐵 |
40W |
1 |
把 |
|
|
62 |
剝線鉗 |
|
1 |
把 |
|
|
63 |
螺絲刀 |
小一字 |
2 |
把 |
|
|
64 |
螺絲刀 |
小十字 |
2 |
把 |
|
|
65 |
螺絲刀 |
長柄十字 |
1 |
把 |
|
|
66 |
尖嘴鉗 |
|
1 |
把 |
|
|
67 |
斜口鉗 |
|
1 |
把 |
|
|
68 |
焊錫絲 |
|
1 |
卷 |
|
|
69 |
萬用表 |
3位半 |
1 |
個 |
|
|
69 |
內六角扳手 |
φ6 |
1 |
把 |
|
|
70 |
三角套筒 |
|
1 |
把 |
|
