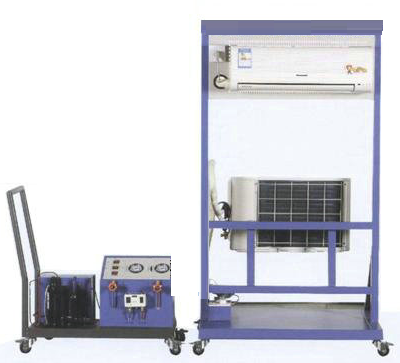

SB- KWC型空調維修調試實訓裝置
一 、概述
" 空調安裝調試實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。
二
、裝置概述：
1.實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中，回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2.整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。
3.系統采用真實的制冷專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。
4.實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修等實訓。
5.實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
四、裝置的技術參數
1.電源
AC 220V±10% 50Hz
2.額定輸入功率 1000W
3.壓力 低壓：0.4~0.5MPa 高壓：1.4~2.0MPa
4.額定輸入電流5A
5.制冷劑 R22
6.外形尺寸（大約）110MM*600MM*165MM
7.安全保護
具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8.環保材料選用符合國家相關環保標準
五、設備功能特點
支架結構方便移動安裝，制冷劑回收設備可方便掌握充、收制冷劑技術，小型焊接工具可以進行制冷基本焊接技能實訓，制冷工基本維修工具利于能力提高及發展。
六、裝置提供的實訓
進行家用空調器的安裝操作，制冷劑的充入和收回，管子焊接技術熟習基本的制冷維修工具，對學員的技能實訓進行考核與鑒定。
七、裝置的配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
空調安裝支架 |
110MM*600MM*165MM |
1 |
套 |
帶16A電源插插座 |
|
2 |
真空泵 |
1L旋片式 |
1 |
套 |
|
|
3 |
制冷劑鋼瓶 |
3KG |
1 |
套 |
|
|
4 |
KFR-23熱泵型家用空調器機組 |
整機 |
1 |
套 |
|
|
5 |
小型氧焊具 |
氧氣瓶，焊槍?zhuān)胰财?/span> |
1 |
套 |
|
|
6 |
雙表修理閥 |
CT836 |
1 |
套 |
|
|
7 |
扳手 |
250MM.200MM |
2 |
把 |
|
|
8 |
割刀 |
CT536 |
1 |
把 |
(Ф6，Ф8，Ф10)，12，16.19 |
|
9 |
脹管擴孔器 |
|
1 |
套 |
復合型
(Ф6，Ф8，Ф10)，12，16.19 |
|
10 |
彎管器 |
復合型 (Ф6，Ф8，Ф10) |
1 |
套 |
|
|
11 |
公－英轉換接頭 |
2個 |
1 |
套 |
|
|
12 |
空調R22 回收機組 |
600*400*500MM |
|
|
|
空調實訓項目
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6，空調加液能力
7．空調抽真空
8，空調壓力與電流之間的關系
|
