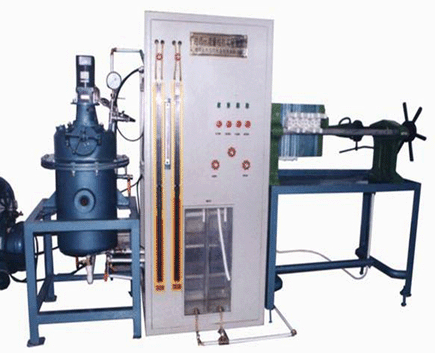

SB-GL/Z過濾－流量計校核組合實驗裝置

實驗目的：
1、掌握過濾的基本方法。
2、掌握在恒壓下過濾常數K、當量濾液體積qe的求取。
3、觀察過濾終了速率與洗滌速率的關系外。
4、流量計校核實驗數據測定。
主要配置：
空壓機、板框過濾機、文丘里流量計、壓力容器罐、混合槽、攪拌槽、計量槽、離心泵、攪拌器、壓差計、水槽、不銹鋼框架、控制屏。
技術參數：
1、空氣壓縮機排氣量：0.036m3/h ，壓力：0.7MPa，功率：750KW，轉速：1200rpm。
2、板框過濾機的過濾面積為0.12㎡，過濾介質為帆布
3、懸浮液：碳酸鈣和水混合物。
4、文丘里流量計：喉頸處的截面積為0.5mm2。
5、由空壓機提供壓力，并恒壓可調，壓力容器罐氣體容積：30L。
6、混合槽有效容積為30L，水槽容積為15L，計量槽單筒容積：14L。
7、離心泵流量：6m3/hr，揚程：24m，輸入功率：1.1KW。
8、攪拌器轉速：0～900轉/min。
9、孔板孔口徑：dO=8mm，文丘里管喉徑：dV=8mm，φ21×3不銹鋼管
10、壓差計：800mmU型壓差計。
11、實驗所用的流體--水為全循環設計
12、各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。
13、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
14、外形尺寸：2500×650×1700mm。
