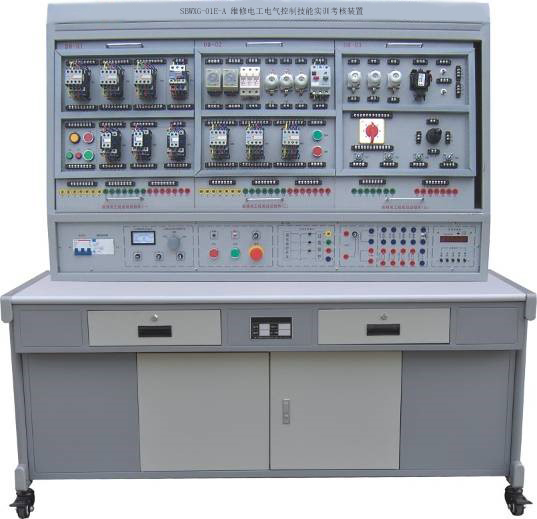

SBWXG-01E-A維修電工電氣控制技能實訓考核裝置
一、 維修電工電氣控制技能實訓考核裝置概述
維修電工電氣控制技能實訓考核設備是根據勞動和社會(huì )保障部頒發的維修電工初、中級技能考核內容所列出的電氣控制線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。
二、 維修電工電氣控制技能實訓考核裝置特點
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、 維修電工電氣控制技能實訓考核裝置技術性能：
1.輸入電壓：三相五線制380V±10% 50Hz
2.工作環境：環境溫度范圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1305×805×1630mm3
四、 維修電工電氣控制技能實訓考核裝置配備
（一）DW02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.交流電源
實訓臺提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座；
2.整流二極管
提供整流二極管1N5408四個，用于能耗制動電路。
3.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓?jiǎn)?dòng)電路；
提供10Ω/25W功率電阻一個，用于能耗制動電路。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-Δ控制
11.時間繼電器控制的Y-Δ控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相籠型電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20.通電延時帶直流能耗制動的Y-△啟動控制電路
21.三相異步電動機雙重聯鎖正反轉能耗制動控制電路
22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制電路
23.C620車床電氣控制線路
24.電動葫蘆電氣控制線路
25.Y3150滾齒機控制電路
六、實訓組件掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．DW-01維修電工實訓組件（一）
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
2．DW-02維修電工實訓組件（二）
提供空氣開關1只、3P熔斷器2只、交流接觸器3只
3．DW-03維修電工實訓組件（三）
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
4．DW-04維修電工實訓組件（四）
提供交流接觸器4只
5．網孔實操板
通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。
6.三相鼠籠式電動機380V/Y
7.三相鼠籠式電動機380V/Y（帶速度繼電器）
8.雙速異步電動機380V/YY/△
9.三相鼠籠式電動機380V/△
七、配套資源庫（提供軟著）
1、維修電工仿真實訓考核系統
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》，系統包括：電力拖動4個、電子技術4個、電氣測量1個、照明電路1個、PLC編程控制2個，基本涵蓋了國家維修電工（中級工）鑒定考核常用的主要模塊。
考核系統為客戶機服務器模式(C/S)，可在局域網條件下實現交互無紙化技能考核。每個考核項目包含考核要求、器件選擇、器件檢查、器件布局、電氣連接、線路檢查、通電運行、故障排除八大任務，教師可通過數據庫在后臺選題，系統還具有計時、提交、自動評分等功能。
二、計算機考核項目
|
技能單元 |
二級模塊 |
三級模塊 |
實訓 |
||
|
電力拖動 |
單向運轉 |
單方向連續運轉的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
||
|
雙重聯鎖 |
雙重聯鎖正反轉電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
星三角啟動 |
星三角啟動電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
能耗制動 |
能耗制動的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
電子技術 |
穩壓電源 |
具有放大作用的串聯型穩壓電路 |
考場規則、考試題目、電路測試、故障檢測 |
||
|
555電路 |
多諧振蕩電路 |
考場規則、考試題目、電路測試、故障檢測 |
|||
|
集成運放電路 |
由運算放大器組成的文氏電橋RC振蕩器 |
考場規則、考試題目、萬用表測量一、萬用表測量二、示波器測量一、示波器測量二、示波器測量三、故障排除 |
|||
|
功率放大電路 |
OTL功率放大電路 |
考場規則、考試題目、電路測試、故障檢測 |
|||
|
電氣測量 |
常用儀器使用 |
萬用表、兆歐表、萬能電橋使用 |
考場規則、考試題目、測二極管、測量電容、測對地絕緣、測相間絕緣、測三相繞組 |
||
|
照明電路 |
家用配電板安裝 |
電度表、漏電保護器、插座、燈具等構成的電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
||
|
PLC |
電機正反轉控制 |
單向循環控制電路設計安裝調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
||
|
順起逆�？刂� |
多臺電動機啟動控制與調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
|||
三、適用范圍
維修電工、電工等職業培訓與技能鑒定，也可用于與電工電子相關的專業學生的電工實驗、電工技能實訓、模擬考核，是電工電子電器、機電、自動化等專業仿真實訓室的主體虛擬仿真實訓與考核軟件。
2、電工基礎教學系統
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，主要用于實踐教學演示，把現場操作與工藝的真實場景帶進課堂，適用于各類院校在電工教學實踐環節演示使用。
包括安全用電常識、常用導線連接、電工基本工具使用三部多媒體錄像片。本系統全部?jì)热菥谏a(chǎn)或實訓現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制。
二、技術參數
■安全用電常識
一、人體觸電的方式：?jiǎn)蜗嘤|電、兩相觸電、跨步電壓觸電、懸浮電路觸電。
二、安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用。
三、保護接地與保護接零：保護接地、保護接零。
■常用電工工具
一、通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡(luò )扳手、電工刀、鑷子。
二、線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具。
■常用導線的連接
一、線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線。
二導線線頭的連接：?jiǎn)喂摄~芯導線、七股銅芯導線、鋁導線。
三、線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁。
四、線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
3、電工作業培訓教學軟件
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
二、實訓項目
1．電工初步
|
一級 |
二級 |
三級 |
內容 |
|
電工初步 |
電工基礎 |
歐姆定律 |
任務、原理、實驗、考考你 |
|
基爾霍夫定律 |
|||
|
電磁感應 |
|||
|
功率因數的提高 |
|||
|
負載星形接法 |
|||
|
負載三角形接法 |
|||
|
電工儀表 |
直流電流表 |
任務、原理、實驗、考考你 |
|
|
直流電壓表 |
任務、原理、實驗、考考你 |
||
|
直流單臂電橋 |
任務、原理、使用、實驗、考考你 |
||
|
指針式萬用表 |
簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你 |
||
|
數字式萬用表 |
簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你 |
||
|
兆歐表 |
簡介、面板、操作、考考你 |
||
|
鉗形電流表 |
簡介、面板、操作、考考你 |
||
|
|
導線連接 |
導線簡介 |
裸線、電磁線、絕緣線、通信電纜、考考你 |
|
命名法 |
電線命名法、射頻電纜命名法、考考你 |
||
|
線材選用 |
電路條件、環境條件、導線顏色選用、考考你 |
||
|
導線連接 |
導線連接要求、單股芯線的連接、七股芯線的連接、七股芯線T型連接、線頭與接線樁連接、考考你 |
||
|
|
線頭絕緣恢復 |
絕緣材料、包纏方法、熱縮管、考考你 |
|
|
安全用具 |
基本安全用具 |
低壓驗電器、絕緣夾鉗 |
|
|
輔助安全用具 |
絕緣手套、絕緣鞋（靴）、絕緣墊、腳扣、登板 |
||
|
防護安全用具 |
安全帽、防護眼鏡、安全帶、攜帶型接地線 |
||
|
安全標志 |
安全標志類型 |
介紹 |
|
|
安全標志布置 |
介紹 |
2.基本操作
|
一級 |
二級 |
三級 |
內容 |
|
基本操作 |
低壓電器 |
接觸器 |
簡介、結構、原理（組成、通電、斷電）、測量 |
|
熱繼電器 |
簡介、結構、原理（組成、工作原理、復位）、測量 |
||
|
時間繼電器 |
簡介、結構、原理（電路組成、工作原理）、測量 |
||
|
速度繼電器 |
簡介、結構、原理 |
||
|
斷路器 |
簡介、原理（組成、過載保護、短路保護、失壓保護） |
||
|
組合開關 |
簡介、結構 |
||
|
主令電器 |
簡介、原理（按鈕、行程開關）、測量 |
||
|
熔斷器 |
簡介、結構、測量 |
||
|
電機與變壓器 |
單相異步電動機 |
簡介、結構、裝配、考考你 |
|
|
三相異步電動機 |
簡介、結構、裝配、檢測、考考你 |
||
|
直流電動機 |
簡介、結構、裝配、考考你 |
||
|
伺服電動機 |
簡介、結構、原理（電路組成、工作原理）、考考你 |
||
|
變壓器 |
簡介、結構、原理（電路組成、工作原理）、考考你 |
||
|
電流互感器 |
簡介、原理（電路組成、工作原理）、使用、考考你 |
||
|
電壓互感器 |
簡介、原理（電路組成、工作原理）、使用、考考你 |
||
|
照明電路 |
一燈一控線路 |
實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行 |
|
|
日光燈線路 |
原理（電路、預熱、點亮、點亮后）、接線、仿真 |
||
|
兩地控制燈 |
原理（電路、上樓、下樓）、接線、仿真 |
||
|
多功能線路 |
實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行 |
||
|
電子技術 |
電阻器電位器 |
標識、識別、小測驗、檢測 |
|
|
電容器 |
簡介、標識、使用、小測驗、檢測 |
||
|
二極管 |
簡介、標識、小測驗、檢測 |
||
|
三極管 |
簡介、標識、小測驗、型號判定、管腳判定 |
3.風險排除
|
一級 |
二級 |
三級 |
內容 |
|
風險排除 |
滅火器類型 |
概述 |
概述 |
|
干粉滅火器 |
基本結構、主要用途、技術參數 |
||
|
水型滅火器 |
基本結構、主要用途、技術參數、注意事項 |
||
|
二氧化碳泡沫滅火器 |
基本結構、主要用途、技術參數 |
||
|
泡沫滅火器 |
基本結構、主要用途 |
||
|
七氟丙烷滅火器 |
基本結構、主要用途、技術參數 |
||
|
滅火器使用 |
干粉滅火器 |
外部結構、使用方法 |
|
|
水型滅火器 |
外部結構、使用方法 |
||
|
二氧化碳泡沫滅火器 |
外部結構、使用方法 |
||
|
泡沫滅火器 |
外部結構、使用方法 |
||
|
七氟丙烷滅火器 |
外部結構、使用方法 |
4.觸電急救
|
一級 |
二級 |
三級 |
|
觸電急救 |
觸電方式 |
單相觸電 |
|
兩相觸電 |
||
|
跨步電壓觸電 |
||
|
懸浮電路觸電 |
||
|
防護措施 |
預防直接觸電 |
|
|
預防間接觸電 |
||
|
個人防護用品使用 |
||
|
接地與接零 |
保護接地 |
|
|
保護接零 |
||
|
心肺復蘇 |
單人操作 |
|
|
雙人操作 |
||
|
口對口準備 |
||
|
口對口方法 |
||
|
胸外準備 |
||
|
胸外壓方法 |
三、適用范圍
電工特種作業、維修電工、電工等職業培訓與仿真技能鑒定，可用于機電技術應用、電氣技術應用、機電一體化、電氣自動化、生產過程自動化技術等專業學生的電工實驗、電工技能實訓教學，是電工電子實訓中心的主體虛擬仿真實訓軟件。
