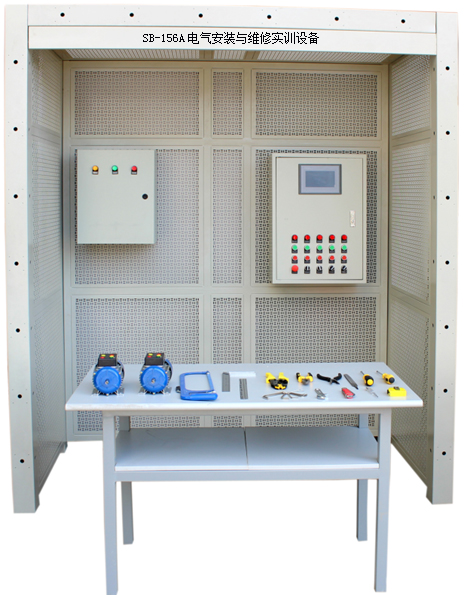

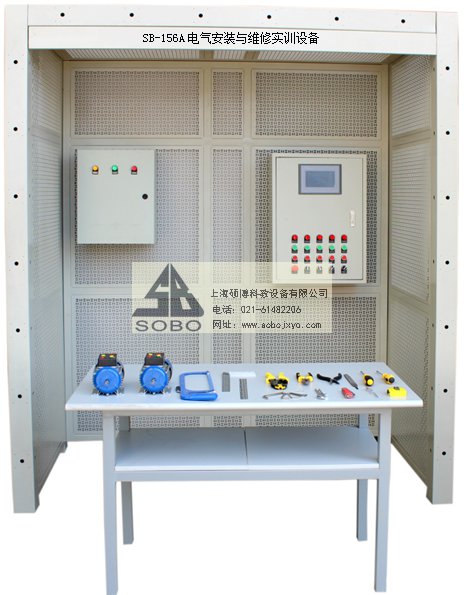

SB-156A電氣安裝與維修實訓設備
電氣安裝與維修實訓裝置參照維修電工、電氣安裝工技能訓練有關標準，并結合職業學校實訓教學進行設計開發，針對職業學校電氣控制類、自動化類等專業實訓教學要求及工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，適合職業學校培養行業所需的，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼制網孔板和鋁合金型材組成基礎架構，可快速安裝木磚，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生電源操作線路分離，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性。裝置包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、標準化設計。通過電氣系統的設計、布局、安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
1、產品概述：
電氣安裝與維修調試實訓考核設備是根據國內工廠電氣安裝和室內電氣安裝等維修電工和建筑電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工、樓宇安裝工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。本設備反映了傳統，現在運用的和即將運用的技術，實訓人員可以學習到現代電氣安裝的技術。
本設備可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏、消防聯動、防盜報警、視頻監控等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題
2、設備設計依據的標準遵守：
《建筑電氣工程施工質量驗收規范》GB 50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
《電氣裝置安裝工程低壓電器施工及驗收規范》
《建筑智能化系統工程實施及驗收標準》
3、技術參數：
工作電源：AC380±5％（三相五線）50Hz
額定功率：≤0.8KW
環境溫度：－10℃ ～40 ℃
相對濕度：≤85%
安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
外形尺寸：2006mm×1003mm×2410mm
PLC主機：三菱FX2N-32MT
變頻器：三菱D740/0.75KW
伺服驅動器：ASD-A0421-AB
伺服電機：ECMA-C30604PS
觸摸屏：TPC7062K 昆侖通泰
設備重量：200kg
4、產品特色描述：
● 結合型：國家職業標準與世界技能競賽標準的有機結合
● 綜合性：集成PLC技術、變頻器、步進驅動、溫度控制、傳感器綜合技術、電工安裝技術、防盜、視頻監控、消防聯動、可視對講技術、機床電路智能考核等
●.穩定性：設備元器件全部采用國內先進的知名品牌，穩定性高
●多樣性：設備采用鋼制網孔板和鋼制專用型材組接而成，采用開放式設計，設備對每個操作組配套一可移動式工具車和元件柜，設計實訓內容多達100種以上，包括電工安裝，現代電氣安裝、消防報警安裝，對講門禁安裝，閉路電視監控及防盜報警設備等安裝。
5、設備配置清單：
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） | |
|
1 |
電氣安裝與維修實訓考核裝置臺架（2人組配置） |
參考尺寸 長×寬×高= 2006mm×1003mm×2410mm |
組 |
1 |
裝置組成 |
裝置由立柱；大小網孔板；長、短網孔連接板；單層、 三層框架；前后橫梁；自鎖腳輪等組成。 |
|
2 |
元件存放柜 |
大約：900mm×450mm×2000mm |
個 |
1 |
| |
|
3 |
可移動工具臺 |
大約：930mm×740mm×860mm |
輛 |
1 |
帶重載自鎖腳輪 | |
|
4 |
移動式電源控制箱 |
大約：400mm×300mm×280mm |
臺 |
1 |
電源輸出方式為3種 | |
二、電氣配置清單：
1、配電箱部分
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
三相四線有功電度表 |
DT862-4 |
只 |
1 |
5A,接線端子連接 |
|
2 |
單相有功電度表 |
DD862-4 |
只 |
1 |
5A,接線端子連接 |
|
3 |
閘刀開關 |
HK2-16/3 |
只 |
1 |
3極，30A |
|
4 |
電流互感器 |
LMZJ1 |
只 |
3 |
30：5 |
|
5 |
漏電型空氣開關 |
DZ47LE-32/C32 |
只 |
1 |
3P+N |
|
6 |
空氣開關 |
DZ47-63/C6 |
只 |
2 |
3P |
|
7 |
漏電型空氣開關 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
|
8 |
空氣開關 |
DZ47-63/C3 |
只 |
3 |
1P |
|
9 |
電流表 |
6L2-A |
只 |
3 |
5A |
|
10 |
電壓表 |
6L2-V |
只 |
1 |
450V |
|
11 |
電壓轉換開關 |
LW5D-16 YH3/3 |
只 |
1 |
|
|
12 |
安裝導軌 |
35號 |
條 | ||
|
13 |
配電箱箱體 |
730mm×280mm×920mm |
只 |
1 |
含接地排、接零排 |
2、照明
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 | |
|
1 |
日光燈組件 |
啟輝器 |
8W |
套 |
1 |
|
|
啟輝器座 | ||||||
|
日光燈座 | ||||||
|
鎮流器 | ||||||
|
2 |
節能燈 |
9W |
只 |
2 |
||
|
3 |
鈉燈 |
鎮流器 |
100W |
套 |
1 |
含燈頭及鎮流器和燈罩 |
|
燈罩 | ||||||
|
燈頭 | ||||||
|
4 |
螺口平燈頭 |
E27 |
只 |
2 |
||
|
5 |
聲控開關 |
86型（帶明裝底盒） |
只 |
1 |
||
|
6 |
1插 |
118型（帶明裝底盒） |
只 |
1 |
||
|
7 |
2插 |
118型（帶明裝底盒） |
只 |
1 |
||
|
8 |
1開 |
118型（帶明裝底盒） |
只 |
1 |
||
|
9 |
2開 |
86型（帶明裝底盒） |
只 |
4 |
||
|
10 |
4開 |
86型（帶明裝底盒） |
只 |
2 |
||
|
11 |
吸頂燈 |
11~12W |
只 |
1 |
配節能燈管 | |
|
12 |
觸摸開關 |
86型（帶明裝底盒） |
只 |
1 |
||
3、電器控制箱
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
組合開關 |
HZ5B 20A |
只 |
1 |
3極 |
|
2 |
塑殼開關 |
NM1-63S/3300 20A |
只 |
2 |
3極 |
|
3 |
接觸器 |
CJX2-0910/220V |
只 |
7 |
|
|
4 |
輔助觸頭 |
F4-22 |
只 |
5 |
|
|
5 |
施耐德軟啟動器 |
ATS01N206QN |
只 |
1 |
三相 380…415 V |
|
6 |
三菱PLC |
FX2N-32MT |
只 |
1 |
|
|
7 |
三菱模擬量模塊 |
FX0N-3A |
只 |
1 |
|
|
8 |
三菱變頻器 |
D740/0.75KW |
只 |
1 |
|
|
9 |
時間繼電器 |
ST3PF-2 30S AC220V |
只 |
1 |
2組斷電延時 |
|
ST3P C-B 30S AC220V |
只 |
1 |
1組瞬動、1組延時 | ||
|
10 |
熱繼電器 |
JRS1D-25F |
只 |
3 |
0.4A(調節范圍0.25~0.4A) 2只 0.63A(調節范圍0.4~0.63A) 1只 |
|
11 |
溫度控制器 |
OMRON E5CZ-C2MT |
只 |
1 |
|
|
12 |
繼電器 |
MY2J（2組觸點） |
只 |
16 |
直流24V(帶座) |
|
繼電器座 |
PYF08A |
只 |
16 |
||
|
13 |
接線端子排 |
TB-2506、TB-1512 |
條 | ||
|
14 |
開關電源 |
YL-003（24V/6A） |
只 |
2 |
繼電隔離與觸摸屏用1只；溫控器用1只 |
|
YL-012(24V/5V/2A/2A) |
只 |
1 |
步進驅動器用 | ||
|
15 |
觸摸屏 |
TPC7062K |
只 |
1 |
7寸彩色屏 |
|
16 |
安裝導軌 |
C45 |
條 |
若干 | |
|
17 |
變壓器 |
BK-100/380V/127V |
只 |
1 |
|
|
18 |
整流橋堆 |
3510 |
只 |
2 |
|
|
19 |
大功率電阻 |
100Ω/20W |
只 |
3 |
桿式電阻 |
|
200Ω/20W |
只 |
3 |
桿式電阻 | ||
|
20 |
單相交流調壓器 |
0.5KW帶外殼 |
只 |
1 |
|
|
21 |
控制箱箱體 |
900mm×280mm×1150mm |
只 |
1 |
含接地排、接零排 |
4、電機類：
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 | |
|
1 |
三相交流異步電動機 |
YS5024(Y-△) |
只 |
1 |
||
|
2 |
三相交流異步電動機 |
YS5024(Y-△)帶離心開關 |
只 |
1 |
||
|
3 |
三相交流異步電動機（雙速60W） |
YS5012/4雙速電機 |
只 |
1 |
||
|
4 |
它勵直流電動機 |
DC110V/50W |
只 |
1 |
||
|
5 |
步進電機 |
驅動器 |
SH-20403 |
只 |
1 |
兩相混合式（含驅動器） |
|
電機 |
35BYG250B-SASSMQ-0081 | |||||
|
6 |
交流伺服電機 |
驅動器 |
ASD-A0421-AB |
只 |
1 |
臺達伺服（含驅動器） |
|
電機 |
ECMA-C30604PS | |||||
5、開關、傳感器類
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
行程開關 |
YBLX-ME/8104 |
只 |
4 | |
|
2 |
電容式傳感器 |
CSB4-18M60-EO-AM |
只 |
1 | |
|
3 |
電感式傳感器 |
GH1-1204NA |
只 |
1 | |
|
4 |
光電式傳感器 |
GH3-N1810NA |
只 |
1 | |
|
5 |
溫度傳感器 （熱電阻、熱電偶） |
Pt100 |
只 |
1 |
與溫控器配套 |
|
K型（￠5×50×550） |
只 |
1 | |||
|
6 |
按鈕 |
LA68B-EA35/45 |
只 |
11 |
啟動停止各5只（紅、綠） 配急停按鈕1只 |
|
7 |
指示燈 |
AD58B-22D 220V |
只 |
15 |
紅、綠、黃各5只 |
|
8 |
選擇開關 |
SB2-ED33 |
只 |
4 |
其中配3檔開關2只 2擋開關2只 |
|
SB2-ED25 | |||||
|
9 |
主令開關箱 |
500mm×200mm×600mm |
只 |
1 |
6、電路器材
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
|
2 |
PVC直通 |
Φ16 |
只 |
10 |
|
|
3 |
PVC安卡 |
Φ16 |
只 |
100 |
|
|
4 |
扎帶 |
4×150mm |
包 |
10 |
500只/包 |
|
5 |
M4*20螺絲（帶帽） |
500只/套 |
套 |
1 |
帶2只平墊、1只彈墊 |
|
6 |
線槽 |
3025 |
根 |
2 |
2米/根 |
|
7 |
絕緣導線 |
BVR1.5mm㎡ |
圈 |
3 |
紅、綠、黃各1圈 |
|
BVR1.0mm㎡ |
圈 |
2 |
藍色、雙色（接地線）各1圈 | ||
|
8 |
PVC線槽 |
5025 |
根 |
3 |
3米/根 |
|
9 |
橋架 |
50×50 |
根 |
3 |
2m/根（含附件） |
|
10 |
異型號碼管 |
1.5mm |
米 |
6 |
|
|
11 |
冷壓叉 |
SVΦ1.5 |
只 |
280 |
紅、綠、黃各80只，藍、黑各20只 |
|
12 |
纏繞帶 |
Φ10（10米/包） |
包 |
2 |
7、電工工具
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注 |
|
1 |
尖嘴鉗 |
125mm |
把 |
1 |
|
|
2 |
剝線鉗 |
把 |
1 |
||
|
3 |
壓接鉗 |
把 |
1 |
||
|
4 |
電工鉗 |
200mm |
把 |
1 |
|
|
5 |
一字螺絲刀 |
Φ4×150mm |
把 |
1 |
|
|
6 |
十字螺絲刀 |
Φ4×150mm |
把 |
1 |
|
|
7 |
電筆螺絲刀 |
500V |
把 |
1 |
|
|
8 |
萬用表 |
數字萬用表 |
臺 |
3 |
|
|
9 |
鋁合金人字梯 |
1.5米高 |
付 |
1 |
|
|
10 |
平銼刀 |
200mm |
根 |
3 |
|
|
11 |
鋼卷尺 |
3m |
只 |
1 |
|
|
12 |
電工刀 |
多用105mm |
把 |
1 |
|
|
13 |
鋼板尺 |
300mm |
把 |
1 |
|
|
14 |
直角尺 |
1000mm |
把 |
1 |
|
|
15 |
活動扳手 |
6吋 |
把 |
1 |
|
|
16 |
六角扳手 |
套 |
1 |
7件套 | |
|
17 |
手電鉆 |
臺 |
1 |
||
|
18 |
手鋸弓 |
架 |
1 |
||
|
19 |
手鋸條 |
細牙 |
盒 |
1 |
|
|
20 |
彎管器 |
根 |
1 |
用于Φ16PVC管彎管 | |
|
21 |
兆歐表 |
500V |
塊 |
6 |
模擬3臺；數字3臺。 |
|
22 |
角向砂輪機 |
Φ70 |
只 |
1 |
|
|
23 |
砂輪切割機 |
200mm帶防護罩 |
臺 |
1 |
7、實訓項目
根據項目教學，主要完成以下工作任務：
1.基本電氣安裝技能訓練實訓
1.1 手動彎管器加工 PVC 管彎管實
1.2 切管實訓
1.3 穿線管連接實訓
1.4 明配管入盒實訓
1.5 硬塑料穿線管與配電箱安裝實訓
1.6 硬塑料穿線管及管卡敷設實訓
1.7 橋架側壁式安裝實訓
1.8 敷設護套線實訓
各種線材連接實訓
1.10 配電箱、電氣箱安裝實訓
1.12 各種電氣元件的安裝實訓
1.13 Φ25PVC 暗管敷設實訓
1.14 4025 線槽敷設實訓
1.15 護套線敷設實訓
1.16 各種管材敷設實訓
1.17 白熾燈照明線路敷設實訓
1.18 日光燈照明線路敷設實訓
1.19 雙控照明線路敷設實訓
1.20 節能燈、插座線路敷設實訓
1.21 吸頂燈控制線路實訓
1.22 電機正反轉控制線路實訓
1.23 電機星三角控制線路實訓
1.24 塑料電線管與塑料接線盒的連接實訓
1.25 nbsp; 管卡固定實訓
2.照明套件及動力配電實訓
2.1 白熾燈照明電路的安裝實訓
2.2 日關燈電路實訓
2.3 電度表原理與接線
2.4 家用照明線路的調試及故障排除實訓
2.5 三相四線制電度表的直接接線實訓
2.6 電壓表、電流表安裝電路實訓
2.7 萬能轉換開關和電壓表測量三相電壓線路實訓
3.電氣控制實訓
3.1 電機點動控制線路的調試與維修實訓
3.2 三相異步電動機自鎖控制電路實訓
3.3 按鈕聯鎖的三相異步電動機正反轉控制電路實訓
3.4 接觸器聯鎖的三相異步電動機正反轉控制電路實訓
3.5 雙重聯鎖的三相異步電動機正反轉控制電路實訓
3.6 接觸器切換星形/三角形啟動控制電路實訓
3.7 按鈕切換星形/三角形起動控制電路實訓
3.8 時間繼電器切換星形/三角形起動控制電路實訓
3.9 定子串電阻降壓?jiǎn)?dòng)自動控制電路實訓
3.10 三相異步電動機降壓?jiǎn)?dòng)及反接制動控制電路實訓
3.11 三相異步電動機的順序控制電路實訓
三相異步電動機的多地控制電路實訓
4.PLC、變頻器、觸摸屏的綜合應用
4.1 變頻器的基本操作和參數設置
4.2 外部端子點動控制
4.3 變頻器控制電機正反轉
4.4 多段速度選擇變頻調速
4.5 基于 PLC 控制的變頻器多段速調
4.6 基于 PLC 的變頻器控制電機正反轉
5.PLC 控制電氣實訓
5.1 基本指令的編程練習
5.2 PLC 控制電動機點動和自鎖控制
5.3 PLC 控制電動機手動正反轉控制
5.4 PLC 控制電動機帶延時正反轉控制
5.5 PLC 控制電動機帶限位自動往返運動控制
5.6 PLC 控制電動機兩地啟動停止控制
5.7 PLC 控制電動機順序控制
5.8 PLC 控制電動 機串電阻啟動
5.9 PLC 控制電動機反接制動
5.10 PLC 控制電動機星/三角啟動自動控制
5.11 PLC 控制電動機星/三角啟動手動控制
