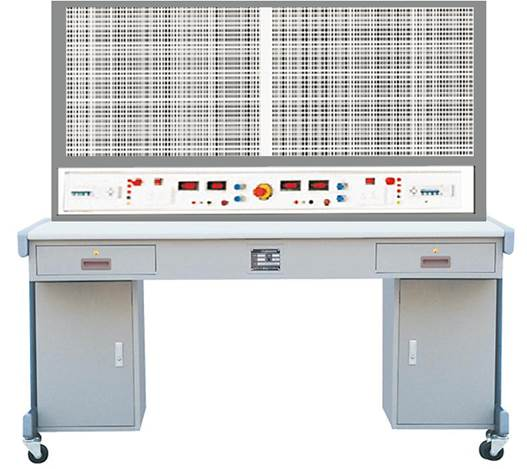

SB-DLJB供電所裝表接電實訓裝置

裝表接電實訓裝置范圍

本規范適用于供電所裝表接電人員開展裝表接電操作實訓。

GB50054-2011 低壓配電設計規范

DL/T 499 農網低壓電力技術規程

DL/T 645-2007 多功能電能表通信協議

Q/GDW 129-2005 電力負荷管理系統通用技術條件

Q/GDW 130-2005 電力負荷管理系統數據傳輸規約

Q/GDW 358 《0.5S級三相智能電能表技術規范》

Q/GDW 347 《電能計量裝置通用設計》

Q/GDW 462 《農網建設與改造技術導則》

裝表接電實訓裝置主要功能

3.1實訓裝置采用單面雙工位設計，為供電所裝表接電人員提供電能表及采集終端安裝、接線、調試操作平臺；

3.2實訓裝置可用于單相、三相三線、三相四線智能電能表與采集終端聯合接線練習；

3.3實訓裝置在接線完成后，可進行通電調試，檢查接線的正確性；并對智能電能表、采集終端進行參數設置和終端調試；

3.4實訓裝置提供三相四線（3*220/380V）電壓接線端子和三相三線（3*100V）電壓接線端子，兩種電壓通過隔離互感器完全與市電隔離，確保實訓人員人身安全，隔離互感器應封閉放置于柜體下方；

3.5實訓裝置應配置具有帶遠程費控的低壓勵磁脫扣斷路器，具備遠程分合閘功能；可用于實訓人員進行費控控制回路接線練習;

3.6實訓裝置操作實訓部分采用網孔板形式，可供安裝各種智能電能表、接線盒、互感器等計量設備；

3.7實訓裝置底部應配置優質帶剎車萬向腳輪。

3.8實訓裝置在漏電保護器后端安裝急停開關，裝置上采用半嵌入式安裝，便于停送電操作。

3.9實訓裝置各路電源必須安裝指示燈，通電時指示燈顯示。

裝表接電實訓裝置標準配置表

序號	名稱	規格型號	單位	數量
1	裝表接電實訓裝置	機柜	臺	1
2	電壓隔離互感器	容量20VA（單相）	臺	3
3	電壓隔離互感器	容量20VA（三相）	臺	1
4	帶遠程費控的低壓勵磁脫扣斷路器	100A（帶遠程費控的低壓勵磁脫扣斷路器）	臺	2
5	接線端子	5P	臺	4
6	接線端子	3P	臺	4
7	低壓電流互感器	100/5A ，0.5S	臺	6
8	三相四線接線盒		臺	2
9	三相三線接線盒		臺	2
10	漏電保護開關	DZ47LE-32/D/32A/4P/0.03A	臺	3
11	指示燈	AD26B-22D/AC380V/R紅	臺	12
12	急停開關		個	1
13	電壓轉換開關	LW5-16YH3/3	個	2
14	電壓表	6L2V-450V	個	2
15	五孔插座		個	2

技術參數

5.1使用環境：溫度：-15℃~+45℃，濕度：≤75%，海拔＜4000m；

5.2輸入電電壓：三相 AC 3*220V×(1±10%)；50 Hz±0.5 Hz；

5.3輸出電電壓：三相 AC 3*220V×(1±10%)和三相 AC 3*57.7V×(1±10%)；50 Hz±0.5 Hz；

5.4外形尺寸(長×寬×高)：1600×600×1800 ，操作臺臺面離地高度750（含萬向輪高度）(單位：mm)；

5.5裝置容量：＜1kW；

5.6網孔板材質：優質鋼材鍍鋅；

5.7單工位網孔板尺寸（寬×高）：750×768(單位：mm；)

5.8臺體材質：優質鋼材噴塑。

6．2技術資料

6．2．1隨機文件資料：

產品合格證；

產品說明書；

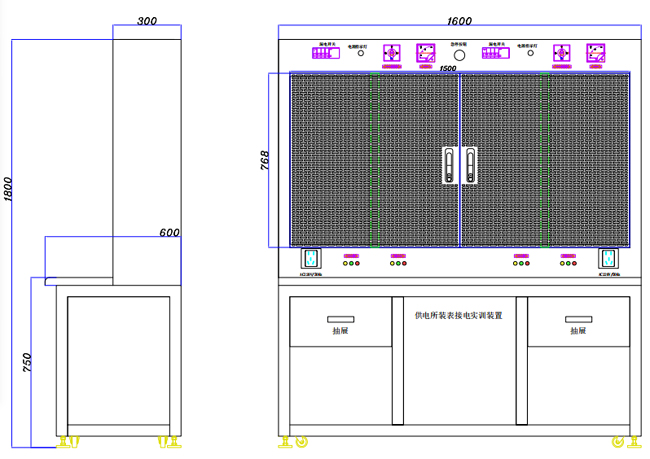

附：供電所裝表接電實訓裝置外形尺寸圖

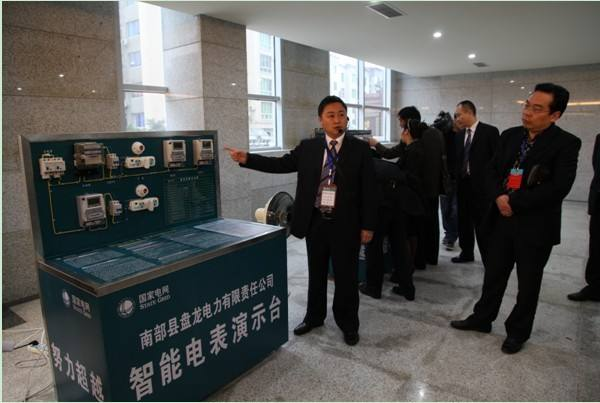

SB-ZNDBT智能電表演示臺
