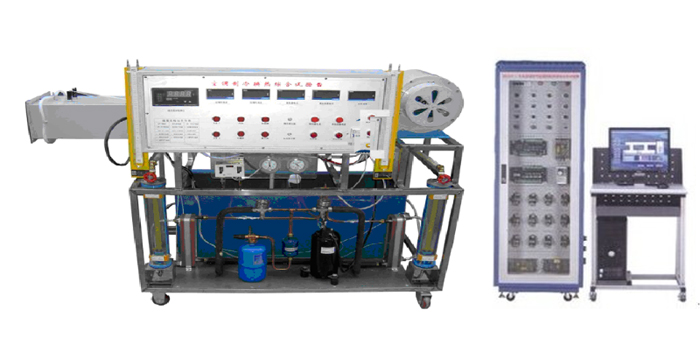

SBJZL-07G智能空調、制冷、換熱綜合實驗裝置

一 概 述
1"智能空調、制冷、換熱綜合實驗裝置主要用途：空調、制冷、換熱綜合實驗臺集循環空調、直流空調、制冷壓縮機性能、制冷熱泵于一體，可進行空氣的加熱、加濕、冷卻、干燥，蒸發器、冷凝器進行換相，并可測出各點溫度、壓力、風量及功率，計算出制冷量、功率、制冷系數、進行熱平衡計算。
2 主要配置：整個空調采用FXPLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。巡檢儀表、PT100、測試風洞；引風機、調節風門、制冷壓縮機、板式換熱器、儲液罐、U型管、轉子流量計、膨脹閥、干燥過濾器、高低壓控制器、干加熱器、壓力表、超聲波加溫器、水泵、水箱、數顯表、膨脹閥、移動式實驗臺等。

3 計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡(luò )升級建立遠程計算機與現場計算機的通訊，實現對空調系統的遠程控制
4  三維力控組態監控軟件組成的智能化測試裝置：系統的控制軟件采用全漢化菜單式操作。測溫器是高精度的PT100,自動A/D摸數轉換器轉換成數字信號,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
二 裝置特點
1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三 技術性能
輸入電源：三相五線 380V±10% 50Hz
整機容量：≤4.5kVA
工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜4000m
4. 外形尺寸：＞2000cm×60cm×130cm
二、系統組成
中央空調系統由實驗臺、制冷機組、制熱系統、加濕裝置、空調箱（風道）、冷凍水系統、測量?jì)x表（包括溫度傳感器及風速傳感器）、電氣控制系統、模擬熱源等組成。
實驗臺不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，配超薄型無隔板過濾器,。將靜壓箱尺寸縮到最小，配不銹鋼臺面和玻璃側擋板。
制冷機組、制熱機組
采用1.5P熱泵空調的機組和盤管蒸發器，組成冷源和熱源，對煤水進行冷卻。
額定電壓：AC220V
制冷/制熱額定輸入電流：5.0A/5.6A
制冷/制熱額定消耗功率：1.10kW/1.21kW
制冷量3200W、制熱量2850W
加濕裝置
采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成。
額定功率：1.2kW
蒸汽噴管（φ10）
冷凍水系統
整個供水系統的動力源為磁力驅動泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
四．實驗裝置的基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jì)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.測量?jì)x表
(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表2只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只
用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
6.風冷制冷機組：由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實訓項目
1、空調的結構及設備工作原理的全面深入了解和掌握；
2、空調的啟動、運行、停止、調試技術的實訓及考核；
3、空調的運行、調節操作實訓及中央空調運行工況、各運行參數檢測分析；
4、空調控制原理的實訓；
5、可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6、配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7、采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8、故障判斷及設備故障解除實訓（；
9、數據采集技術的應用及實訓；
10、網絡(luò )技術的應用及實訓（遠程控制）；
11、網絡(luò )的安裝及設置實訓；
12、傳感器及變送器安裝和使用實訓。
