SB-JD07A型空調/冰箱制冷制熱實訓考核裝置
冰箱制冷制熱實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

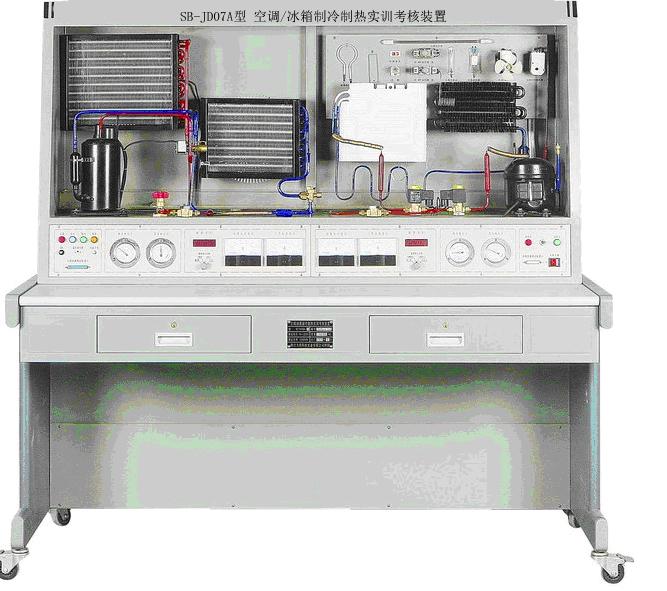

參考圖片：
一、特點
1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1.輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2.裝置容量：＜1.2kVA
3.外形尺寸：1580mm×730mm×1700mm
4.制冷劑類型：空調 R22、冰箱600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
（一）1電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
a)交流電源控制單元：?jiǎn)蜗嗳�(xiàn)制220V交流電源供電，交流電壓表2只 測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
b)制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調、冰箱系統高、低壓側壓力
c)溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
d)電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓箱
1.故障板
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等�？照{模擬故障開關量、冰箱模擬故障開關量，滿足多點故障設置要求。
四、故障說明
熱泵型分體空調模擬故障設置說明
|
編號 |
故障模擬說明 |
故障現象 |
|
K1 |
變壓器T原邊開路 |
電腦板不得電，整機不工作 |
|
K2 |
變壓器T副邊開路 |
電腦板不得電，整機不工作 |
|
K3 |
橋堆開路 |
電腦板不得電，整機不工作 |
|
K4 |
7805集成穩壓塊開路 |
無+5V直流電源輸出，整機不工作 |
|
K5 |
室內環境溫度傳感器開路 |
運行指示燈閃爍 |
|
K6 |
室內環境溫度傳感器短路 |
運行指示燈閃爍 |
|
K7 |
室內管溫溫度傳感器開路 |
定時指示燈閃爍 |
|
K8 |
室內管溫溫度傳感器短路 |
定時指示燈閃爍 |
|
K9 |
f1啟動電容開路 |
電機無法啟動，電機不工作 |
|
K10 |
f1運行繞組開路 |
電機無法啟動，電機不工作 |
|
K11 |
四通閥YV線圈開路 |
四通閥不工作，制熱工況時不起作用 |
|
K12 |
保護繼電器SAT開路 |
壓縮機不能工作 |
|
K13 |
壓縮機啟動繞組CS開路 |
壓縮機不能工作，啟動電流很大 |
|
K14 |
壓縮機運行繞組CM開路 |
壓縮機不能工作，啟動電流很大 |
|
K15 |
蜂鳴器BUZZ線圈開路 |
蜂鳴器不響，遙控起作用 |
|
K16 |
繼電器RLY5線圈開路 |
模擬室內調速時，高檔風速不起作用 |
|
K17 |
繼電器RLY4線圈開路 |
模擬室內調速時，中檔風速不起作用 |
|
K18 |
繼電器RLY3線圈開路 |
模擬室內調速時，底檔風速不起作用 |
|
K19 |
繼電器RLY2線圈開路 |
四通閥閥體不動作 |
|
K20 |
繼電器RLY1線圈開路 |
壓縮機不工作 |
|
K21 |
紅外接收管電源端開路 |
遙控不起作用 |
直冷/間冷式電冰箱模擬故障設置說明
|
編號 |
故障模擬說明 |
故障現象 |
|
K1 |
復合門開關S2開路 |
間冷模式下風扇電機不轉 |
|
K2 |
復合門開關S2短路 |
間冷模式下模擬門開關開關時,風扇電機不停機 |
|
K3 |
風扇電機繞阻開路 |
風扇電機不轉 |
|
K4 |
WPF溫控器L-C兩端開路 |
間冷模式下門燈亮，壓縮機不工作 |
|
K5 |
時間繼電器BW-BK兩端開路 |
間冷模式下門燈亮，壓縮機不工作 |
|
K6 |
時間繼電器BW-BK兩端開路 |
間冷模式下工作8小時后，化霜壓縮機不停機 |
|
K7 |
化霜溫控器開路 |
間冷模式下化霜時，化霜保險絲熔斷 |
|
K8 |
化霜電熱管開路 |
間冷模式下化霜狀態下，化霜不起作用 |
|
K9 |
門燈開路S1 |
門燈不亮 |
|
K10 |
復合門開關S1開路 |
門燈不亮 |
|
K11 |
復合門開關S1短路 |
模擬門開關開關時, 門燈常亮 |
|
K12 |
保護繼電器開路 |
壓縮機無法啟動，無電流顯示 |
|
K13 |
壓縮機啟動繞阻CS開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K14 |
壓縮機運行繞阻CM開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K15 |
PTC啟動器開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K16 |
WDF溫控器H-L兩端開路 |
直冷模式下門燈亮，壓縮機不工作 |
|
K17 |
系統臟堵 |
運行狀態下，低壓側壓力表顯示負壓值 |
|
K18 |
系統冰堵 |
一、實訓項目
初級技工基本技能實訓
1.制冷系統專用工具的基本操作
2.制冷系統管件焊接
3.制冷系統的檢漏
4.制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
1.空調系統調試
2.直冷電冰箱系統調試
3.間冷電冰箱系統調試
4.冰箱制冷系統故障
5.空調制冷系統故障
6.電冰箱檢測與故障分析
7.空調檢測與故障
工具每套1200元
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
便攜式焊具 |
1套 |
|
|
2 |
旋片式真空泵 : TW-1A |
1套 |
|
|
3 |
脹管擴孔器 : CT-2000 |
1套 |
|
|
4 |
偏心型擴孔器 :CT- |
1套 |
|
|
5 |
彎管器 : CT-368 |
1只 |
180度 |
|
7 |
250mm活動扳手 |
2把 |
|
|
8 |
螺絲刀 |
1把 |
|
|
9 |
卷尺 |
1把 |
3m |
|
