2023年8月1日

電機與變壓器綜合實驗裝置 ,電機維修與變壓器檢測實訓室設備

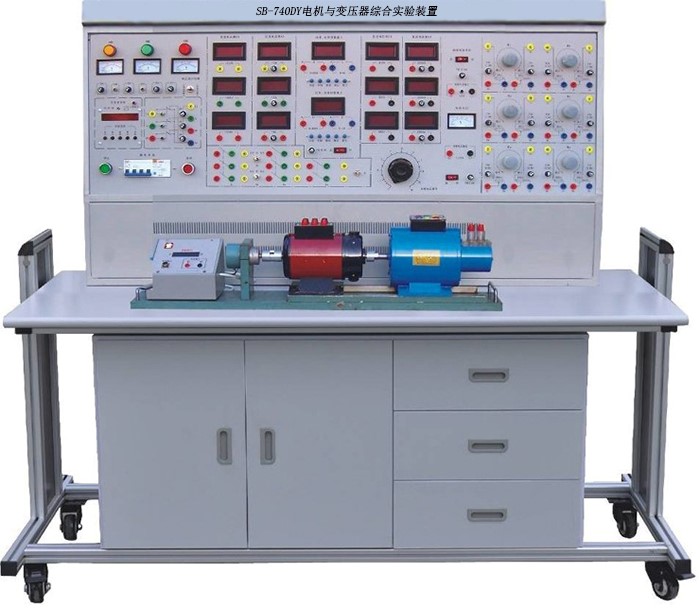

SB-740DY電機與變壓器綜合實驗裝置

電機與變壓器綜合實驗裝置,電機與變壓器實訓臺，電機與變壓器實訓裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。電機變壓器維修及檢測實訓裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電、自動化及相關電氣的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

一、電機與變壓器綜合實驗裝置特點：

1、綜合性強：即能完成“電機拖動”實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。

2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。

3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。

4、用“校正直流測功機”測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。

5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。

6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。

二、電機與變壓器綜合實驗裝置技術性能：

1、輸入電源：三相四線380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、外形尺寸：1600×750×1300（mm）

4、裝置容量：＜1.5KVA

5、重?量：200Kg

6、移動腳輪：100*60mm

三、電機與變壓器綜合實驗裝置實驗項目：

（一）直流電機實驗：

1、認識實驗

2、直流發電機

3、直流并勵電動機

4、直流電動機啟動：串電阻啟動、降壓?jiǎn)?dòng)

5、直流電動機改變轉向的方法

6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓

（二）單相變壓器實驗：

1、單相變壓器變比K

2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。

3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。

4、單相變壓器負載實驗，測取變壓器負載數據UZ?= f（IZ）。

（三）三相變壓器實驗：

1、三相變壓器繞組極性的測定

2、三相變壓器聯結組別的測定

（四）異步電動機實驗：

1、三相繞線式異步電動機定子電阻的測試

2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線

3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線

4、三相異步電動機參數的求取

5、三相異步電動機在各種運行狀態下的機械特性

四、電機與變壓器綜合實驗裝置的基本配備：

（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）

1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）�？烧{交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。

2、勵磁電源：直流220V/0.5A，具有短路保護

3、電樞電源：直流0-230V/3A連續可調電源一路，具有短路保護

4、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。

5、測量?jì)x表

（1）直流數顯電流表二只：量程2000mA，0.5級，三位半數顯。

（2）直流數顯安培表二只：量程0～5A，0.5級，三位半數顯。

（3）直流數顯電壓表二只：量程300V，0.5級，三位半數顯。

（4）交流數顯電流表三只：量程3A，0.5級，三位半數顯。

（5）交流數顯電壓表三只：量程500V，0.5級，三位半數顯。

（6）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

6、三相轉換開關二組，單相轉換開關一組

7、三相可調電阻器（三組90Ω×2/1.3A）

8、三相可調電阻器（三組900Ω×2/0.41A）

9、可調電阻器（900Ω×2/0.41A一只，90Ω×2/1.3A）

10、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

11、安全導線：手槍結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

（二）實驗桌：實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

序號	編號	名稱	數量
1	DQ01	電源控制屏	1套
2	DQ02	實驗桌+ 2只凳子	1套
3	DQ03-1	電機導軌、光碼盤測速系統及智能數顯轉速表	1件
4	DQ07-1	直流復勵發電機	1件
5	DQ09	直流并(他)勵電動機	1臺
6	DQ10	三相鼠籠式異步電動機	1臺
7	DQ11	三相線繞式異步電動機	1臺
8	GDQ12	線繞式異步電動機起動與調速電阻箱	1件
9	DQ19	校正直流測功機	1臺
10		高可靠護套結構手槍插實驗連接線	1套/50
11	工具	Φ3內六角 (固定聯軸器用)	1把
12	工具	14的扳手（固定導軌上的電機用）	1把
13	工具	長柄螺絲刀	1把
14	指導書	茂育實驗指導書	1本
15	配件	電機連軸器	1套
16	配件	保險絲（10A，5A，1.5A，0.5A，3A）	1批
17	軟件	3D技能考核軟件光盤+加密鎖	1套
