模擬電路實訓設備、模擬電路實訓室簡介
模擬電路實訓室設備主要配置，模擬電路實驗箱、數字示波器、函數信號發生器、穩壓電源以及常用的焊接工具。模擬電路實訓室可用于培養學生的工程實踐基本技能，使學生能正確使用常用電子儀器，能正確的使用集成電路和電子元器件。
模擬電路實訓設備學生可完成的主要實訓項目：常用電子測量?jì)x器的使用練習、單管交流放大電路、多級電壓放大電路、負反饋放大電路、差動放大電路、運算放大電路、電壓跟隨電路、直流穩壓電路、濾波電路、功率放大電路。

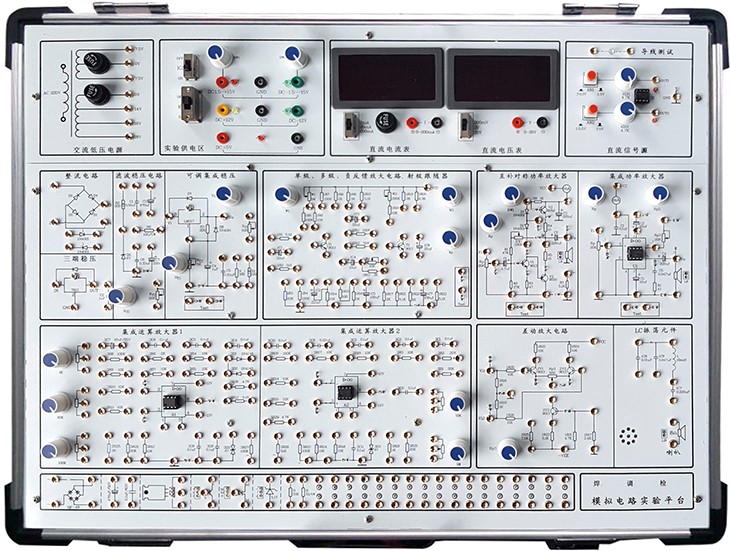

SB-A3模擬電路實驗箱
模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。
圖片盡供參考
一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：
(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。
(2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
3、單級放大電路
4、二級放大電路
5、射極跟隨器電路
6、差動放大電路
7、負反饋放大電路
8、半波、全波、橋式整流和濾波電路
9、并聯穩壓電路
10、集成功率放大電路
11、互補對稱功率放大電路
13、2組運算放大器電路
14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入區，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。
15、測量表
1）直流數字電壓表0-20V分三檔測量，分別是200mV檔、20V檔、20V檔。
2）直流數字電流表0-200mA分三檔測量，分別是2mA檔、20mA檔、200mA檔。
16、實驗板采用2mm厚印制線路板制成。
17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
18、可以根據需要，另行開發其它實驗電路。
19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
7、集成功率放大器
8、互補對稱功率放大器
9、單相半波、全波、橋式整流和濾波電路實驗
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、二極管的正、反相特性
16、晶體三極管的輸入、輸出特性
17、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
四、模擬電路實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
SB-A3主機箱 |
含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1根 |
|
3 |
2號實驗導線 |
50cm |
25根 |
|
4 |
保險絲 |
|
2支 |
|
5 |
實驗指導書 |
|
1本 |
附：使用本實驗箱需配套儀器儀表:萬用表和示波器
