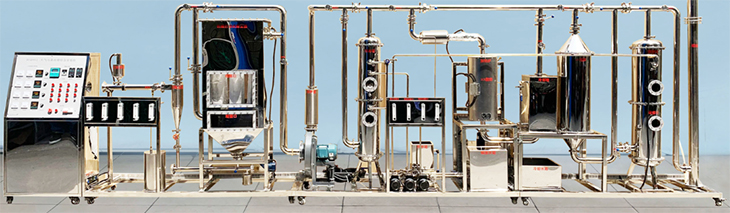

SBKJ-DQZZ大氣污染控制實驗裝置
一.實驗目的
1. 大氣污染控制綜合實訓平臺可以完成對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳、有機物等排放污染物濃度進行實時在線連續監測和凈化治理。
2.通過實驗臺操作，考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫技術、煙氣脫硝、活性炭吸附技術、光催化除有機物技術等主要技術的應用。
3.通過對實驗臺設備各單元的研究與組合，了解大氣污染治理設備的安裝、調試。
二.技術指標
1.工作電源：AC380V±10%、50Hz，三相五線制，功率8.5KW。安全保護：具有接地保護、漏電保護、過流保護。
2.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
3.裝置外形尺寸：6000*700*1900mm。
三.主要配置及參數
1.煙氣除塵系統：采用機械式與過濾式的除塵裝置，對鍋爐煙道氣中的顆粒物進行凈化處理。由旋風除塵器布袋除塵器構成：
（1）旋風除塵器：尺寸φ120 mm×750mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：去除10μm以上的粉塵。
（2）袋式除塵器：尺寸φ500mm×460mm×1450mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：可凈化含微米或亞微米數量級的粉塵粒子，振打電機：供電電源：AC380V。功率：70W。
（3）雙級高壓離心風機：流量320～560m?/h，功率1.5kW，供電電源AC380V，功能：用于系統煙氣輸送
2.煙氣脫硫系統：采用化學吸收方法，對鍋爐煙道氣中的氣態污染物進行凈化處理。濕式脫硫系統構成：
（1）填料噴淋塔：尺寸φ250mm×1653mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于噴淋脫硫。
（2）不銹鋼堿液水箱：尺寸：500mm×400mm×430mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于脫硫堿液的配置。
（3）不銹鋼清水箱：尺寸250mm×200mm×430mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于對堿液水箱的補給。
（4）水泵：供電電源：AC380V。流量：0～1.1 m?/h。揚程：20～30m。
（5）面板流量計3個：LZM系列轉子流量計，功能：用于脫硫堿液的輸送。
3. 煙氣脫硝系統：利用化學催化方式，對管道中的氣體進行高溫催化凈化。由SCR法系統構成：
（1）氣體預熱裝置1套：304鏡面不銹鋼材質。
（2）不銹鋼管式催化反應器1套，內徑10mm。長550mm。最高使用壓力0.25MPa。加熱功率3kw。三段加熱，最高使用溫度1000℃。溫度顯示精度為1℃，溫場穩定度±5℃，升溫速率1~20℃可任意設置。
（4）冷卻器1個、冷卻水泵1臺、冷卻水箱1個。
（5）還原催化劑1套。
4.除有機物系統：UV光解系統構成：
（1）光催化反應器：304不銹鋼材質。
（2）有機玻璃光催化反應柱：二氧化鈦薄膜，紫外燈?20mm×600mm。
5.尾氣處理：由活性炭吸收塔構成
活性炭吸附塔：尺寸φ300mm×1618mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于吸收尾氣。
