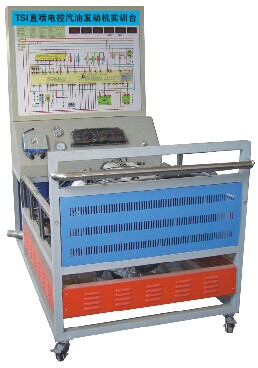

SB-QC207D型邁騰1.4TSI發動機實訓臺
一、產品簡介
本電控汽油發動機實訓臺以邁騰1.4TSI汽油發動機為基礎，發動機可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
二、產品特點：
1、選用大眾邁騰原廠1.4TSI全新電控發動機及發動機電控系統。
2、發動機配置完整，傳感器、執行器及其附件齊全。
3、發動機動態運轉各種運行參數均符合原廠技術標準。
4、組合儀表、數字顯示表、指針式壓力表實時顯示發動機轉速、曲軸轉速、充電狀態、機油壓力、發動機水溫，傳感器運行參數，燃油壓力、進氣真空度等各種數據，
5、LED指示燈指示噴油器、電磁閥等各執行器的工作狀態。
6、采用無線智能雙模式故障設置系統，通過按鍵編碼可設置電控系統電路斷路虛接和參數漂移等故障，可設置單個故障40個以上，復合故障多達100個以上。
7、電控汽油發動機實訓臺外接網絡(luò )端口，滿足網絡(luò )操控和網絡(luò )傳輸擴展需求。
8、自診斷功能：配備原車OBD-2自診斷接口,可連接專用或通用型故障診斷儀實現故障診斷功能。
9、檢測功能：外設ECU檢測端口，便于對ECU各端口進行免拆裝數據測量與分析。
10、在控制面板上采用雕刻繪制了原車控制系統電路圖，方便進行電路分析。
11、機架采用國標鋼材焊接，臺架表面噴塑處理。
12、面板采用鋁板雕刻技術，表面噴砂氧化處理。
13、臺架裝有四個萬向腳輪，可輕松移動電控汽油發動機實訓臺。
14、安全措施完備。
15、配備使用手冊。
三、技術參數
1、工作電源：DC12V/54A/h
2、油箱容量：10L
3、重量：260Kg
4、工作溫度：-50-∽60℃
|
