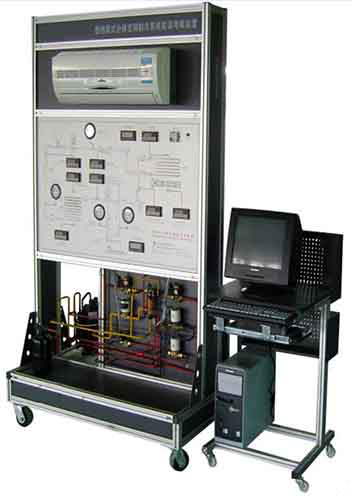

SB-GSKT12B制冷制熱實訓考核裝置
制冷制熱實訓考核裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。
一、主要技術參數
1．工作電源：AC220V 50Hz±5%（單相）；
2．外形尺寸：1100×800×2000mm；
3．.額定輸入功率2100W；
4．.額定輸入電流制冷3.5A；制熱6.7 A；
5．制冷劑 R407C或R410A；
4、適用電壓范圍：160V～253V；
5、最大遙控距離8m，角度90度；
6、噪聲：內機37-44dB，外機是55-65dB；
7、環境溫度：-5℃—40℃；
8、相對濕度：≤85%（25℃）。
二、主要功能：
1．學習掌握壁掛式空調制冷系統及原理，可以更好的掌握維修技術。
2.學習掌握壁掛式空調控制電路的結構、組成及工作原理。
3.具有聯網功能:一臺考師臺電腦通過無線網絡(luò )可以對教室內所有實驗臺進行考核,可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障�？荚囅到y有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、打印等功能。學生臺配有智能答題器。該系統可通過教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置具有發卷功能，具有提交功能，具有個人登錄密碼設置功能,具有打印功能,具有答題次數限制功能。
4.由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5.具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
1）正常環境溫度
2）空調壓縮機排氣管
3）空調壓縮機回氣管
4）空調冷凝器排風口
5）空調蒸發器出風口
6. 智能排故系統特點：
1) 計算機可以監控1-126臺空調制冷制熱智能考核臺。
2) 已設置13個故障點。（并可以擴展故障點）
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單臺試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入系統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限制功能
三．實訓項目:
1)整流電路故障考核實訓；
2)12伏電源電源電路故障考核實訓；
3) 5伏電源故障考核實訓；
4)室內溫控探頭不良考核實訓；；
5)室外溫控探頭不良考核實訓；
6)遙控接收頭損壞考核實訓；
7)不制熱考核實訓；
8)不制冷考核實訓；
9)室內風機損壞考核實訓；
10)室外風機塤壞考核實訓；
11)風機電容器損壞考核實訓；
12)蜂鳴器故障考核實訓；
13)風向調節失控考核實訓。
|
