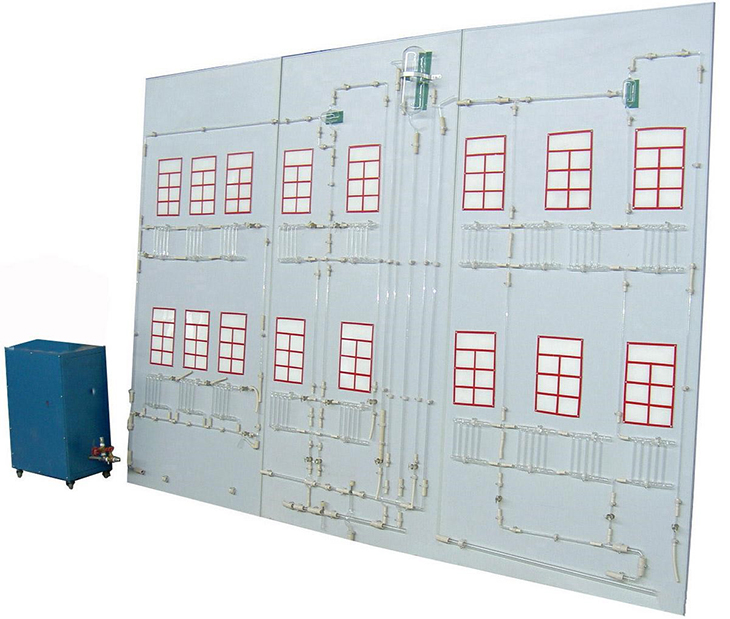

SB-535采暖系統模擬演示裝置
一、熱水供暖系統模擬實驗目的：
通過運行熱水采暖系統來掌握采暖系統中各元件的作用及連接方式，從而鞏固學生在課堂所學習的知識。
熱水供暖系統模擬實驗設備主要配置：
模擬采暖散熱器片、采暖供水干支管道、回水干支管道、集氣罐、高位膨脹水箱、溢水管、信號管、循環管、排水管、膨脹管、模擬房間墻面、模擬供暖鍋爐、供水泵、供水箱、實驗臺框架等。
二、采暖系統模擬演示裝置技術參數：
1、輸入電源：?jiǎn)蜗?span lang="EN-US">AC220V±10% 50Hz，功率370W。
2、18個玻璃暖氣包，5種采暖方式模擬多種形式熱水采暖系統工作過程及其連接方式。
3、循環水泵參數： 流量：20L/min ，揚程：12m，功率：100W。
4、模擬供暖鍋爐 ；給水箱；集氣罐；高位膨脹水箱；模擬房間墻面；散熱器；模擬采暖散熱器片、采暖供
水干支管道、回水干支管道、水平式單管順流式系統；水平式單管跨越式系統；垂直式單管順流式系統；
垂直式單管跨越式系統；雙管系統。
5、20點測溫顯示系統：由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表。
6、外形尺寸：3200×400×2200mm，外形為不銹鋼框架（掛壁式）。
采暖系統模擬演示裝置使用說明書
一、 實驗目的
1、了解常見的采暖系統形式，掌握系統中各部件的作用及其連接方式，鞏固課堂學習的知識。
2、了解熱水在系統及散熱器中的流動情況和規律。
3、了解空氣在系統中存在的情況，認識排除系統中空氣的重要性及其排氣措施。

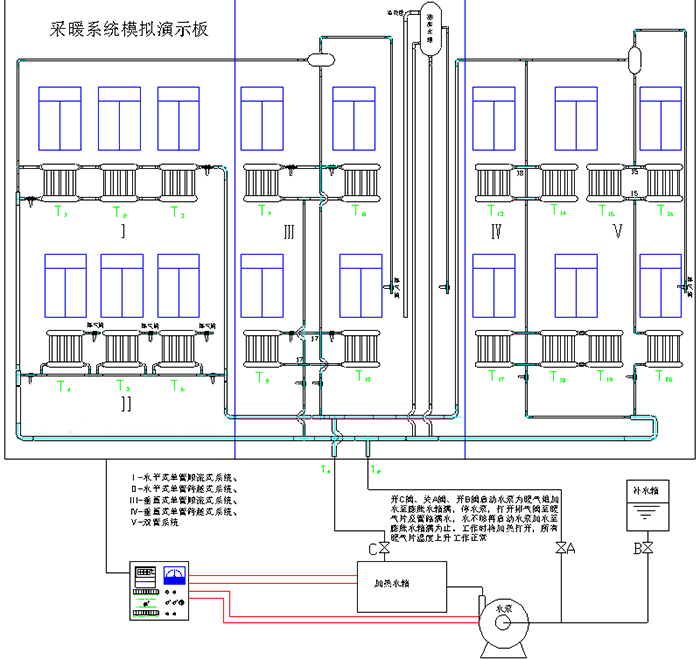

二、 演示裝置
1—鍋爐 2—循環水泵 3—給水箱 4—集氣罐 5—膨脹水箱 6—模擬窗
7—散熱器 8—20點測溫總線 9—控制柜
Ⅰ—水平式單管順流式系統 Ⅱ—水平式單管跨越式系統
Ⅲ—垂直式單管順流式系統 Ⅳ—垂直式單管跨越式系統
Ⅴ—雙管系統
三、 演示內容及過程
1、系統充水與排氣
系統工作前，先將水充滿給水箱3，然后打開閥門B和C，同時啟動水泵2，向系統充水。充水時，不斷地開閉集氣罐放氣閥，讓系統的空氣從集氣罐4和膨脹水箱5中排出，待充水到一定程度，當集氣罐溢流管有水流出時，關閉集氣罐溢流閥門，水位繼續上升，當自來水從膨脹水箱溢流管流出時，停止充水。若水位下降，就再次充水，直到水位在溢流管處為止。
當水位有所下降時，應分析其原因：
1）系統內可能仍有空氣存在；
2）系統、設備、管道及閥門是否有漏水現象；
演示中，應觀察：
① 在充水過程中，對于上供下回及下供上回式系統是怎樣排氣的？
② 如不排除系統中所存在的空氣，對系統的正常運行有何影響？
2、自然循環演示
開啟電熱鍋爐，在系統充水后，電熱鍋爐投入工作（應打開回水管上的閥門），這時，水泵不工作。
演示時，應注意觀察：
（1）水中空氣從溶解狀態變成游離狀態，氣泡的聚集及浮升的過程和現象。并理解排氣的重要性。
（2）觀察水在系統中的循環狀態，加深對重力壓頭的理解。
（3）膨脹水箱及各部管道的作用。
[注] 自然循環現象不明顯，不易清楚的觀察到。
3、機械循環演示
系統充滿水后，啟動鍋爐，加熱系統中的水，然后關閉閥門B，打開閥門A，熱水在水泵的作用下，沿供水干管進入散熱器，并通過散熱器將熱量放散到采暖房間。溫度降低了的水從散熱器流出，沿回水干道進入水泵加壓，流回鍋爐再加熱。
演示中，應觀察
（1） 機械循環與自然循環相比，水在系統中的流動狀態有什么異同？
（2） 帶跨越管的單立管中，熱水流量的分配情況如何？
4、停止演示運行
（1） 先關閉電加熱器的電器開關。
（2） 關閉水泵的電開關。
（3） 打開泄水閥門，使水從系統中排掉。
四、 思考題：
1、膨脹水箱的底為什么要比排氣設備的底部要高？水被加熱后，膨脹水箱有什么變化？為什么？
2、膨脹水箱有幾根連接管，各起什么作用？每根連接管上是否都可以裝閥門？
3、在帶有跨越管的單管立管中是什么原因會(huì )使立管的流量一部分通過散熱器？
4、本演示中，室內熱水采暖系統有幾種連接方式，畫出各種連接方式的原理圖并簡述其特點。
5、簡述本演示系統有哪幾種方式排除空氣，并畫出其簡圖。
6、熱水采暖系統投入運行后，何時要排氣？
