SBGDX-04A型建筑供配電技術實訓裝置
建筑供配電技術實訓裝置是依據目前高職高專《建筑供配電》、《建筑電氣》、《建筑設備》、《建筑電氣技術基礎》《供配電技術》、《配電自動化》、《繼電保護技術》、《電力系統繼電保護原理》等課程的實訓教學要求，結合建筑供配電系統的實際應用和發展而設計的綜合型實訓裝置。建筑供配電技術實訓裝置適用于電力、電氣和自動化等電類專業，適用于建筑電氣、工業與民用建筑等非電類專業作相關課程的教學實訓，也可作為學生畢業設計和教師科研項目的基礎硬件開發平臺。

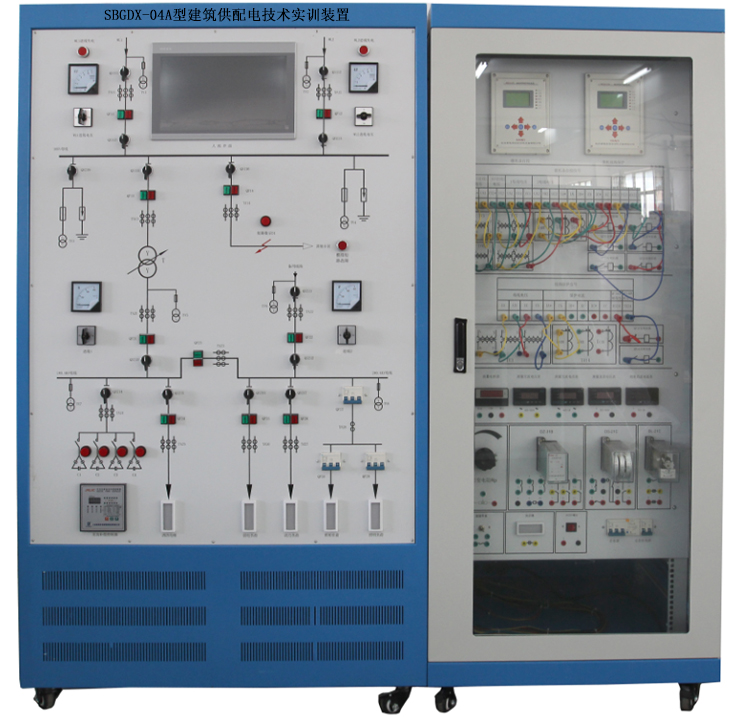

參考圖片
一、技術參數
1、人身安全和設備安全保護功能
1.1 滿足國家標準，在實驗裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。
1.2采用全封閉性安全實驗導線避免學生雙手模電而造成的觸電事故。
1.3儀表設有過量程保護功能，交直流電源具有短路保護。
1.4控制屏電源由接觸器通過啟、停按鈕進行控制。
1.5調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，相間電源、線間電源過電流或直接短路均能自動保護。
2、電源說明
工作電源：三相 380V±5% 50Hz，通過通斷按鈕控制輸出0~380V可調交流電壓，最大輸出功率3kVA，并帶有電流型漏電保護器和高靈敏度保護的多重保護。
3、整機容量： <3kVA
4、控制屏
采用操作控制屏加控制柜的方式，均為固定式結構，操作控制屏為實訓一次線路，從上到下依次為總降變電所、低壓配電所及建筑用電負荷，控制柜為二次控制回路，裝有備用電源自動投入裝置、儀表、無功自動補償控制器、常規繼電器等。
5、儀表說明
交流電壓表：測量范圍0-500V儀表精度0.5級，并具有超量程保護功能。
交流電流表：測量范圍0-5A，并具有超量程保護功能。
直流電壓表：測量范圍為0～500V，并具有超量程保護功能。
直流電流表：測量范圍為0～2A，并具有超量程保護功能。
電秒表：采用單片機制作，帶有啟動和停止接線柱，顯示單位分別為s和ms，量程可實現自動切換。
6、主要部件的技術指標
6.1備用電源自動投入裝置
適用于10kV及以下電壓等級的進線開關，內橋開關及主變兩側開關的自投裝置，可在開關柜就地安裝。
6.2無功功率自動補償控制器
本系列控制器采用高性能單片機為基本硬件，充分利用計算機的高速運算力和邏輯判斷力，使本系列控制器真正做到了智能化、數字化。
6.3智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。
6.3.1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
6.3.2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
6.3.3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
7、實驗導線
實驗連接導線采用高可靠全封閉手槍插型式，內部為無氧銅抽絲而成發絲般細的128股線，質地柔軟，護套用粗線徑、防硬化化學制品制成，插頭采用實芯銅質件。
8、供配電系統綜合教學仿真軟件（正版軟件，提供著作權證書原件）
9、供配電倒閘操作仿真訓練教學軟件（正版軟件，提供著作權證書原件）
二、實驗內容
1、供配電設備實訓
1.1常用低壓電器的認知和安裝
1.2電壓互感器和電流互感器的認知和安裝
2、供配電網絡(luò )實訓
2.1供電網絡(luò )的運行和調試
2.2配電網絡(luò )的運行和調試
3、供配電系統的繼電保護實訓
3.1電磁式電流繼電器
3.2電磁式時間繼電器
3.3電磁式中間繼電器
3.4電磁式電壓繼電器
3.5電磁式信號繼電器
3.6反時限電流繼電器
4、低壓配電線路繼電保護實訓
4.1低壓配電線路分級保護
4.2接地保護
5、高壓供電線路繼電保護實訓
5.1高壓線路定時限的過電流保護
5.2高壓線路反時限的過電流保護
5.3高壓線路電流速斷保護
6、供配電系統的二次回路與自動裝置系統實訓
6.1高壓斷路器的控制和信號回路
6.2電測量?jì)x表與絕緣監視
6.3電力線路的自動重合閘
6.4供配電系統的備用電源自動投入
6.5供配電系統的無功功率補償
7、高層建筑電氣設備配電系統實訓
7.1建筑照明系統配電
7.2建筑動力系統配電
7.3建筑弱電系統配電
|
