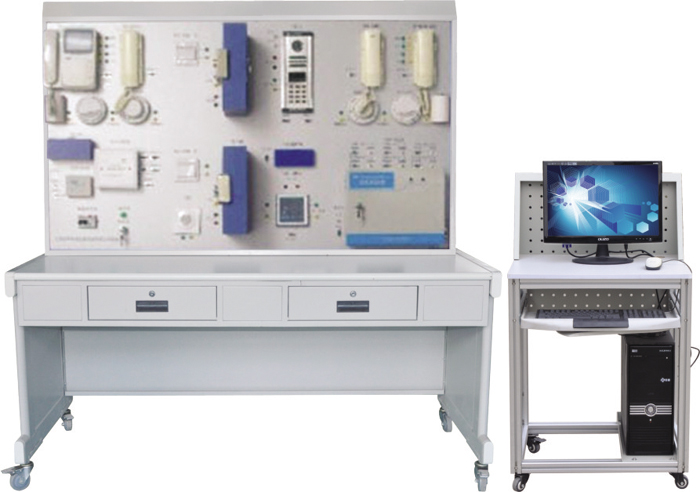

SB-Y2型樓宇對講及門禁系統實訓裝置

一、裝置組成：
1、本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡(luò )控制器、門禁考勤機、電腦中心軟件系統等組成，能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接、，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。

2、20H-120VB1對講主機：
 對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：主機外殼采用不銹鋼材料。整體結構和內部結構設計合理，便于安裝和維修。主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。
 分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。主機開鎖密碼由管理中心隨意更改。電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。
 采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統。
 可視分機設有4防區報警控制器，報警器控制功能強，使用方便。
 管理中心可連接個人電腦，使用TRONIC?2000智能小區管理系統軟件。
 可視對講：主機呼叫分機實現可視對講。
 遙控開鎖：分機和管理中心機可遙控開鎖。
 密碼開鎖：由管理員隨意修改開鎖密碼。
 管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。
 分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。
 監視：分機監視主機。
 安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。
 多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。
 分機報警密碼撤布防及修改功能。
 外殼防護等級：
 主機：IP33
分機：IP30
分機內置報警控制器：
四個防區性質：24小時防區，延時防區
 延時防區延時時間：30秒
 密碼撤布防功能，密碼可修改。
 其他：
 配線方式：管理中心到主機為（3+2）總線+1根視頻線，主機至層間分配器為7總線，主機至視頻放大器、分配器為1視頻線，可視電源至視頻放大器、分配器、用戶分機為2+2電源線，層間分配器至用戶分機為5線，視頻分配器至用戶分機為1視頻線。
 開鎖功能：分機開鎖、主機密碼開鎖、管理中心開鎖
 管理中心帶載能力：最多99主機
 主機帶載能力：最多256個層間分配器。（可根據用戶要求進行擴展）
 層間分配器帶載能力： 2、4、8個分機。
3、20H-120VB聯網板：
4、20H-21可視電源：
5、20H-120/D4AF可視戶機帶安防：
6、20H-301/2對講戶機
7、20H-301非可視戶機帶安防：。
8、20H-120/D4AF層間分配器
9、21H-VD-2視頻分配器
10、CKL-106網絡(luò )控制器
11、SK-200視頻輸入卡
12、DF2000電腦中心軟件
13、FL-476紅外探頭
14、SG-278A煤氣探頭
15、SG-168A煙感探頭
16、2000C門禁考勤機
17、DJ2CR電控鎖
18、DJ2CG靈性鎖
19、SCK-01出門按鈕
20、PL-099門鈴
四、實訓項目
1、樓宇對講及門禁系統元件、作用、組成和原理的認識實訓
2、樓宇對講及門禁系統的基本功能演示操作實訓
3、開門按鈕和鑰匙開門演示操作實訓
4、門口機呼叫各話機操作實訓
5、分機監視門口機操作實訓
6、門口機和各分機向管理中心呼叫/緊急報警操作實訓
7、管理中心呼叫/監視主機及呼叫分機操作實訓
8、室內安防可視機和室內安防話機的安防模擬報警操作實訓
9、門禁機刷卡開鎖和管理中心的遠程開鎖操作實訓
10、密碼開鎖操作實訓
11、通過門禁機按門鈴呼叫操作實訓
12、門口機的編程操作實訓
13、參數設置操作實訓
14、戶機設置操作實訓
15、住戶資料操作實訓
16、通話操作實訓
17、門口機狀態監控操作實訓
18、報警處理操作實訓
19、數據處理操作實訓
20、門禁設置操作實訓
21、門禁發卡操作實訓

22、線路故障的判斷與處理實訓
23、程序設置錯誤的判斷與糾正實訓
24、按線路圖將各部分連線實訓
25、設計并安裝一個簡易應用系統
26、軟件報警處理設置操作
27、電腦管理中心軟件操作
三、系統技術指標：
工作電壓：?jiǎn)蜗嗳�線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
