SB-A1閉路電視監控及周邊防范系統實驗實訓裝置

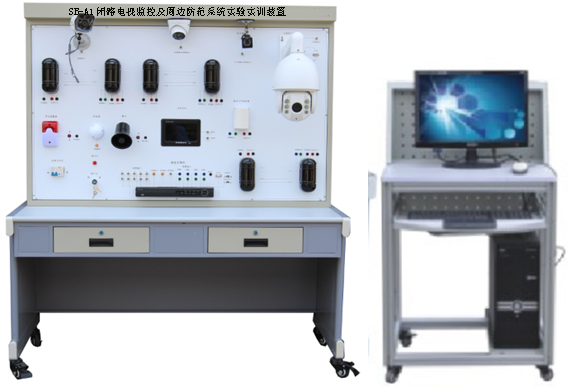

一、設備圖片：
二、功能特點及概述：
1、系統模塊由視頻監控板塊、視頻視區模塊、防盜監測模塊、綜合實訓完成，從而讓學生輕身體驗閉路電視監控系統與防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。

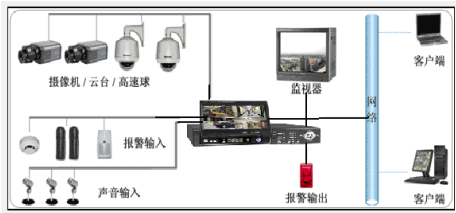

系統原理：
特點1：具有四種不同視頻攝像機、視頻清淅。
特點2，多個報警點、多種型式報警探測器的使用
特點3：具有高清槍式攝像機、紅個攝像機、無線攝像機、半球攝像機、微小型攝像機，人工報警模擬按鈕，自動紅外報警探測器等，超大容機量、自動錄像、定時錄像、移動貞測等。
2、主機功能
1)每個通道都支持雙碼流壓縮，、
2)每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。
3)每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。
4)支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。
5)支持視頻輸入、視頻輸出質量選項配置。
6)支持水印技術。
7)支持零通道編碼。
8)本地監控
9)支持 HDMI、VGA、CVBS 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。
10)支持高清 HDMI 顯示，最高分辨率達 1080p；支持高清 VGA 顯示，最高分辨率達 1080p。
11)支持多畫面分割下不同通道并行預覽與回放。
12)支持單、多畫面預覽，預覽通道順序可調。
13)支持預覽便捷菜單操作。
14)支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。
15)可屏蔽指定的預覽通道。
16)支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。
17)支持視頻隱私遮蓋。
18)支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。
19)云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。
20)硬盤文件管理
21)支持 2 個 SATA 硬盤。
22)支持網絡(luò )遠程管理和使用硬盤。
23)支持硬盤盤組管理，不同通道可設不同的錄像保存周期。
24)支持硬盤屬性設置：冗余、只讀、可讀寫。
25)支持硬盤配額管理，不同通道可分配不同的錄像保存容量。
26)錄像與回放
27)支持假日配置功能。
28)支持循環寫入和非循環寫入兩種模式。
29)支持定時和事件兩套壓縮參數。
30)錄像觸發模式包括手動、定時、報警、移動偵測、動測或報警、動測且報警等。
31)每天可設定 8 個錄像時間段，不同時間段的錄像觸發模式可獨立設置。
32)支持移動偵測錄像、報警錄像、動測且報警錄像、動測或報警錄像的預錄及延時；定時和手動錄像的預錄。
33)支持按事件（報警輸入、移動偵測）查詢錄像文件。
34)支持標簽自定義，按標簽查詢和回放錄像文件。
35)支持錄像文件的鎖定和解鎖。
36)支持按通道號、錄像類型、文件類型、起止時間等條件進行錄像資料的檢索和回放。
37)支持對錄像文件中的指定區域進行移動偵測動態分析。
38)支持回放時對任意區域進行局部電子放大。
39)支持回放時的暫停、快放、慢放、前跳、后跳，支持鼠標拖動定位。
40)支持錄像文件倒放。
41)資料備份
42)支持按文件進行批量備份。
43)支持回放時進行剪輯備份。
44)支持備份設備的管理與維護。
3、云臺控制器的操作
1）在系統畫面打開云臺控制器，分別用黍標點擊，上UP 下DOWN 左 LEFT 右RIGHT 自動 AUTO。變焦、聚焦、光圈，進行運鏡控制
1)防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。
2)報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常入口進入時，探測器會(huì )立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。
三、系統技術指標：
1.工作電壓：?jiǎn)蜗嗳�(xiàn)220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護： 系統供電：電源的供給保證整個閉路監控報警系統的正常運轉，系統的供電采用集中供電，具有漏電自動保護裝置.
5.故障設置：具有故障設置系統
四、實訓項目：
1.各種攝像機的認識與接線
2.監控系統與報警系統的聯動操作與接線
3.各種攝像機在生活在的用途
4.室內全方位云臺、解碼器的接線與操作
5.各類鏡頭的安裝及調試
6.攝像機的通道設置與定時錄像設置
7.USB備份處理
8.與網絡(luò )視頻傳輸入的綜合擴展實訓
9.閉路電視監控軟件的操作
10.云臺解碼器的設置與操作
11.攝像機的圖像調試與安裝
12.攝像機的各種不同場所的用途
13.報警點的接入與控制操作
14.與綜布系統聯接的實訓
15.網絡(luò )視頻的傳輸與調試
五、設備主要配置單：
|
序號及名稱 |
組成 |
功能 |
數量 |
|
閉路電視監控及周邊防范系統實訓裝置 |
視音頻同步硬盤錄像主機 |
每個通道都支持雙碼流壓縮，、
每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。
每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。
支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。
支持視頻輸入、視頻輸出質量選項配置。
支持水印技術。
支持零通道編碼。 支持 HDMI、VGA、CVBS 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。
支持高清 HDMI 顯示，最高分辨率達 1080p；支持高清 VGA 顯示，最高分辨率達 1080p。
支持多畫面分割下不同通道并行預覽與回放。
支持單、多畫面預覽，預覽通道順序可調。
支持預覽便捷菜單操作。
支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。
可屏蔽指定的預覽通道。
支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。
支持視頻隱私遮蓋。
支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。
云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。 DS-7808/16H -SH、支持 2 個 SATA 硬盤。 支持網絡(luò )遠程管理和使用硬盤。 支持硬盤盤組管理，不同通道可設不同的錄像保存周期。 支持硬盤屬性設置：冗余、只讀、可讀寫。 支持硬盤配額管理，不同通道可分配不同的錄像保存容量。 網絡(luò )傳輸功能： 系統內置網絡(luò )傳輸功能，通過網絡(luò )可實現聯網計算機的“中心集中錄像”或“網絡(luò )分布式錄像”，充分利用了網絡(luò )資源，提高了系統的可靠性和可用性。網絡(luò )傳輸采用了標準的TCP/IP協議，具有WIFI功能，可與互聯網對接，支持手機APP
|
1 |
|
網絡(luò )控路由器 |
具有WIFI功能
|
1 | |
|
顯示器 |
9寸多路監視 |
1 | |
|
云臺 |
懸掛安裝，光損失小于一個F級，轉角：水平355度、垂直90度，轉速：水平160/秒、垂直60/秒。 |
1 | |
|
解碼器 |
云鏡控制、操作鍵盤與485控制接口(可以控制云臺轉動) 云臺一體機 |
1 | |
|
可變鏡頭 |
06mm-36mm。 |
1 | |
|
金屬支架 |
掛墻式 |
1 | |
|
球攝像頭 |
720線以上，波長850NM |
1 | |
|
彩色攝像機 |
720線以上，波長850NM |
1 | |
|
紅外攝像機 |
720線以上，波長850NM。 |
1 | |
|
報警器 |
探測距離6m，采用8-Bit低功耗微處理器，自動溫度補償技術；靜態電流：≤20mA；工作電壓：DC9-16V |
1 | |
|
對射探測器 |
室外40米/室內120米，2光束同時遮斷檢知式。 |
1 | |
|
紅外攝像機支架 |
和攝像機配套，護罩：鋁合金外殼；支架：鋅鋁合金。 |
1 | |
|
視頻插座 |
9 | ||
|
視頻跳線 |
5 | ||
|
插座 |
1 | ||
|
故障開關 |
16 | ||
|
漏電保護開關 |
1 | ||
|
鎖開關 |
1 | ||
|
實訓桌和實訓屏架 |
1套 | ||
|
電腦桌 |
1套，電腦自備 | ||
|
