SBBAZM-1樓宇照明系統實訓系統（LON總線型）

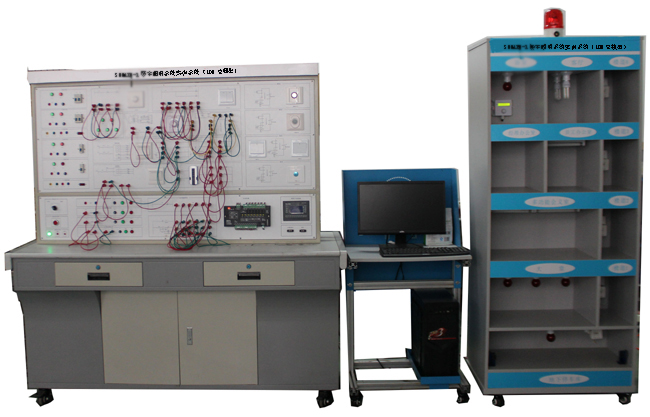

一、設備圖片：
一、功能概述：
1.本實驗系統要求由三部分構成：照明系統控制屏、照明演示柜、軟件工程。
2.照明系統控制屏要求設有4個樓層配電箱、2個中間配電箱、1個航空障礙照明配電箱、
3.1個地下停車場配電箱、1個應急照明配電箱、10種場所的照明為對象，按照不同場所的
4.照明要求分別設置不同的照明控制方式，其中樓道照明要求采用了觸摸延時開關、人體
5.感應開關、單板開關、聲控開關對不同樓道照明進行控制。系統同時必須使用通用的
6.DDC控制模塊通過LONWORKS總線通信協議組網和上位機軟件系統對不同場所的不同照明
7.要求進行遠程控制。
8.照明演示柜要求為樓宇照明控制部分的演示對象，仿實物化設計，屬于半實物。
9.要求采用分層結構，能模擬樓層整體照明效果，實物模式，分為五層結構，分別是體現
10.多種照明場景。照明場景，可模擬9種場所：航空，臥室，客廳，經理辦公室，員工辦
11.公室，多功能會(huì )議廳，大堂，地下停車場和樓道，其中多功能會(huì )議廳具有8種情景。整
12.個照明演示系統分別設有頻閃燈、白熾、熒光燈、筒燈和光字牌，能真實模擬各場所對
13.照明控制以及照明效果的要求。
14.下位機系統要求采用DDC控制器，實現現場數據的采集和開關控制，并可完成照明線
15.路的控制，通過LonWorks總線與上位機系統通信。通過Lonmaker3.1編程軟件可設置DDC
16.控制器程序。
17.上位機監控系統要求采用組態軟件編寫，配備監控系統軟件實現對照明系統的遠程監控。
三、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：對象系統755mm×450mm×1812mm、
5.控制屏1512mm×800mm×1645mm
6.安全保護：具有漏電自動保護功能
四、完成的教學內容：
1.常用燈具的認知與應用
2.照度傳感器認知與應用
3.動靜探測器認知與應用
4.遙控照明控制器認知與應用
5.照明燈具及普通控制設備的安裝和調試控制
6.應急照明設備的控制
7.時間表控制模式下照明線路組建和控制
8.情景切換控制模式下照明線路組建和控制
9.遠程強制控制模式下照明線路組建和控制
10.動態控制模式下照明線路組建和控制
11.樓宇照明運行線路整體設計
|
