SB-ZHBX實訓墻綜合布線實訓裝置

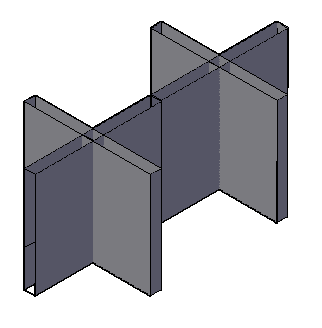

綜合布線實訓間參考圖
一、產品規格：
裝置應由4模塊，邊界尺寸為需≥長2.0米、高2.3米、寬1.2米）（每堵墻模塊尺寸需≥長1.2米、高2.3米、厚0.12米），靈活組裝成需要的各種配置墻體。
二、產品配置：
1、內外全鋼質結構，鋼板墻厚度≥1.8mm，本套產品組成一個模擬房間結構，用于布線實訓，智能樓宇安防實訓，智能建筑工程實訓等。
2、布線實訓樓裝置為全鋼結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。
3、整體采用冷軋鍍鋅鋼板，表面平整，不設任何凹槽結構�？紤]學生實訓沖擊因素，厚度≥1.8mm，若厚度不能達到要求，供貨后也將拒絕驗收。
4、墻面內嵌不銹鋼內螺紋孔（M5型），孔距30*30毫米，使用M6加帽螺釘（杜絕自攻螺釘掛接設備不牢的安全隱患）牢固掛接網絡(luò )設備、插座、機柜。
5、實訓區的墻面可以模擬綜合布線系統的水平、垂直子系統進行線槽安裝和線纜布放，能模擬工作區子系統進行信息插座的安裝。
6、實訓區實訓角模塊包含有材質為鋁鎂合金的6U機柜2個，共計2套。安裝有模擬二層建筑結構。
7、裝置頂部配有開放式線纜橋架，方便觀察走線方向。
8、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本。

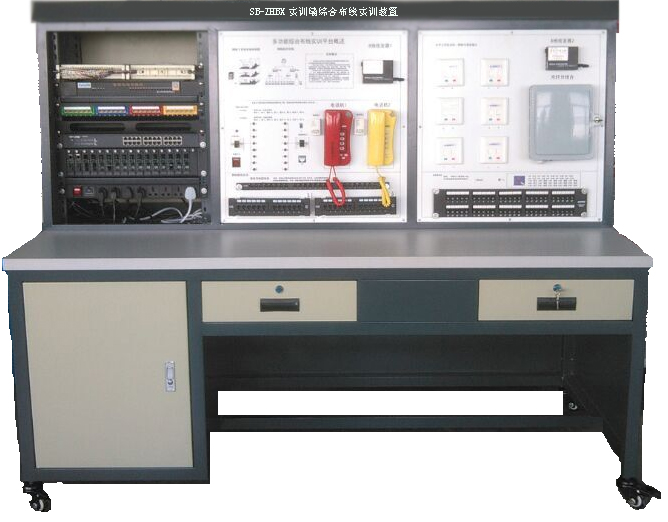

三、綜布線鏈路實訓臺
1、設備設備有開放式機柜部份、網絡(luò )設備、高級噴塑鋼結結構、高級鋁塑掛板、電源控制器、單口面板、雙口面板、四口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、光纖跳線、語音跳線、數據跳線、光纖適配器、110式100回線高頻接線模塊盤、6類24網絡(luò )配線架、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、超五類4對UTP電纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡(luò )測試儀、實訓考核系統、輔材及工具等組成。外形：1800㎜×800㎜×1600㎜。
2、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。
四、完成的訓內容
1) 設備間子系統實踐；
2) 工作區子系統實踐；
3) 管理區子系統實踐；
4) 配線區子系統實踐
5)；干線（垂直）子系統實踐
6)；水平子系統實踐
7)；干線子系統實踐；
8) 網絡(luò )評測與連接實踐；
9）可接門禁的接線測試
10)；可接考勤的接線測試
11)；獨立模塊的獨立認識、接線；
12) 數字電視接線實踐、建筑群子系統實踐；
13) 數據模塊、語音模塊、光纖模塊制作實踐；
14) 數據、語音安裝調試實踐；
15) 數據、語音通信、交換傳輸實踐；
16) 系統整合的接線、設置、操作和演習
17）交換機、光纖收發器網絡(luò )測試儀的實踐
五、設備列表
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
模擬設備房間 |
1800*800*1600 |
1 |
|
2 |
光纖插座（SC） |
10個 | |
|
3 |
光纖插座（SC） |
10個 | |
|
4 |
光纖收發器 |
1套 | |
|
5 |
光纖適配器 |
1套 | |
|
6 |
110式100回線接線模塊盤 |
1個 | |
|
7 |
五類1對UTP線纜 |
5米 | |
|
8 |
五類4對UTP電纜 |
5米 | |
|
9 |
交換機 |
H3C |
1臺 |
|
10 |
IDC語音模塊 |
20個 | |
|
11 |
六類非屏蔽RJ45插座模塊 |
20個 | |
|
12 |
管理線盤 |
1個 | |
|
13 |
開放式標準機柜 |
1臺 | |
|
14 |
網絡(luò )測試儀 |
2個 | |
|
15 |
視頻光端機 |
1個 |
六、工具及耗材：
|
名稱 |
功能參數 |
數量 | |||
|
綜合布線工具箱 |
工具如下清單內容：包含壓線鉗、剝線器、網絡(luò )單口打線器、網絡(luò )簡易打線器、電話模塊打線器、數字萬用表、網絡(luò )通斷儀、剪刀、活扳手、尖嘴鉗、老虎鉗、一字螺絲刀、十字螺絲刀、壁紙刀、鋼卷尺、PVC線管剪、手工鋸及鋸條、彎管器、絲錐、角尺、水平尺各一套等工具。 |
工具箱采用圓弧型材和鎂鋁合金外殼或ABS材料，所有工具均為國際標準施工工具，符合中國國家布線施工標準。每個工具都有標簽對應。
|
1套 | ||
|
綜合布線工具箱 |
1、十字螺絲刀2把 2、一字螺絲刀1 把 3、單用打線刀2把 4、5對打線刀1把 5、RJ3用壓線鉗2把 6、剝線器2個 7、斜口鉗1把 8、尖嘴鉗1把 9、老虎鉗1把 10、活動扳手1把 11、通斷測試儀2個 12、計算器1個 13、5m卷尺1個 14、鋁角尺1個 15、美工刀2個 16、裁管刀1個 17、線槽剪刀1把 18、35cm鋸子1把 19、Ф20彎管器1個 20、5m穿線器1條 21、4厘鉆頭2個 22、6厘鉆頭2個 23、8厘鉆頭2個 24、水晶頭10個 |
同時滿足兩人配線架端接、模塊端接、水晶頭制作、通斷測試。 |
1套 | ||
|
品名 |
規格 |
數量 |
單位 | ||
|
PVC槽管 |
39*19PVC難燃線槽 |
聯塑 |
3.8米/條 |
20 |
條 |
|
PVC槽管 |
39*19PVC難燃線槽角彎 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
39*19PVC難燃線槽三通 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
39*19PVC難燃線槽內角 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
39*19PVC難燃線槽外角 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
39*19PVC難燃線槽終端頭 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
24*14PVC難燃線槽 |
聯塑 |
3.8米/條 |
20 |
條 |
|
PVC槽管 |
39*24*39PVC難燃線槽三通 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
￠32難燃PVC管 |
聯塑 |
3.8米/條 |
20 |
條 |
|
PVC槽管 |
￠32難燃PVC管直通 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
￠32難燃PVC管三通 |
聯塑 |
20 |
只 | |
|
PVC槽管 |
￠32難燃PVC管接頭 |
聯塑 |
20 |
只 | |
|
五金 |
塑料底盒 |
VCOM |
20 |
個 | |
|
五金 |
扎帶 4*150 |
國標 |
1000支/包 |
2 |
包 |
|
五金 |
扎帶 5*250 |
國標 |
250支/包 |
2 |
包 |
|
五金 |
扎帶 8*300 |
國標 |
250支/包 |
2 |
包 |
|
線材 |
5eUTP |
VCOM |
305米/箱 |
2 |
箱 |
|
線材 |
多模鎧裝4C光纜(室外） |
VCOM |
62.5um/125 |
8 |
米 |
|
線材 |
多模 2芯ST-ST3米跳線 |
VCOM |
10 |
條 | |
|
線材 |
多模ST尾纖 |
VCOM |
10 |
條 | |
|
接插件 |
5eUTP水晶頭(二叉) |
VCOM |
5 |
盒 | |
|
接插件 |
5e打線式信息模塊 |
VCOM |
20 |
個 | |
|
接插件 |
5e免線式信息模塊 |
VCOM |
50 |
個 | |
|
接插件 |
ST耦合器 （陶） |
VCOM |
12 |
個 | |
|
接插件 |
面板(雙口) |
VCOM |
20 |
個 | |
|
實訓配件 |
操作臺可更換打線模組 |
VCOM |
48 IDC |
8 |
個 |
|
綜合布線實訓室教學光盤 |
視頻動畫版，用動畫和視頻演示網線制作模塊端接光纖熔接鏈路測試等安裝操作步驟 |
1套 | |||
|
配套綜合布線實訓指導書 |
電子版與紙質版，十多個實訓項目包括實訓題目、實訓目的、實訓環境、實訓工具、實訓步驟、實訓報告等內容 |
1套 | |||
|
