PLC可編程控制器實驗臺（三菱FX3U-48MR、變頻、觸摸屏）

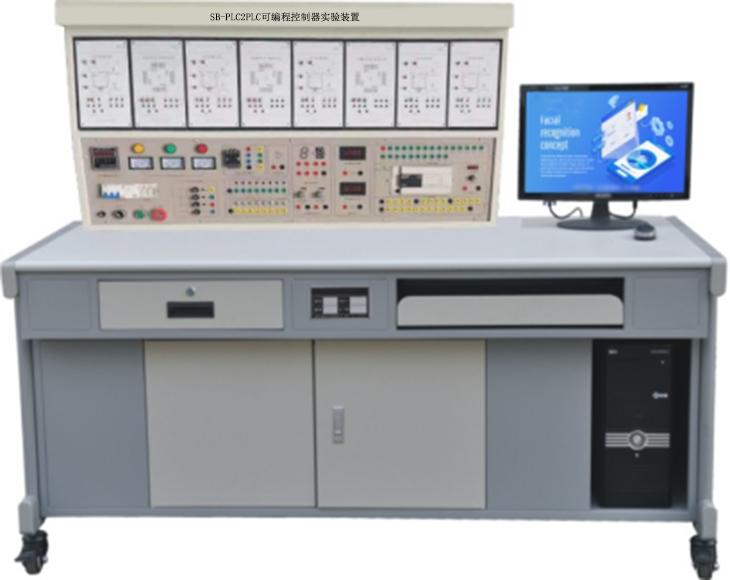

SB-PLC2PLC可編程控制器實驗臺（變頻、觸摸屏）
PLC可編程控制器實驗臺 （含變頻、觸摸屏）可編程控制器（PLC）實驗室設備由上海碩博教儀制造企業"碩博科教"提供，采用三菱、西門子、PLC可編程控制器實驗裝置 （含變頻、觸摸屏）可編程控制器（PLC）實驗室是我系重要的實驗室之一，學生在該實驗室中可以自定設計方案完成課內實驗，也可以自擬題目進行課外實驗，加深學生對可編程控制器的理解，提高學生的實際動手能力�？删幊炭刂破鲗�(shí)驗室除承擔可編程控制器課程的原理、編程及基本應用實驗、綜合應用實驗等教學任務外，還承擔電子信息工程和自動化專業學生的課程設計、畢業設計等工作，采用西門子S7-200編程控制器，支持PLC基礎實驗：PLC的基本指令編程練習、裝配流水線的模擬控制、五相步進電機的模擬控制實驗、十字路口交通燈控制實驗、水位控制實驗等；PLC網絡(luò )控制實驗：PLC主機網絡(luò )實驗、PLC通訊實驗、四層電梯實物模型控制等。
可編程邏輯控制器(PLC)技術一項實用性較強的技術。實驗是可編程邏輯控制器課程教學的重要環節，通過實驗可以使理論教學和實踐能力的培養相結合，以理論指導實踐，以實踐驗證基本理論；同時對提高學生對所學知識的綜合運用能力，加強學生動手和實踐能力，提高學生就業競爭力具有重要的意義。
一、PLC可編程控制器實驗裝置技術性能：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz；裝置容量：＜0.5kVA、重量：100kg；外形尺寸不小于 ：1700mm×700mm×1500mm。
2、實訓臺要求：實訓臺要求為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方，具有漏電壓、漏電流保護裝置，安全符合國家標準。
3、控制屏要求：要求采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
（1）交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）服務管理器平臺：要求具有定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）電源及儀表平臺：直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～30V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、直流24V繼電器、信號轉換座若干。
二、PLC可編程控制器實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～15V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．三相四線380V輸出，由三只電壓表指示輸出電壓
D．0-30V/2A直流穩壓電源輸出
2）PLC主機及實驗模塊的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
4）PLC主機配置
配置三菱FX3U-48MR PLC主機， 24路數字量輸入/24路數字量輸出，集成通訊接口。
5）實訓桌
實訓桌為全鋼結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．與、或、非邏輯功能實驗
7．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
1．自動裝配流水線模擬控制
2．加工中心模擬控制
3．多種液體混合裝置模擬控制
4．自動售貨機模擬控制
5．搶答器模擬控制
6．自控軋鋼機模擬控制
7．音樂(lè )噴泉模擬控制
8．四節輸送帶模擬控制
9．四層電梯模擬控制
10．機械手控制模擬控制
11．水塔水位模擬控制
12．自控成型機模擬控制
13．自動送料裝車模擬控制
14．郵件分揀模擬控制
15．八段數碼管模擬控制
16．天塔之光模擬控制
17．交通信號燈模擬控制
3）PLC、三相電機技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于PLC數字量控制方式的多段速
5）PLC、觸摸屏技能實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏對象實驗
（三）PLC實訓模塊
|
序號 |
名稱 |
型號 |
|
|
PLC主機掛箱 |
采用三菱FX3U-48MR,數字量24點輸入/24點輸出 |
|
|
實訓掛箱一 |
裝配流水線/加工中心/多種液體混合裝置/自動售貨機 |
|
|
實訓掛箱二 |
搶答器/自控軋鋼機/音樂(lè )噴泉/四節輸送帶 |
|
|
實訓掛箱三 |
四層電梯/機械手控制/水塔水位/自控成型機 |
|
|
實訓掛箱四 |
自動送料裝車/郵件分揀/八段數碼管/天塔之光/交通信號燈控制 |
|
|
變頻器掛箱 |
配置三菱FR-D720 0.4KW變頻器,變頻器為一體式變頻器，它將整流、逆變單元合在一起了。帶矢量軸，實現矢量控制，帶面板。 |
|
|
觸摸屏實訓掛箱 |
采用昆侖通態7英寸彩色大屏， TPC7062TI，1個232串口，1個485接口，1個以太網接口 |
四、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
|
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
|
|
實訓考核桌 |
張 |
1 |
|
|
|
|
PLC實訓模塊 |
塊 |
1 |
實訓掛箱一 |
裝配流水線/加工中心/多種液體混合裝置/自動售貨機 |
|
|
|
|
|
實訓掛箱二 |
搶答器/自控軋鋼機/音樂(lè )噴泉/四節輸送帶 |
|
|
|
塊 |
1 |
實訓掛箱三 |
四層電梯/機械手控制/水塔水位/自控成型機 |
|
|
|
塊 |
1 |
實訓掛箱四 |
自動送料裝車/郵件分揀/八段數碼管/天塔之光/交通信號燈控制 |
|
|
|
塊 |
1 |
實訓掛箱五 |
繼電器控制實驗掛箱（一） |
|
|
PLC主機掛箱 |
套 |
1 |
FX3U-48MR |
|
|
|
變頻器掛箱 |
塊 |
1 |
D720 |
|
|
|
觸摸屏實訓掛箱 |
塊 |
1 |
7英寸 TPC7062TI |
|
|
|
三相電機 |
臺 |
1 |
交流380V/△/Y/180W |
|
|
10 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
|
實驗導線 |
條 |
15 |
藍色Ф4自鎖線（100CM） |
|
|
|
|
條 |
15 |
綠色Ф4自鎖線（100CM） |
|
|
|
|
條 |
2 |
黑色Ф4自鎖線（100CM） |
|
|
|
|
條 |
6 |
黃色Ф4自鎖線（30CM） |
|
|
|
|
條 |
2 |
黃色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
2 |
綠色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
2 |
紅色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
3 |
黃色Ф4護套自鎖線（50CM） |
|
|
|
|
條 |
2 |
綠色Ф4護套自鎖線（500CM） |
|
|
|
|
條 |
2 |
紅色Ф4護套自鎖線（500CM） |
|
|
11 |
計算機 |
臺 |
1 |
自備 |
|
