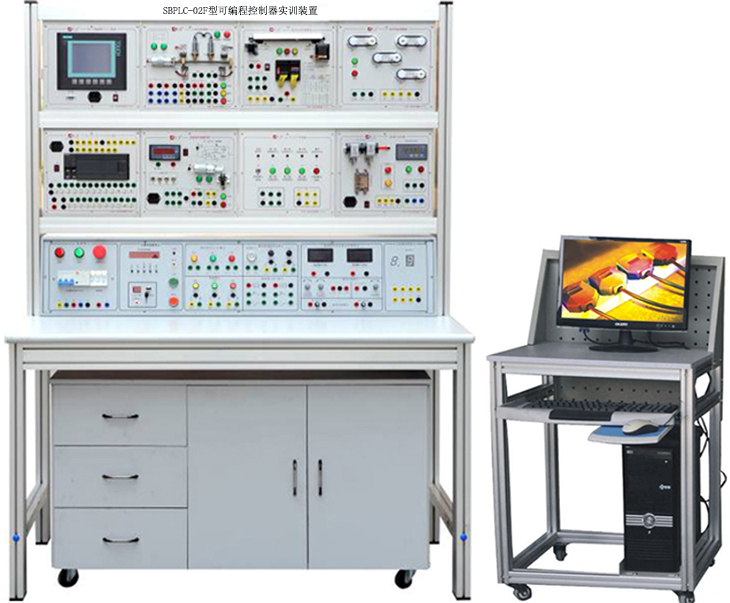

SBPLC-02F型可編程控制器實訓裝置
一、概述
可編程控制器實訓裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
二、系統構成
1.PLC可編程控制器實驗臺（演示屏與控制箱構成）
2.PLC可編程控制器實驗演示裝置
3.PLC可編程控制器操作桌：
外形尺寸：1680mm×750mm×1600mm
4.編程應用軟件
5.仿真教學軟件
6.PLC及轉接通訊電纜
7.電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺控制箱技術指標
1.電源
（1）電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
（2）電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主機配置
1.PLC主機：輸入：24點 輸出24點
2.型號：三菱FX3U-48MR PLC
3.輸出電壓：直流24V，電壓表指示
4.利用應用軟件編程。
5.電源輸入：交流220V，50Hz
五、PLC可編程控制器主要功能：
1.功能包括
（1）交流電源輸入區
（2）PLC主機、編程電纜
（3）LED發光管、指示燈
（4）輸出負載指示
（5）輸入模擬開關（按鈕和開關）
（6）LED數碼管、蜂鳴器
（7）直流穩壓電源5V1A，24V2A
（8）PLC輸入、輸出端口
2.PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3.PLC主機一般采用日本原裝的三菱FX系列主機。如用戶要求時也可配備其他型號主機。
4.實驗臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。
5.實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由7塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一：
1.交通信號燈PLC自動控制
2.機械手控制
3.多種液體混合控制
4.自動送料裝車
功能單元二：
5.天塔之光
6.藝術彩燈
7.LED數碼管顯示
8.步進電機的PLC控制
功能單元三：
9.自動售貨機模擬控制
10.自控軋鋼機模擬控制
11.水塔水位控制
12.自動成型模擬控制
功能單元四：
13.洗衣機控制
14.電鍍生產線控制
15.郵件分揀機控制
功能單元五：
16.電機的PLC控制
17.基礎實驗
功能單元六：SB017 四層電梯控制
七、實驗項目
（一）PLC可編程控制器實驗系統：
1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.攪拌器的PLC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗
10.四層電梯的PLC自動控制實驗
11.電鍍過程控制實驗
12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗
14.步進電機的PLC控制
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗
19.水塔自動供水控制系統實驗
20.郵件自動分揀實驗
21.自動洗衣機控制系統模擬實驗
22.變頻器的通訊控制
23.變頻器的參數設置
24.變頻器的面板啟動
25.變頻器的外部端子控制
26.變頻器的模擬量控制
八、PLC綜合實驗裝置配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 |
|
1 |
實驗屏 |
|
1 |
臺 |
鋁合金 |
|
2 |
電源控制箱 |
|
1 |
臺 |
鋼質噴塑 |
|
3 |
實驗桌 |
|
1 |
張 |
鋁木結構 |
|
4 |
PLC主機 |
FX3U-48MR+FX3U-485BD |
1 |
套 |
|
|
5 |
變頻器 |
FR-E740-0.4KW |
1 |
套 |
|
|
6 |
三相異步電機 |
|
1 |
臺 |
|
|
7 |
學生凳 |
|
2 |
張 |
塑鋼結構 |
|
8 |
PLC編程電纜 |
USB-FXSC09 |
1 |
根 |
|
|
9 |
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） |
功能單元一 |
1 |
塊 |
|
|
10 |
功能單元二 |
1 |
塊 |
|
|
|
11 |
功能單元三 |
1 |
塊 |
|
|
|
12 |
功能單元四 |
1 |
塊 |
|
|
|
13 |
功能單元五 |
1 |
塊 |
|
|
|
14 |
功能單元六 |
1 |
塊 |
|
|
|
15 |
軟件 |
演示板原程序及三菱編程軟件 |
1 |
套 |
|
|
16 |
PLC仿真軟件教育版 |
1 |
套 |
|
|
|
17 |
說明書 |
|
1 |
本 |
|
|
18 |
專用導線
|
紅色 |
10 |
根 |
|
|
19 |
黑色 |
1 |
根 |
|
|
|
20 |
黃色（短線） |
10 |
根 |
|
|
|
21 |
藍色（短線） |
10 |
根 |
|
