SBSJ-10型機械設計陳列柜
一、概述：
機械設計陳列柜,機械設計零件陳列柜，是根據機械設計（零件）課程基本要求設計制造的實驗設備。陳列柜通過機械零件模型或實物，配合相應的圖文資料，形象地展示與解說機械設計的基本知識，加強學生對通用機械零件的類型、結構特點及其設計的感性認知，為進一步學習機械設計奠定基礎。
二、技術規格：

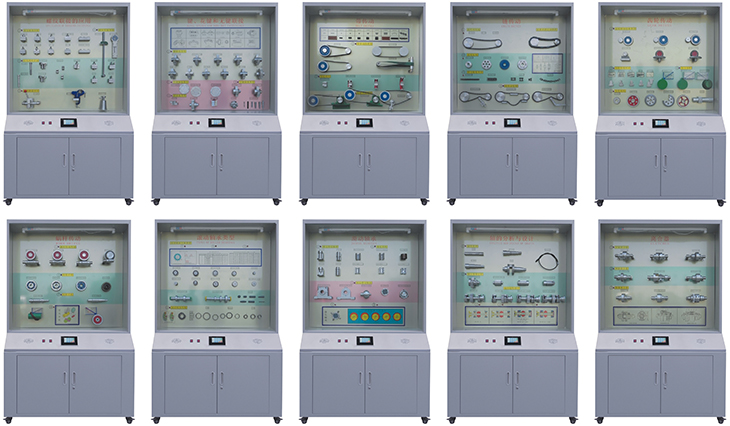

（1）全套陳列柜由10個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜內上部印有中英文陳列柜名稱，方便識別；
（4）柜頂部罩板內裝有照明日光燈，符合人機工程要求；
（5）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（6）柜背設有對開門，有利維護設備和方便維修。
（7）柜底裝有萬向輪，方便移動。
（8）電動模型采用微電機用單片機驅動
（9）控制采用4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房?jì)嚷曇艉炅痢?/span>
（10）模型材料采用90％鋁合金制作，其他采用實物、有機玻璃與工程塑料制作。
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械基礎課程教學改革的需要，按照"塑造實物教材、營造實踐環境和促進學生自主認知的基本理念進行優化設計，使"知識、認知、思考"三元一體，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械設計課程內容進行較全面的展示，包括機械聯接、機械傳動、軸系零部件、潤滑與密封等，提供內容豐富的機械設計知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
四、機械設計陳列柜設備的基本參數及配置：
|
序號 |
陳列柜陳列內容明細 |
|
1、螺紋聯接的應用 |
A、螺紋聯接應用（3件） 開合螺母、虎鉗（實物）、螺旋起重器 B、螺紋聯接防松（10件） 對頂螺母、自鎖螺母、彈簧墊圈、開口銷與開槽螺母、止動墊圈、墊片、串連鋼絲、串連鋼絲(錯誤)、沖點、端鉚 C、螺紋聯接預緊（2件） 測力矩扳手定力矩扳 D、提高強度措施（12件） 均載螺母結構、球面墊圈、腰桿狀螺栓、空心螺栓、懸置螺母、汽缸密封元件：軟墊片密封、密封環密封、彈簧墊圈、腰環螺栓聯接 |
|
2、鍵、花鍵和無鍵聯接 |
A、鍵聯接類型（11件）及圖片（細齒花鍵） 普通平鍵聯接：圓頭平鍵、方頭平鍵、半圓頭平鍵 導向平鍵聯接、滑鍵聯接、半圓鍵聯接 楔鍵聯接：圓頭楔鍵、方頭楔鍵、鉤頭楔鍵 切向鍵聯接 B、花鍵聯接類型（3件） 矩形花鍵聯接 漸開線花鍵聯接 三角形花鍵聯接 C、無鍵聯接類型（2件） 型面聯接（一） 型面聯接（二） D、銷聯接類型（10件） 安全銷、聯接銷、螺桿圓錐銷（端部帶螺紋的圓錐銷）、開尾圓錐銷 銷類零件（標準件）（圓柱銷、圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、槽銷、開口銷） |
|
3、帶傳動 |
A、帶傳動類型（4件） 平帶傳動 V帶傳動 同步帶傳動 交錯軸傳動 B、帶的類型（9件） O,A,B,C,D同步、平皮帶，V型接頭，多楔帶 C、帶輪結構（4件） 實心式V帶帶輪 腹板式V帶帶輪 孔板式V帶帶輪 輪輻式V帶帶輪 D、張緊裝置（3件） 定期張緊、自重式自動張緊、張緊輪張緊 |
|
4、鏈傳動 |
A、鏈傳動組成（1件） 鏈條、主動鏈輪、從動鏈輪 B、鏈傳動運動特性 多邊形效應模型 C、鏈輪結構（4件） 整體式鏈輪、 孔板式鏈輪、齒圈焊接式鏈輪、 齒圈螺釘聯接式鏈輪 D、傳動鏈類型（4件） 單列滾子鏈 雙列滾子鏈 齒形鏈 E、鏈傳動張緊裝置（3件） 張緊輪定期調整、張緊輪自動張緊、壓板和托板張緊 |
|
5、齒輪傳動 |
A、齒輪傳動基本類型（6件） 直齒輪傳動、 斜齒輪傳動、 人字齒輪傳動、齒輪齒條傳動、 直齒圓錐齒輪傳動、曲齒錐齒輪傳動 B、輪齒失效形式（5種） 齒面點蝕、輪齒折斷、齒面膠合、齒面磨損、塑性變形 C、輪齒受力分析（3件） 直齒輪傳動受力分析 斜齒輪傳動受力分析 錐齒輪傳動受力分析 D、齒輪結構（5件） 齒輪軸 實心式齒輪 腹板式結構 加筋腹板式結構 輪輻式齒輪 |
|
6、蝸桿傳動 |
A、蝸桿傳動類型（3件） 普通圓柱蝸桿傳動 圓弧面蝸桿傳動 錐蝸桿傳動 多頭蝸桿 B、蝸輪結構（4件） 齒圈式蝸輪、整體澆鑄式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪 C、蝸桿結構（2件） 有退刀槽蝸桿、無退刀槽蝸桿 D、受力分析（2件） 蝸輪受力分析、蝸桿受力分析 |
|
7、滾動軸承類型 |
A、滾動軸承主要類型（10件） 調心球軸承、調心滾子軸承、圓錐滾子軸承、單向推力球軸承、雙向推力球軸承、深溝球軸承、角接觸球軸承、推力圓柱滾子軸承、圓柱滾子軸承、滾針軸承。 B、軸承代號表 C、直徑與寬度系列對比（2件） 直徑系列的對比 寬度系列的對比 D、滾動軸承結構 軸承結構實物、外圈、滾動體、保持架、內圈 |
|
8、滑動軸承 |
A、向心滑動軸承（5件） 對開式滑動軸承、整體式滑動軸承、多油楔軸承、帶軸套滑動軸承、可傾軸瓦軸承 B、推動滑動軸承（4件） 實心式、單環式、空心式、多環式 C、軸瓦結構（3件） 整體式、剖分式、雙金屬軸瓦 D、動壓軸承工作情況（圖） |
|
9、軸的分析與設計 |
A、軸的類型（5件） 光軸、階梯軸、空心軸、曲軸、鋼絲軟軸 B、軸上零件定位（4件） 套筒圓螺母壓緊、緊定螺釘固定、彈簧擋圈定位、圓錐形軸端定位 C、軸的結構設計（4件） 一、二、三步的模型 |
|
10、聯軸器與離合器 |
A、剛性聯軸器 1、凸比緣式聯軸器， 2、十字滑塊聯軸器， 3、萬向聯軸器 二、彈性聯軸器 1、彈性圓柱銷聯軸器， 2、圓柱銷聯軸器， 3、撓性爪型聯軸器， 4、星形彈性聯軸器 三、離合器 1、牙嵌式離合器， 2、滾柱式定向離合器， 3、多盤摩擦離合器， 4、滾珠安全離合器 |
注：柜上玻璃屬易碎品，由需方單位自配；
|
