平面機構設計及運動組合分析實驗臺

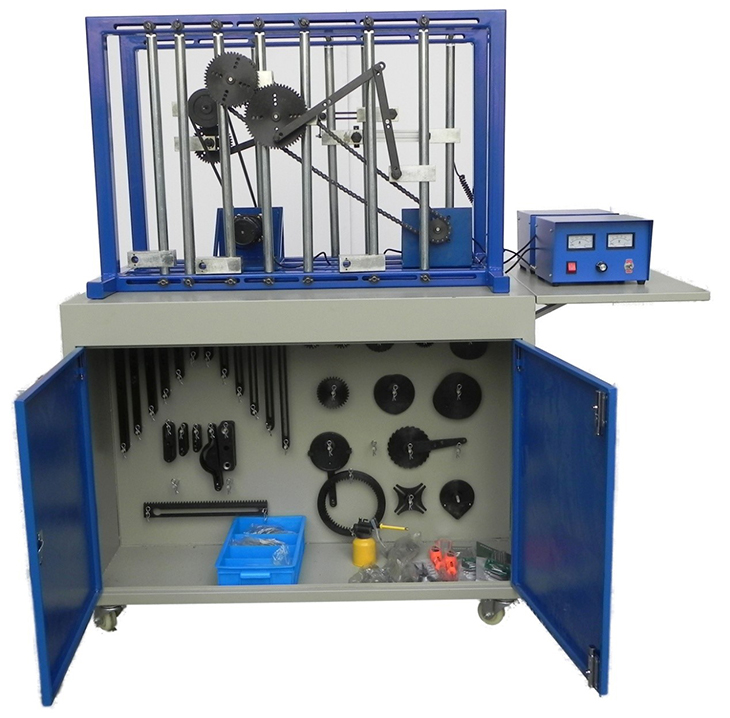

SB-03型平面機構設計及運動組合分析實驗臺
平面機構設計及運動組合分析實驗臺、平面機構創(chuàng )意組合及運動分析實驗臺、機構創(chuàng )新實訓室主要服務于機電一體化技術、數控技術等專業的《機械設計基礎》課程，通過學生動手實踐系統地掌握機構設計，機構運動，機械運動控制等方面的知識，培養學生的創(chuàng )新意識及綜合設計能力。
機構創(chuàng )新實訓室主要實驗教學設備有：機構運動創(chuàng )新搭接實驗臺、平面機構創(chuàng )意組合及運動參數分析實驗臺、便攜式機械系統傳動方案創(chuàng )新設計實驗臺、創(chuàng )新組合式軸系結構設計實驗箱等。所開設的實驗項目主要有：常用機構和機構組合的拼裝；平面運動機構方案創(chuàng )新設計實驗；軸系結構設計組裝；機械系統傳動創(chuàng )新組合設計組裝等。
一、實驗內容
1．平面機構創(chuàng )新設計：學生根據所學知識和實驗臺提供的零件庫，設計平面機構傳動方案。
2．平面機構拼裝：學生可根據本實驗臺提供的13種以上傳動方案或自己的設計方案進行組裝。
3．平面機構運動學測試及仿真實驗：學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分析。
二、性能特點
1，采用全鋼制結構，工作臺架采用雙面操作設計，美觀大方，適用性強，操作方便。
2．所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變對機構運動特性的影響。
3．該實驗臺集平面機構設計、拼裝、測試及性能分析與一體，培養學生綜合設計、創(chuàng )新能力、工程實踐能力、分析問題和解決問題的能力。
4．該實驗臺采用適應高速動態參數測試的PCI數模采集卡進行數據采集，測試速度快、精度高、性能穩定。
5．計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、運動模擬、理論仿真、保存數據和提交實驗報告模板。
三、主要技術參數：
交流帶減速器電機： 90W 220V
測試傳感器：
1、角位移傳感器：輸出電壓：0-5V
脈沖數：500P 1支
2、直線位移傳感器：輸出電壓：0-5V
量程：200L 1支
規格：約1600×650×1350mm
四、提供15種拼裝方案
1、曲柄滑塊機構
2、曲柄導桿機構
3、曲柄導桿滑塊機構
4、曲柄搖塊-齒輪齒條機構
5、曲柄搖塊機構
6、雙曲柄搖塊機構
7、曲柄搖桿機構
8、凸輪機構
9、槽輪機構
10、齒輪-曲柄搖桿機構
11、齒輪-曲柄導桿滑塊機構
12、齒輪-曲柄導桿搖桿機構
13、齒輪-曲柄搖塊機構
14、齒輪-曲柄滑塊機構
15、齒輪-槽輪機構
可以組合其他拼接機構
|
