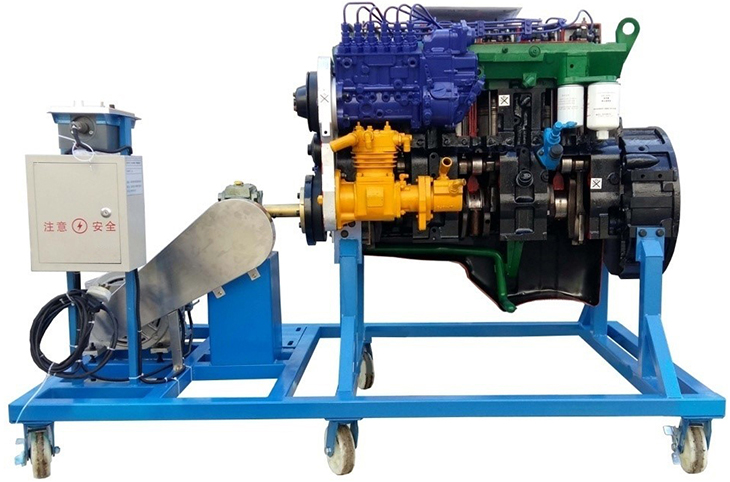

東風天錦內燃機簡易教學模型
一、產品簡介
該設備采用翻新東風天錦發動機解剖動態實訓臺柴油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示柴油發動機內外部結構和部件的運動情況，適用于柴油發動機原理和機械機構的教學。
二、功能特點
1.采用原廠柴油發動機實物總成進行機構切剖，充分展示柴油發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示柴油發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
高壓油泵（驅協機構運行外可觀察）；
三、技術規格
ISD300 50
額定功率 / 轉速 （kW/r/min ） 221/2500
最大凈功率 / 轉速 (kW/r/min ） 215/2500
最大扭矩 / 轉速 （N ·m/r/min ） 1100/1200-1900
缸徑×沖程 （mm × × mm ） 107 × × 124
排量 （L ） 6.7
壓縮比 17.3 ：1
著火順序
1-5-3-6-2-4
外形尺寸：800×600×1200mm(長×寬×高)
動力電源：220V±10% 50Hz
單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
解剖柴油發動機總成 |
|
套 |
1 |
|
|
單相齒輪減速電機 |
|
臺 |
1 |
|
3 |
漏電保護開關 |
|
個 |
1 |
|
4 |
移動臺架(帶自鎖腳輪裝置) |
1400×700×1200mm(長×寬×高) |
臺 |
1 |
|
東風天錦發動機動態實訓平臺（東風天錦EQ4H） |
