大眾-J533系統檢測盒
適用車型：大眾網關控制單元(J533)的整車
一、產品簡介
大眾(邁騰B8)-J965系統檢測盒與大眾整車無損連接使用。

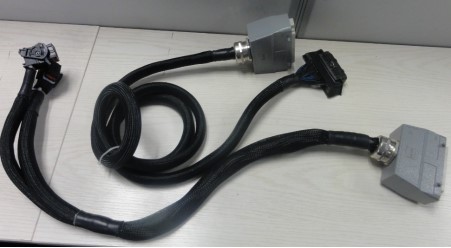

專用線束
檢測盒箱體（參考）

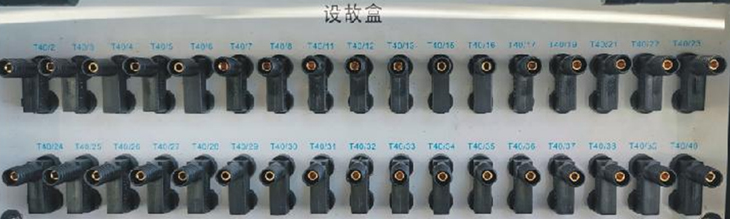

故障裝置
外形參考圖
二、技術參數
1.與大眾網關控制單元(J533)無損對接安裝，進行原車電信號的檢測。
2.檢測平臺可進行插件連接端子電信號檢測功能。
3.該測量盒是以大眾整車為基礎，在不破壞原車電路情況下，可串聯在控制模塊和原車線束之間。
4.通過裝有與原車插頭配套插接器的線束，連接故障設置終端，故障設置終端通過專用線束連接檢測臺，實現整車各系統電路教學、實訓考核的多功能教學設備；
5.該測量盒適用于大眾汽車J533控制模塊端子電壓、波形等測量，且通流能力符合原車要求，對原車運行沒有影響；
6.該便捷測量盒配置機械故障設置終端，可設置斷路、短路、偶發、接觸不良、CAN 線反接故障，能測量控制模塊端子的實時電壓；
7.可直接用萬用表、示波器、在面板上檢測測量盒測量端子的電信號，如電阻、電壓、電流、頻率信號等,可實現模塊的故障設置、檢測、排除功能；
8.面板采用4mm鋁塑板， UV平板噴繪端子圖等，箱體采用鋁合金電鍍金色提手，箱體采用5mm鋁板合成，方便實用。
9.配備有使用說明書等相關資料。
三、基本配置
大眾J533無損汽車的專用連接線束（帶原車插接器）1套，檢測盒（帶端子的檢測面板與故障模擬裝置）1只，使用說明書1份。
注：大眾檢測整車另配備。
四、技術規格
檢測盒外形：480mm*350mm*150mm (長×寬×高)
