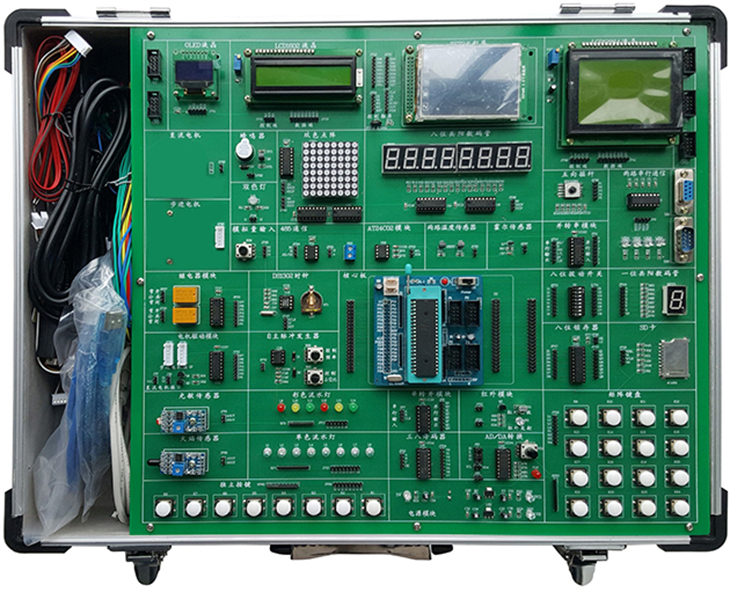

SB-M21多功能單片機實訓箱
一、單片機實訓箱適用專業
單片機實訓箱適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。是《MCS-51 單片機原理與接口》《C8051 嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA 技術》等課程教學的最佳配套實驗設備。
二、系統簡述
單片機實訓箱是將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。
具有二種工作方式：一是聯 PC 機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有實驗監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，可輕松使用EPROM中的實驗程序完成實驗。
三、單片機實驗箱系統硬件組成
1、 計算機 (自備）
2、 單片機綜合實驗系統
3、 基于KEIL C51 單片機仿真器，USB通信方式。
四、單片機實驗箱詳細技術指標
1、基礎接口電路
1）多路定時計數器8253A接口電路。
2） 8路8位并行AD轉換器ADC0809應用電路。
3） 1路8位并行轉換器DAC0832接口電路
4） 可編程并行輸入/輸出接口8255。
5） 可編程并行輸入/輸出接口8155。
6） 可編程鍵盤顯示接口8279。
8） 單片機系統簡單I/O口擴展電路74LS273/74LS244。
9） 看門狗電路MAX813。
2、人機接口電路
1）8位LED發光管輸出顯示
2）8位開關量輸出模塊。
3）8個獨立的LED數碼管。
4）4×4矩陣鍵盤電路。
5）8個查詢式鍵盤。
6）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
7）12864 LCD圖形、中文、字符顯示模塊。
8）兩路帶消抖±單脈沖產生電路。
9）1HZ-1MHZ分8路輸出固定脈沖發生。
10）555時基應用電路。
3、外設執行部件
1）5V繼電器控制、音樂(lè )發生器電路。
2）步進電機20BY及直流電機驅動與控制。
3）揚聲器驅動電路。
4）蜂鳴器驅動電路。
5）光電測速模塊電路。
4、通信接口電路
1）USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。
2）IRM5000紅外無線通信模塊。
3）RS232/RS485接口應用和電平轉換電路。
4）I2C串行實時日歷/時鐘PCF8563。
5）I2C串行鍵盤顯示控制器Zlg7290。
5、存儲器電路
1）32K靜態SRAM ,64KEPROM。
2）串行存儲器93C64讀寫電路。
3）I2C串行存儲器24C02應用電路。
4）IC卡讀寫模塊電路。
6、數據轉換
1）單路8位數字模擬轉換接口DAC0832。
2）8路8位模擬/數字轉換接口ADC0809。
3）串行8位A/D 轉換電路TLC549及其相關電路
4）串行10位D/A 轉換電路TLC5615及其相關電路
5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度傳感器DS18B20，用于環境溫度檢測。
7）串并轉換74LS164和并串轉換74LS165應用電路。
8）模擬量產生模塊（可調電壓模塊）。
9）通過L_DV總線擴展16C550串行通信模塊（完全替代器件8250 ）；擴展壓力傳感器
實驗模塊和溫度傳感器實驗模塊；紅外遙控接收實驗模塊（配紅外遙控器）和LM386 音頻模塊。
7、單片機仿真器
配備USB接口的KEIL C51單片機仿真器，完全仿真P0-P3口，不占有片內任何資源。調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容，支持夭折功能可仿真各種 51 指令兼容單片機，如ATMEL、WINBOND、INTEL、SST、ST 等。USB 接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三 CPU 設計，采用仿真芯片＋監控芯片＋USB 芯片結構，在仿真狀態下仿真芯片被完全凍結，可以 100%重現 CPU 所有特性，即總線 I/O 口。
KEIL C51仿真器內部帶有32KB的FLASH，用于用戶程序下載；能夠實現STC單片機的0-64KBFLASH的ISP下載編程功能。
8、總線擴展接口和擴展模塊
主板上留有L_DV總線擴展接口，可以擴展各種新型接口電路。支持EDA設計應用實驗、CAN總線應用電路、以太網絡(luò )通信應用電路、USB通信電路、2.4G無線通信電路、光柱顯示電路、8×8雙色點陣、GPS通信、非接觸式IC卡讀寫電路和綜合傳感器模塊等。
9、工作電源：
+5V/2.5A；+12V/1 A；-12V/1A。+5V主電源帶過壓、欠壓、過流和電路保護功能并可自動回復。
五、單片機實驗箱系統軟件
1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2、Small RTOS(51) 1.12.1v R 嵌入式操作系統。
3、在線下載軟件：STC_ISP_V479。
4、MGCS工業組態軟件
5、近40個單片機應用設計例程
6、MGCS工業組態軟件與單片機接口例程
六、單片機實驗箱外形尺寸:480×360×148mm
七、單片機實驗箱實驗項目（有配套實驗指導書）
（一）硬件實驗：
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控制
3、并行I/O接口8255應用
4、簡單I/O口擴展
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控制器8279應用實驗
8、步進電機控制實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控制實驗
12、數據存貯器擴展實驗
13、8031單片機串行口應用實驗_雙機通信
14、8031串行口應用實驗_與PC機通信
15、串行A/D轉換器TLC549應用
16、串行D/A轉換器TLC5615應用
17、單片機雙機通信實驗_用RS485總線
18、USB接口應用實驗
19、16X16 LED點陣顯示實驗
20、128 X 64 LCD液晶顯示接口實驗
21、數字溫度傳感器18B20實驗
22、看門狗電路MAX708
23、I2C總線應用實驗
（1）串行E2PROM的讀寫實驗
（2）I2C智能卡讀寫實驗
（3）串行鍵盤顯示接口ZLG7290應用實驗
（4）PCF8563串行實時時鐘應用實驗
25、定時計數器8253A應用實驗
26、ISD1730語音錄放實驗
27、紅外接口通信實驗
28、Small RTOS(51) 1.12.1v 使用
29、直流電機、步進電機閉環控制實驗
30、紅外遙控實驗
31、16C550可編程異步通訊接口實驗(替代老器件8250s實驗）；
32、8251 可編程通訊接口實驗（與 PC 機）；
33、溫度測量實驗；
34、壓力測量實驗；
35、PWM 脈沖寬度調制實驗；
36、射極跟隨器實驗；
37、 工業組態軟件編程實驗
38、MCGS工業組態軟件在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數據采集實驗_總線控制
6）數字電壓表實驗
7）液體混合控制實驗
8）交通燈控制實驗......無限擴展
39、工業組態軟件和微控制器的接口編程實驗
(二)軟件實驗：
1、清零程序；
2、拆字程序；
3、拼字程序；
4、數據區傳送子程序；
5、數據排序實驗；
6、查找相同數據個數；
7、無符號雙字節快速乘法子程序；
8、多分支程序；
9、脈沖計數實驗；
10、電腦時鐘實驗。
擴展選配實驗
1、CAN總線應用實驗
2、以太網通信接口應用實驗
3、非接觸式IC卡讀寫實驗
4、GPS通信實驗
5、光柱顯示實驗
6、雙色點陣顯示實驗
7、GPS 通信應用實驗
八、多功能單片機實驗箱配置表
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
單片機實驗平臺 |
含詳細技術指標里全部硬件 |
1臺 |
|
2 |
2號實驗用導線 |
|
25根 |
|
3 |
9芯-9芯串口通信線 |
|
1根 |
|
4 |
扁口USB通信線 |
|
1根 |
|
5 |
8芯-8芯排線 |
40CM 2根和30CM 4根 |
6根 |
|
6 |
4芯-4芯排線 |
30CM |
3根 |
|
7 |
2芯-2芯排線 |
100CM |
2根 |
|
8 |
實驗指導書 |
|
1套 |
|
9 |
軟件光盤 |
|
2張 |
|
☆擴展選配模塊 |
|||
|
☆1 |
19號 CAN總線通信模塊 |
|
1 |
|
☆2 |
20號 以太網通信模塊 |
|
1 |
|
☆3 |
23號 壓力測量模塊 |
|
1 |
|
☆4 |
24號 2.4G無線通信模塊 |
|
1 |
|
☆5 |
26號 光柱顯示應用模塊 |
41線顯示 |
1 |
|
☆6 |
31號8×8雙色點陣顯示 |
|
1 |
|
☆7 |
33號 繼電器控制模塊 |
4路繼電器輸出 |
1 |
|
☆8 |
34號 光藕隔離輸出模塊 |
8路隔離輸出 |
1 |
|
☆9 |
35號 GPS 通信應用模塊 |
|
1 |
|
☆10 |
43號 非接觸式 IC卡 |
|
1 |
|
☆11 |
集成傳感器模塊 |
|
1 |
