SBK-1多功能實用繪圖桌
前言:圖樣是工程師的語言，是制造加工的指令。設計人員的思想和設計意圖是通過圖樣表達出來的，所以遵循統一的制圖規則非常重要。工程制圖也是理工科主要的技術基礎課。培養學生的空間思維能力，有效地掌握制圖繪圖基本功，這也是教師和學生的共同愿望。
為共同達到這一目標，上海碩博實驗設備有限公司經過多年的制作和探索，在繪圖界的專家和一線教師的指點下，不斷改進制圖繪圖桌的結構，逐漸推出各個不同系列的制圖繪圖桌產品，以適合各個層面的客戶需要。

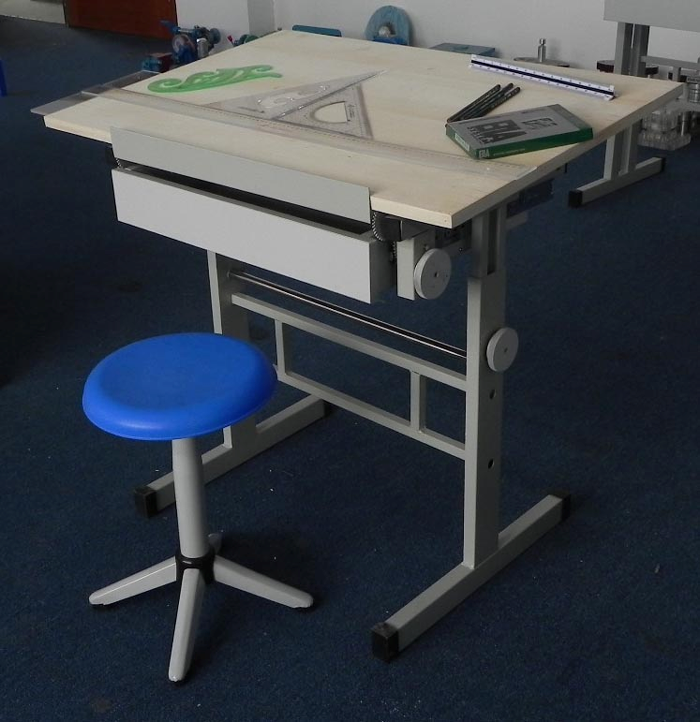

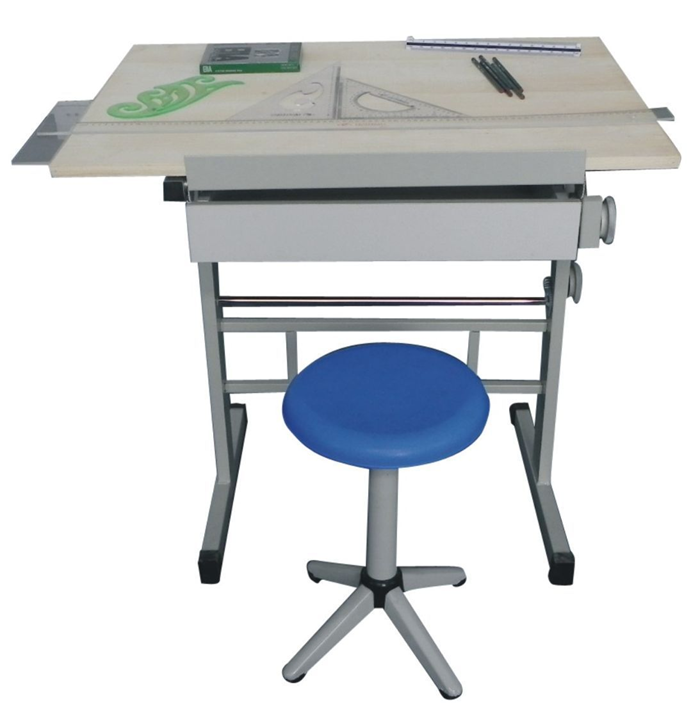

升降式工程制圖桌圖片
概述：
多功能實用繪圖桌 升降繪圖桌支架采用鋼架結構，桌面板采用東北優質加厚椴木材料的1號繪圖板，并可調節傾角0°-85°，桌子高底可以調節，桌面下部有儲物隔板，可以放置書包、文具和圖紙等物品，牢固耐用，適用于機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。
該款繪圖桌可選配置：
|
1 |
90cm優質有機玻璃丁字尺 |
|
2 |
90*60cm一號優質椴木繪圖板 |
|
3 |
精密智圖寶繪圖儀器（5件一套） |
|
4 |
25cm曲線板 |
|
5 |
30cm多用斜角三角板 |
|
6 |
美工刀 |
|
7 |
三棱比例尺 |
|
8 |
多功能模板 |
|
9 |
大圓弧模板 |
|
10 |
不銹鋼多用擦圖片 |
|
11 |
畫圓模板 |
|
12 |
繪圖鉛筆（5支一套） |
|
13 |
英雄81A-212繪圖筆一套 |
|
14 |
學生繪圖升降凳 |
詳細參數：
臺面調角幅度: 0°-80°。
臺面規格: 600mm×900mm (配1號優質特制椴木繪圖板)
3、 臺面高度：710mm--860mm (可調節)
主材工藝和規格：
腳柱采用1.0×25×70mm矩管，著地橫管采用1.0×25×50mm矩管，圖板邊框和拉襯由1.0×20×20mm的方管組成。升降和調角軸采用厚度為0.6mm,直徑為19mm的不銹鋼管，采用滑槽調節圖板桌面的傾斜度。腳套是PVC材料。抽屜采用鋼制材料（改進型）耐用可靠。所有鋼管材料采用高質鋼管，都經過酸洗、磷化、靜電噴塑、高溫固化或鍍鋅的技術處理，所有鐵件部分焊接都用二氧化碳氣體保護焊,。零配件用優質鋼材。
適用人群：
適合各類大中專院校和職校機械（建筑）制圖基礎教學和專業設計，以及藝術設計專業使用。
|
