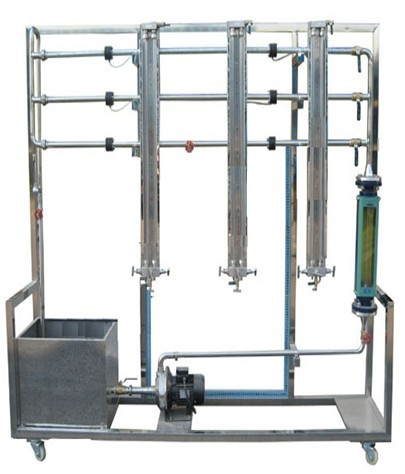

SB-ZL流體流動阻力實驗裝置

實驗目的:
1、掌握流體流經直管和閥門時的阻力損失和測定方法，通過實驗了解流體流動中能量損失的變化規律。
2、測定流體流經閥門時的局部阻力系數ζ。
3、測定直管摩擦系數λ與雷諾數Re之間的關系。
主要配置：
水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、壓差計、流量計、閥門、實驗臺架及電控箱。
技術參數：
1、粗糙管段：不銹鋼管，管徑25mm、管長1.6m，內裝不銹鋼螺旋絲或工業鍍鋅管。
2、光滑管段：不銹鋼光滑管，管徑25mm、管長1.5m。
3、局部阻力段：管徑25mm，測量閥門局部阻力。
4、水泵：流量5m3/h、揚程20m、電機功率：550W。
5、流量計：采用轉子流量計或渦輪流量計，（渦輪流量計：LWCY-15，0.6-6 m3/h，LED背光液晶顯示）。
6、蓄水箱為不銹鋼材質，容積約40L。
7、閥門及三通等管件均為304不銹鋼材質。
8、操作臺架及電控箱為不銹鋼材質，結構緊湊，外形美觀，流程簡單，操作方便。
9、尺寸：2000×600×1800mm。
數據采集型（SB-ZL/Ⅱ）：配計算機、微機接口和數據處理軟件、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、流量等實驗數據。
