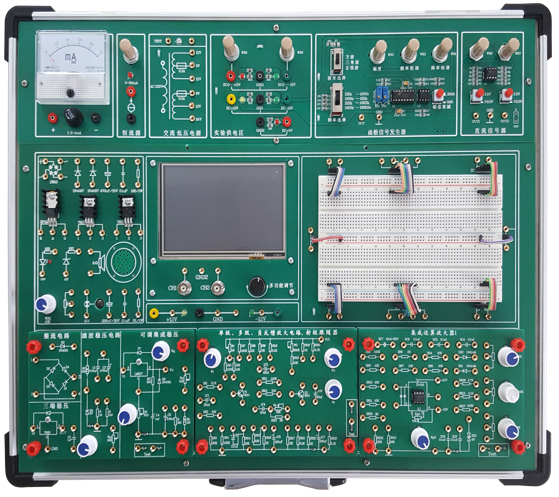

SB-SM21增強型電子線路綜合實驗箱
增強型電子線路綜合實驗箱由全鋁木合金箱體、高性能線性電源和實驗電路板等組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，而且有亞克力板保護，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。
一、技術指標
1、實驗箱工作電源
輸入：AC220V±10%,50HZ。
輸出：
（1）DCV ±12V/1A；
（2）DCV 0V～±15V/0.5A；
（3）DCV +5V/1A ， 以上各路均帶短路保護功
(4）ACV 0V、12V、24V和帶中心抽頭雙路12V/0.2A。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）
三角波：0～14V（14V為峰-峰值，且正負對稱）
方波：0～14V（14V為峰-峰值，且正負對稱）
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、自行設計實驗電路區
學生可以進行創(chuàng )新性練習，以提高學生的思維能力和動手能力。
1）萬用板實驗區：配置臺灣產IC102面包板組件2組（2寬3窄），同時設計有專用連接線，供面包板和實驗主板的連接。
2）分立元件模塊:
① 1個橋堆2W10、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812和7912各1個、12V指示燈1個、8歐姆喇叭1個，另設計有阻容件自由接插區10個；
3）另設計有分立元件獨立模塊，含各種固定值（10Ω~1MΩ)的電阻近40只；
②各種固定值的電容近30只和各種固定值的電感12個；2個IN4148 、2DW231/2CW534穩壓管各1個；三極管9014/8050/8550各2個，0.5W電位器1K/47K/100K/各1個。
4) 實驗區留有固定線路實驗模塊接入區，設計實驗模塊尺寸146×98mm。
4、固定線路實驗模塊
1）半波、全波、橋式整流和濾波電路以及集成三端穩壓電路。
2）單管、雙管放大電路、射極跟隨器、負反饋放大電路實驗板。
3）功率放大集成電路和互補對稱功率放大電路,內有喇叭。
4）2組運算放大器電路（含正弦波振蕩器）。
5）差動放大電路和串聯穩壓電路
6）戴維南定理和諾頓定理驗證模塊（電路分析模塊選配）。
7）疊加定理和互易定理驗證模塊（電路分析模塊選配）。
8）基爾霍夫定律的驗證模塊（電路分析模塊選配）。
9）一階和二階動態電路和串、并聯諧振電路模塊（電路分析模塊選配）。
5、嵌入式測量?jì)x器
1）雙蹤數字存儲示波器：帶寬 1 MHz，最高采樣率10Mps，最大采樣存儲深度8K，模擬通道標準輸入阻抗1MΩ，最大模擬通道輸入電壓±30V(X1探頭)，模擬通道輸入耦合方式：AC/DC，模擬通道輸入靈敏度量程：20mv/Div~10V/Div (1-2-5步進)，可設置自適應垂直量程模式，水平掃描時基量程：1uS/Div~2S/Div（1-2-5步進），可設置自適應水平掃描量程模式，獨立通道顯示-A,-B，A+B，A-B，RecA，RecB等運算波形，具有Auto，Normal，Single，None，Scan同步模式，具有上升/下降沿，高/低電平觸發模式。
6.機箱外形尺寸:480×360×148mm。
7.機箱材料：鋁木合金材料，綠色環保，無任何污染物，有把手，造型美觀大方。
8.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、集成電路RC正弦波振蕩器
7、集成功率放大器
8、整流濾波與并聯穩壓電路
9、串聯穩壓電路
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、互補對稱功率放大器
16、二極管的正、反相特性
17、晶體三極管的輸入、輸出特性
18、全波橋式橋式整流電路實驗
19、并聯型直流穩壓電源
以下是電路分析實驗項目，需要選配模塊
20、基本電工儀表的使用與測量誤差的計算
21、減少儀表測量誤差的方法
22、電阻的串聯和并聯電路
23、電阻的混聯電路
24、直流電阻電路故障的檢查
25、線性與非線性電路元件伏安特性的測繪
26、電位、電壓的測定及電路電位圖的繪制
27、基爾霍夫定律驗證及故障判斷
28、疊加定理驗證及故障判斷
29、戴維南定理的驗證
30、諾頓定理驗證
31、互易定理驗證
32、一階電路響應的測試
33、二階動態電路響應的研究
34、R、L、C元件阻抗特性的測試
35、R、L、C串聯諧振電路的研究
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
（三）綜合實驗：用運放組成萬用表，溫度檢測控制，函數信號發生器
三、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
SM21主機箱 |
含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件和測量?jì)x器等 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1套 |
|
3 |
2號實驗導線 |
50cm |
25根 |
|
4 |
保險絲 |
2A |
2支 |
|
5 |
實驗指導書 |
|
1套 |
|
6 |
運放電路實驗模塊 |
|
2 |
|
7 |
單級、多級放大電路、射極跟隨器、差動放大電路、負反饋放大電路模塊 |
|
1 |
|
8 |
功率放大電路模塊 |
|
1 |
|
9 |
低頻正弦波振蕩器模塊 |
|
1 |
|
10 |
半波全波橋式整流、濾波電路、三端集成穩壓電源模塊 |
|
1 |
|
11 |
戴維南定理和諾頓定理驗證模塊（選配） |
|
1 |
|
12 |
疊加定理和互易定理驗證模塊（選配） |
|
1 |
|
13 |
基爾霍夫定律的驗證模塊（選配） |
|
1 |
|
14 |
一階和二階動態電路和串、并聯諧振電路模塊（選配） |
|
1 |
附：使用本實驗箱需配套萬用表1塊。
