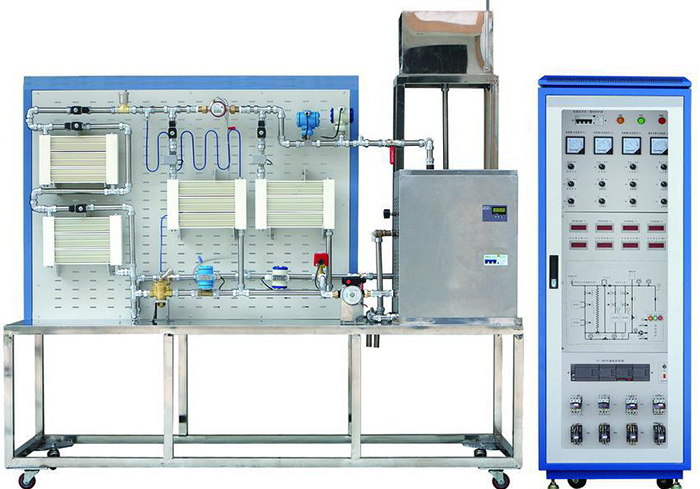

SB-01A熱水供暖循環系統綜合實訓裝置

一、產品概述
熱水供暖循環系統綜合實訓裝置以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學�？照{工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置
1.實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2.熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電熱水鍋爐
額定功率：3kW
供熱面積：108m2
供熱量：7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3)小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
（4）PLC主機CPU 224(1個)
數字量擴展模塊（1只）
模擬量擴展模塊EM231（2只）
3.控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
四、實訓項目
1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2.熱水供暖系統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控制器編程及調試
6.組態軟件的應用
