2020年7月7日

燃料電池動力系統教學平臺,燃料電池動力系統

SBC-XNYRL燃料電池動力系統教學平臺

　

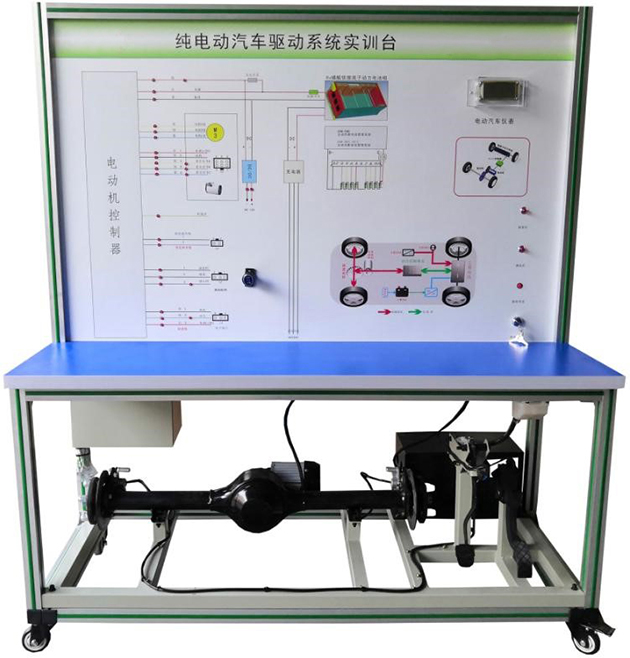

參考圖

一、產品簡介

1、燃料電池動力系統教學平臺采用真實的 汽車新燃料動力（氫燃料電池）驅動系統實物為基礎，可真實展示氫燃料電池汽車動力驅動系統的組成結構和工作過程。

2、適用于學校對氫燃料電池 汽車動力驅動系統的教學需要。

3、本設備滿足汽車新能源與節能實訓課程的教學需要。

二、功能特點

1.真實可運行的氫燃料電池 汽車動力驅動系統，充分展示氫燃料電池 汽車動力驅動系統的組成結構和工作過程。

2.實訓臺面板采用4mm厚鋁塑板，面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。

3.實訓臺面板上安裝有儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統等參數變化。

4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺配備有電子油門控制裝置，可方便對動力驅動系統進行加減速。

6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置，安裝可移動腳輪。

7.真實演示氫燃料電池 汽車動力驅動系統的工作過程。

8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、技術規格

1、工作電源：HV磷酸鐵鋰離子動力電池組

2、工作溫度：-40℃～+50℃

3、設備框架:采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。

4、移動腳輪：100*60mm

5、外形尺寸：1500×700×1700mm(長×寬×高)

6、電機與驅動橋總成:48V1KW及電機運行配套件（儀表與檔位等）

7、鋰電池帶充電器：48V20AH

8、制動裝置：2輪液壓制動

9、氫燃料電池及控器：100W

◆額定輸出：100W，12V@8.34A

◆單電池數：20片(100*36*3)

◆反應物質：氫氣、空氣

◆供氫品質：干燥，純度99.99%

◆供氫壓力：0.045-0.06Mpa

◆供氫流量：滿負荷運轉時1.2L/min

◆起動時間：<20S

◆輸出電壓：10～18V

◆放氣閥壓：12V

◆風扇電壓：4～12V

◆增濕類型：自增濕

◆冷卻類型：空冷

◆環境溫度：5-35℃

◆電堆溫度：<56℃

◆電堆效率：45%@12V

◆產品重量：0.8kg

◆裸堆產品尺寸：104mm*98mm*70mm

10、DC/DC模塊：12--48V30A；48V-12V30A；

11、金屬氫化物氫瓶及其組件:

◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：

◆ 貯氫容量（ 20℃）：  100L

◆ 放氫流速（ 20℃）：  >10L/min

◆ 放氫壓力（ 20℃）：  ≥0.3MPa

◆ 使用環境溫度：0～60℃

◆ 產品氫純度：99.99％～99.9999％

◆ 原料氫： ≥98％（普通工業氫）

◆ 充氫壓力：2.0～3.0MPa

◆ 充氫環境溫度：0～40℃

◆ 熱交換方式：空氣自然對流或強制對流

◆ 重量：4.5kg

◆ 外形尺寸：長720mm，直徑160mm

 鋼瓶（帶減壓閥門和壓力表）

◆ 容積：4L

◆ 壓力：15MPa

◆ 氫氣純度：99.999％高純氫

◆ 減壓器規格：最大輸入壓力（25MPa）

◆最大輸出壓力（0.25MPa）

四、實訓實驗項目

1.新燃料動力（氫燃料電池）驅動系統結構與原理認知。

2.新燃料動力（氫燃料電池）驅動系統的端子及對應的功能認知與檢測。

3.了解新燃料動力（氫燃料電池）系統能量傳遞過程。

4.新燃料動力（氫燃料電池）驅動系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。

五、基本配置(每臺)

檢測控制面板(裝有各種檢測端子以及彩色電路圖)、氫燃料電池及控器、電機與驅動橋總成、電機控制器、點火開關、電子油門、檔位裝置、電池組與鐵電池箱、充電機、DC12V裝置、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
