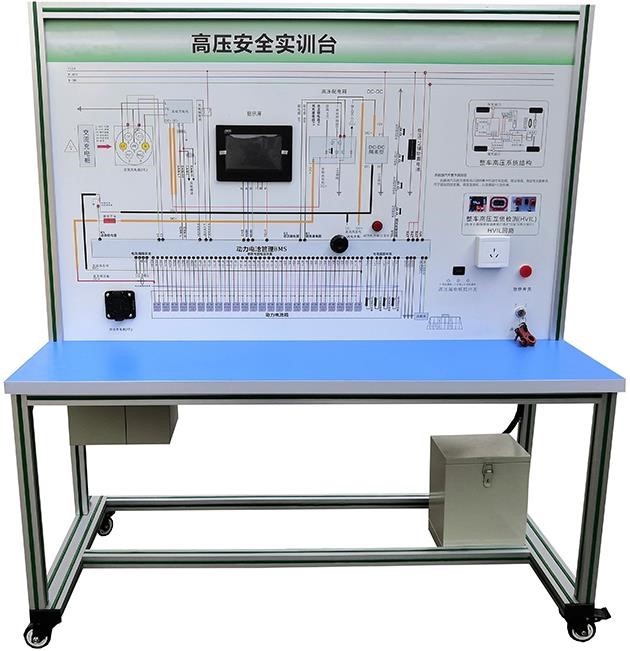

SBC-XNYGY高壓安全實訓臺
一、功能特點
1. 新能源汽車高壓安全實訓設備完整展示電動汽車高壓安全防護系統實物元件為基礎組件，能體現高壓系統電氣原理及上下電邏輯；高壓系統的安全防護措施及安全檢測,配電系統：安裝總正繼電器、總負繼電器、預充繼電器與預充電阻，可以動態模擬整車高壓安全系統的運行狀態與工作過程。
2.面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；
學員可直觀對照電動汽車整車高壓安全系統結構原理圖和實物，認識和分析電動汽車整車高壓安全系統的工作原理。
3.面板上安裝有點火開關、電動汽車真實鋰電池組，電動汽車安全維修塞插頭模塊，高壓電路仿真系統，安全繼電器組件，漏電保護模塊與模擬操縱開關。
4.底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.工作采用電動車電池組電源，其他系統的12V直流電源由DC/DC模塊提供，安裝電動車國標充電口與充電槍?zhuān)鎸?shí)實現電動車的充電操作。
6.真實的電動汽車高壓安全防護系統器件，安全繼電器（包括總正繼電器、總負繼電器、預充繼電器）通過電動車的高壓安全系統控制單元能正�？刂婆c工作；
高壓安全系統控制單元采用CAN-BUS通信控制；
7.真實的電動汽車霍爾式電流傳感器，系統真實檢測的電流數據流且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實顯示。
8.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信控制喚醒等信號。
9.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。
10.高壓安全系統控制單元采用CAN-BUS通信顯示安全報警、"READY"等信號信息。
11.高壓安全系統報警后，通過CAN-BUS通信控制安全繼電器工作，且高壓無輸出。
12.真實電動車的高壓安全系統，國標充電槍插入設備充電口后；高壓安全系統通過CAN-BUS通信控制安全繼電器工作，且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。
13.真實的電動汽車高壓安全預充電器件，預充繼電器通過電動車的高壓安全系統控制單元能正�？刂婆c工作，高壓安全系統控制單元采用CAN-BUS通信控制。
14.通過CAN-BUS通信控制與檢測放電器件電流、電壓等工況且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實同步顯示。
15.實現高壓電安全互鎖、自鎖、漏電保護、高壓系統中止等實訓。
二、技術規格
1.外接電源：交流220V±10% 50Hz
2.工作電壓：直流12V等
模擬高壓源：48V
鋰電池組：48V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(長×寬×高)
產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。
三、實驗項目
1.電動車高壓保護原理實驗
2.高壓電路漏電保護仿真原理
3.高壓蓄電池拆裝維修實驗
4.高壓電路維修操作仿真實驗等
5.新能源汽車高壓安全系統認知；
6.新能源汽車高壓安全系統基本控制原理與工作過程實訓；
7.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓；
8.新能源汽車整車高壓區認知實訓。
9.新能源汽車高壓系統中止與檢驗實訓。
四、配置清單（每臺）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
控制面板與檢測臺 |
1.裝有各種檢測端子以及彩色原理圖 2.帶4只可移動腳輪: |
套 |
1 |
|
2 |
電動汽車磷酸鐵鋰電池 |
磷酸鐵鋰電池，帶鐵外殼總成與接線； 帶CAN-BUS通訊與電池管理器； 帶維修塞模塊/絕緣檢測模塊； |
套 |
1 |
|
3 |
BMS-7寸彩屏顯示器 |
帶CAN-BUS通訊 |
套 |
1 |
|
4 |
放電指示燈 |
配套 |
只 |
1 |
|
5 |
點火開關 |
配套 |
只 |
1 |
|
6 |
車載充電器 |
配套 |
臺 |
1 |
|
7 |
DC-DC轉換器 |
（48/12V） |
套 |
1 |
|
8 |
電動汽車充電槍與插座 |
國標,CEBEA 帶CC，CP信號 |
套 |
1 |
|
9 |
電池高壓安全管理系統 |
帶CAN-BUS通訊； 帶CC，CP信號; |
套 |
1 |
|
10 |
電動汽車高壓安全系統 |
高壓控制回路系統(大電流總正繼電器/總負繼電器/預電繼電器等）； 高壓檢測回路系統（絕緣/電流檢測傳感器）； 電動汽車高壓安全控制ECU（帶CAN-BUS通訊）； 帶CC，CP信號; |
套 |
1 |
|
11 |
霍爾式電流傳感器 |
國標產品 |
套 |
1 |
|
12 |
高壓配電箱 |
帶繼電器與保險絲模塊； |
套 |
1 |
|
13 |
12V輔助蓄電池 |
|
只 |
1 |
|
14 |
故障模擬與排除裝置 |
配套 |
套 |
1 |
|
15 |
設備教師手冊 |
配套 |
套 |
1 |
|
16 |
設備合格證、保修卡 |
配套 |
套 |
1 |
五.安全保護性能
1.實訓臺配備12V電源接地機械開關，可隨時斷開12V 接地，切斷整個系統電源。
2.設備配有急停按鈕，緊急情況按下急停按鈕可立即斷開主電源回路，實現多重安全保護。
六.教學輔件
1.在設備上噴印 新能源汽車高壓安全防護系統 教學輔件資源的二微碼，掃描二微碼，即可進入新能源汽車高壓安全防護系統的教學微課等資源學習，提供相關佐證材料。
2.新能源汽車高壓安全防護系統交互式課程軟件（選配）。
