序號

項目?jì)热?/span>

規格、技術指標

數量

單位

1

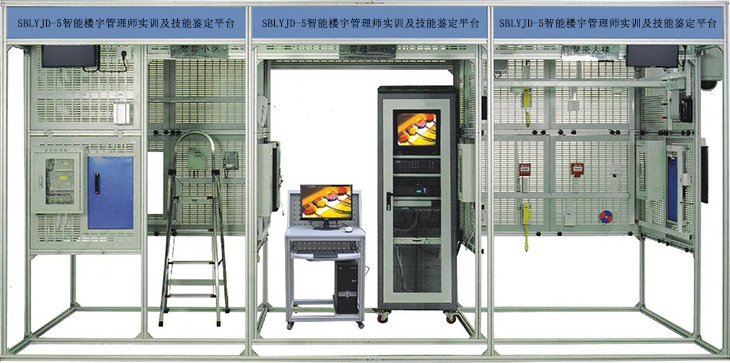

智能建筑模型

由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。

1

臺

2

安裝布線網孔板

780mm×750mm

26

塊

710mm×260mm

1

塊

1500mm×260mm

3

塊

1500mm×500mm

3

塊

3

總電源箱

空氣開關

1

套

4

安防控制箱

AC24V、DC12V/5A、DC18V/1.5A

1

套

5

消防控制箱

DC24V/2A、24V繼電器

1

套

6

DDC控制箱

DC24V/5A24V繼電器

1

套

7

電腦桌

600mm×600mm×800mm（長×寬×高）

1

臺

8

鋼凳

Φ300mm×450mm（圓×高）

1

把

9

鋁人字梯

900mm×250mm×1200mm（長×寬×高）

2

把

10

工程塑料卡件

20mm×10mm×11mm（長×寬×高）

500

個

11

計算機

ntel 酷睿i5 雙核CPU；主板：Intel H61 芯片組；內存≥4G DDR3 1333,最高支持8GB；顯卡：HD8350或GT620 1G獨立顯卡；顯示器：19寸寬屏LED液晶；內裝操作系統，LonMarker編程軟件，力控組態軟件

1

套

一、對講門禁系統

序號

設備名稱

設備型號

單位

數量

1

管理中心機

ET-366G

臺

1

2

歐式數碼彩色可視室外主機

ET-366D08-1-ID

臺

1

3

電源

ET-366P

臺

1

4

聯網器

ET-366W

臺

1

5

多功能壁掛室內分機

ET-366M5-F

臺

1

6

非可視壁掛室內分機

ET-366H2

臺

1

7

門前鈴

ET-366BD1

臺

1

8

層間分配器

ET-366FS2

臺

1

9

非接觸卡 ID

張

1

10

電插鎖

只

1

二、消防系統

序號

設備名稱

設備型號

單位

數量

1

火災報警控制器

GST-200

臺

1

2

點型感煙火災探測器

G3

只

1

3

點型感溫火災探測器

G3N

只

1

4

探測器通用底座

DZ-02

只

2

5

手動報警按鈕

GST-9122

只

1

6

消火栓報價按鈕

只

1

7

聲光報警器

只

1

8

隔離模塊

只

1

9

單輸入模塊

只

1

10

單輸入輸出模塊

只

1

11

電子編碼器

只

1

12

火災顯示盤

ZF-101

臺

1

13

電話主機

14

廣播功率放大器

15

分配盤

16

消防電話專用模塊

17

消防電話插座

18

固定式消防電話分機

19

手提式消防電話分機

20

消防廣播模塊

21

壁掛式緊急廣播音箱

三、安防系統

序號

設備名稱

設備型號

單位

數量

1

門磁開關

只

1

2

家用緊急求助按鈕

只

1

3

被動紅外空間探測器

只

1

4

被動紅外幕簾探測器

只

1

5

燃氣探測器

只

1

6

主動紅外對射報警器

只

1

7

聲光報警器

只

1

四、視頻監控系統

序號

設備名稱

設備型號

單位

數量

1

高速球云臺攝像機

臺

1

2

一體化槍型攝像機

臺

1

3

紅外攝像機

臺

1

4

室內全方位云臺

臺

1

5

矩陣主機

臺

1

6

矩陣控制鍵盤

臺

1

7

彩色監視器

臺

1

8

硬盤錄像機

臺

1

9

硬盤

500G

只

1

10

視頻線纜

米

100

11

電源線

米

100

五、綜合布線系統

序號

設備名稱

設備型號

單位

數量

1

RJ45超五類配線架

普天

1

2

以太網交換機

TP-LINK

1

3

電話程控交換機

國威4進16出

1

4

110配線架

普天

1

5

電話模塊

10

6

超五類網絡(luò )模塊

10

7

電話機

1

8

RJ11 水晶頭

1

9

RJ45 水晶頭

1

10

超五類網絡(luò )電纜

1

11

三類電話電纜

1

12

模塊面板

10

13

語音面板

10

六、DDC監控系統

1

LonWorks DDC設備開發控制箱

學生能熟練掌握Node Builder軟件的使用和開發LonWorks節點的過程，以及基于神經元芯片（Neuron Chip）的外圍電路設計。主要由雙絞線通用控制模塊、多種輸入接口，輸出接口、數據轉換接口等模塊組成。

套

1

2

中央空調一次回風實訓系統

中央空調一次回風實訓系統 采用Lonworks DDC控制完成對兩個模塊的自動化控制，采用工業組態軟件完成系統監控。通過該模塊的實訓操作，可強化訓練學生的DDC編程和工業監控系統設計能力，多個系統之間還可以進行Lonworks網絡(luò )組網、系統集成等技術的強化訓練。主要配置有新風閥、壓差開關、盤管、防凍開關、加濕器、送風機（包括配電箱）、溫濕度傳感器等�？赏瓿梢淮位仫L(fēng)空調機組的“回風溫度控制”、“回風濕度控制”、“風閥控制”、溫/濕度/運行狀態監控”、“定時啟/�？刂啤�、“保護監控”、“報警控制”、“聯動控制”等功能。

套

1

3

給排水控制實訓系統

給排水控制實訓系統 采用模擬控制方式，主要配置有給水泵（兩臺）、排水泵、供水箱高/低報警水位、集水坑高/中/低位傳感器、壓力變送器等�？赏瓿山o排水系統的“水位監測”、“水泵啟/�！�、“設備運行狀態監控”、“報警控制”等功能。

套

1

4

DDC控制器

EHS

套

2

5

LON網卡

只

1

6

Lonmaker編程軟件

套

1

七、智能一卡通系統

1

電控鎖

只

1

2

門禁一體機（帶軟件通訊功能）IC

臺

1

3

出門按鈕

只

1

4

考勤機 IC（帶軟件）

臺

1

5

消費機 IC（帶軟件）

臺

1

6

IC消費發卡器

臺

1

7

IC卡 M1卡

張

10

八、遠程視頻會(huì )議系統

1

硬件終端機

套

1

2

MCU會(huì )控中心

套

1

3

高清攝像機

臺

1

4

全向話筒

套

1

5

桌面終端軟件

套

1

6

27寸液晶彩電

臺

1

7

麥克風耳機

套

1

8

攝像頭

套

1

9

交換機

臺

1

九、電力檢測系統

1

智能終端

智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

套

1

2

手機APP

用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

套

1

3

PC端軟件

每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

套

1

4

后臺系統

包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

套

1

十、建筑環境監控系統

無線智能終端（WIFI）

(1)采用嵌入式ARM控制器，主頻72MHz，64kB RAM，256kB FLASH。
(2)接口：I2C，UART、SPI、2路PWM、4路ADC等
(3)采用進口工業級GS X011MIE 模塊
處理器：32位ARM內核，時鐘頻率44MHz
數據傳輸速率可達11 Mbps
實時時鐘控制器/看門狗定時器：32kHz時鐘振蕩器，可編程事件報警定時器
端口：GPIO、UART、I²C、SPI、ADC、I2S
工業適用溫度：-40℃～85℃
安全機制（802.11i）：共享密鑰身份驗證（WPA2-PSK），AES硬件加密
超低功耗，待機小于5μA；快速喚醒，小于10ms
(4)DC9V~15V寬電源供電，板載128×64 LCD接口
(5)帶有擴展接口，工業標準安裝方式，外置2.4G天線

只

5

溫度、濕度傳感器模塊

(1)溫度傳感器
量程：-40～123°C
精度：±0.5℃
(2)濕度傳感器
量程：0～100 %RH
精度：±4.5%RH
(3)采用塑料殼體，具有LED電源指示燈，工業標準安裝方式

只

1

光照度傳感器模塊

測量范圍：0~10000lux
分辨率：1 lux
I2C總線協議
模擬增益和數字輸出時間可編程控制
1.25mm×1.75mm超小封裝，功耗≤0.75mW
自動抑制50Hz/60Hz光照波動
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式

只

1

CO2傳感器模塊

紅外CO2傳感器
量程：0~5000ppm
精度：±1%
內置溫度傳感器，可進行溫度補償
支持數字量、模擬量輸出
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式

只

1

PM2.5傳感器模塊

檢測范圍：≥0.03μm
顆粒物測量范圍：0～500ug/m3
相對誤差：≦±10%
輸出方式：RS232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
大氣壓力：80kPa～100kPa
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式

只

1

風扇及燈光控制模塊

風扇
規格：9cm×9cm
電壓：DC12V
燈光
LED射燈
電壓：DC24V
兩路繼電器輸出，帶光耦隔離
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式

套

1

平板電腦（Android）

屏幕尺寸：≥7英寸
屏幕分辨率：1024x600
多點電容觸摸屏
操作系統：Android 4.4以上
存儲容量：8GB以上
處理器：其他
核心數量：四核
處理器速度：1.3GHz
系統內存：1GB
擴展支持：Micro SD
可擴展容量：32GB

套

1

網絡(luò )設備

符合IEEE802.11g標準
協議：802.11n
速率：150M
內置4個交換端口
支持對系統、DHCP服務器、虛擬服務器、DMZ主機、防火墻、上網權限、靜態路由表、UPnP等進行管理

套

1

建筑環境監控軟件

1.軟件采用賬戶密碼登錄方式，用戶可在線注冊登陸。
2.軟件數據監控界面包括：監測名稱、監測實時數據、數據等級判斷（優、良、輕度污染、中度污染、重度污染、嚴重污染）
3.軟件后臺管理界面包括：數據記錄、報警記錄、位置設置、位置信息等部分。
4. 數據記錄包括：監測點傳感器名稱、監測點傳感器數據、數據更新時間、歷史數據等功能。
5.報警記錄包括：報警傳感器名稱、傳感器數據、報警時間。
6.支持手機、平板等多種移動終端在線實時查看數據。

套

1

序號

名稱

內容

1

工具

包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。

2

耗材配件

包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
