電工技能與工藝實訓考核實驗室設備,電力拖動技能實訓裝置

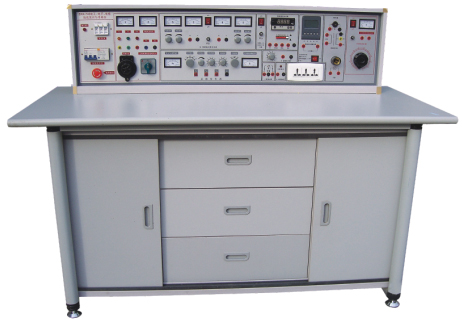

SBJND-887A電工技能與工藝實訓考核實驗設備

一、產品特點：

我公司根據國內各類企業對從業人員工藝要領與操作技能高熟練程度的迫切要求，綜合了"電子類""機械類""電子電器類"《電工技能訓練》教學大綱并按照勞動及社會(huì )保障部頒發的"工人技術等級標準"和"職業技能鑒定規范"的內容要求，符合國家教育職業技術培訓"培養技能，重在應用"精神而研制的最新一代產品。實訓內容注意廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目實訓，學員可以達到職業技能鑒定中級以上水平。該設備是高等院校、中專、技校、職業學校及各類培訓機構為學生參加社會(huì )工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

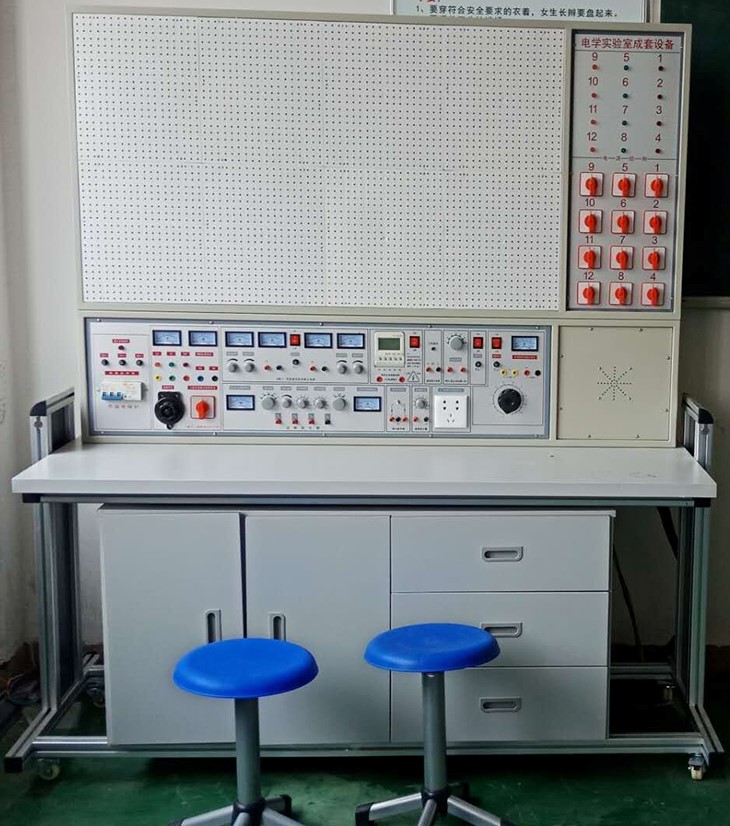

老師控制臺“電源無線總控制”

九孔底板嵌入桌面

二、實訓臺構成與性能：

1、電源及參數：

1.1、輸入電源：三相四線電源，輸入時指示燈亮

1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。

1.2.1　監視電壓表：通過換相開關指示三相輸出電壓。

1.2.2　三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。

1.2.3　0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。

1.2.4　可調交直流電源：一臺0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。

1.2.5　恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.3　智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。

1.4　智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。

2、功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

3、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

三、整套設備構成與配備（以二十四座為例）：

1、實訓操作桌12張，一桌二座，操作桌桌面中央設置九孔通用繼電控制實訓插板（尺寸：45×70cm），繼電控制實訓根據電路要求插上電氣元件模塊，布線實驗。元器件已裝在特制透明元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活，創(chuàng )新性強。每張操作桌配有一塊膠皮板，保護插板和桌面（如需要在桌上放置電動機、焊接、放重物等）。

2、示教控制臺：由示教實訓操作桌、實訓臺、演示控制屏組成，還裝有無線遙控系統，能分別遙控12臺學生實訓臺的電源。最多可以控制60臺。尺寸為160×70cm。

電源無線總控制功能：

一）、概述

"電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。

二）、特點

三）、技術性能

1.工作電源：AC220V±10%/ 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度<85%(25℃)

3.載波頻率：315MHz

4.控制范圍：>50m

5.控制能力：30臺

6.外形尺寸：294mm×237mm×200mm

四）、裝置配置

1、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"60號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～"60號臺"開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。

2、狀態指示模塊：該模塊有"1號臺"～"60號臺"共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。

3、發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。

4、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。

元件名稱	型號	數量	備注
電阻	10Ω	1	透明創(chuàng )新模塊
電阻	68Ω	1	透明創(chuàng )新模塊
電阻	100Ω	1	透明創(chuàng )新模塊
電阻	470Ω	1	透明創(chuàng )新模塊
電阻	680Ω	1	透明創(chuàng )新模塊
電阻	6.8K	1	透明創(chuàng )新模塊
電阻	10K	1	透明創(chuàng )新模塊
電阻	51K	1	透明創(chuàng )新模塊
電阻	68K	1	透明創(chuàng )新模塊
電阻	300K	1	透明創(chuàng )新模塊
電筆		1
電度表		1	上海東字
兆歐表		1	上海西利光
鉗形電流表	MG28/36	1	上海西利光
交流電流表	85L17	3	5A(浙江精華)
交流電壓表	85L17	1	450V(浙江精華)
保險盒		3
配電板		1
網 孔板		1
拉線開關		2
圓插座		2
平燈頭	250V/5A	2
日光燈組件	15W	1
換相開關		1	上海機械電器廠
變壓器組件	8W	1
單相電動機		1	上海鹿城
接線 盒		1
鼓形絕緣子		8
單相閘刀	HK2-15/2	1	上海開關電器廠
木臺		5
掛線 盒		1
熔斷絲		若干
松香、焊錫絲		若干
塑料線卡		若干
螺絲、黑膠布、套管		若干
三相電動機	Y/Δ380V 180W	2	上海鹿城
交流接觸器	CJT1-10 380V	4	上海麥琪特
組合開關		1	上海強星電器
螺旋式熔斷器	380V 15A	6	中國正泰集團
四孔接線板		6	工具
鐵殼按鈕	2H	2	上海江達電器廠
熱繼電器		2	中國德力西
時間繼電器		1	上海機床電器廠
三相閘刀		1
變壓器	50W	1	上海碩博
單刀開關		1
信號燈	6.3V	1
活動扳手		1
剝線 鉗		1
鋼絲鉗		1
尖嘴鉗		1
電工刀		1
銼刀		1
剪刀		1
鎯頭		1
鋼鋸架		1
鑷子		1
電烙鐵及烙鐵架		2
萬 用表	MF47	1	上海第四電表廠
螺絲刀	－＋	4
特制塑料卡子		100	與網孔板配套
自攻螺絲		100
導線		若干
實 驗臺		1	上海碩博
實 驗桌		1	上海碩博
防腐皮		1
凳子		2

人體復蘇模型		1
直流電動機		1
滅火器		1
數字萬用表		1
轉速表		1
繞線機		2
電動機拉具		1
變壓器繞線桌		1
雙門立柜		2
手電鉆		2
