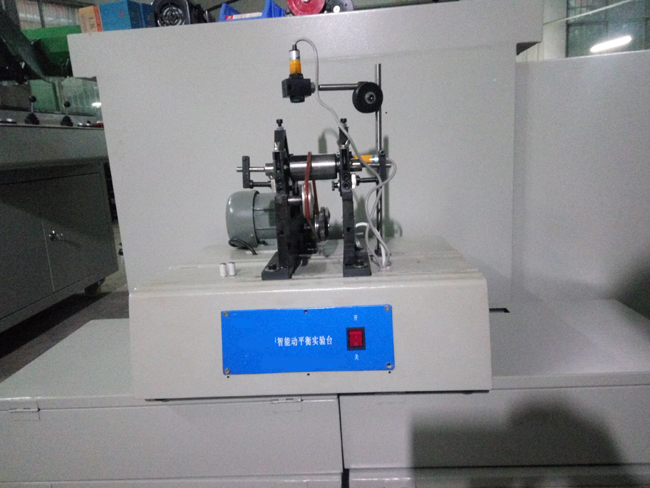

SBPH-C型智能動平衡實驗臺
該設備是一種創(chuàng )新的基于虛擬測試技術的智能化動平衡實驗系統，特別適用于教學動平衡實驗。能在一個硬支承的機架上不經調整即可實現硬支承動平衡的A,B,C尺寸法解算和軟支承的影響系數法解算，既可進行動平衡校正亦可進行靜平衡校正，本系統利用高精度的壓電晶體傳感器進行測量，采用先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法，達到智能化檢測目的。本系統不但能得出實驗結果，而且通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式生動、形象地完成檢測過程。
一、實驗內容：
多數機械都是由作回轉運動和往復運動（往復移動或往復擺動）的構件組成。在這些構件中，除中心慣性主軸與回轉軸線重合的等速回轉構件外，其他構件在運動過程中都將產生慣性力。這些慣性力將對支承和機架產生附加的動壓力。在很多機械中這種動壓力成為降低軸承壽命、產生有害振動和降低機械工作效率的主要原因。因此，研究機械的平衡，對于機械的合理設計，特別是對現代高速機械的設計和運行，具有重要意義。
對于各種具體的機械，其構件在運動過程中所產生的慣性力是有一定規律的。研究構件慣性力的分布及其變化規律，并對慣性力進行平衡，可以有效地消除或減小由構件慣性力或慣性力矩不平衡而產生的動壓力，從而減輕機械的振動，提高機械的工作性能和使用壽命，這就是研究機械平衡的內容和目的。
二、功能及特點：
1、虛擬智能化測試，儀器界面。采用虛擬器技術使界面美觀，形象，友好。實驗結果以數字，曲線與圖形同時顯示，實驗過程生動形象，操作簡便。
2、硬支承動平衡采用A、B、C尺寸結算，永久定標具有六種支承方式。
3、運動狀態實時提示。
4、具有剩余不平衡量允差設置功能，自動提示合格。
5、可進行動態過程實驗。該系統不但能夠靜態顯示實驗結果，還可以進行連續不斷的動態過程實驗。在實驗轉子回轉過程中通過數據分析主界面開設了四個窗口，同時動態顯示轉子 左右不平衡量信號濾波后曲線、頻譜分析圖、實際偏心量分布圖、實際相位分布圖。通過觀察動態曲線的變化，使學生更加深刻了解動平衡實驗的原理，方法和結果。
6、采用常用的RS232串口通訊硬件接口技術，能有效的與計算機進行連接通訊，使實驗系統安全可靠。
7、系統測量精度高（最小可達殘余不平衡量≤0.03gmm/kg）并具有標定及不平衡量設定報警功能，可方便的用作工業動平衡機。
三、主要技術參數：
1、平衡轉速：約1200r/min，2500r/min兩檔
2、工件質量范圍：0.1～5kg
3、工件最大外徑：φ260mm
4、兩支承間距離：50～400mm
5、支承軸徑范圍：φ3～30mm
6、圈帶傳動外軸徑范圍：φ25～80mm
7、最小可達殘余不平衡量：≤0.3g mm/kg
8、一次減低率：≥90％
9、測量時間：最長3s
10、電機額定功率：P=120W
11、電 源：220V交流/50HZ
12、外形尺寸：500×400×460(mm)
13、重 量：65kg
|
