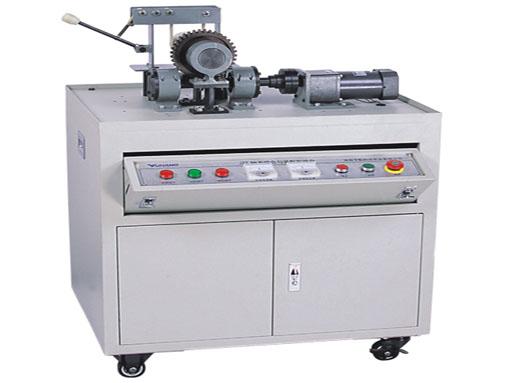

SB-ZXA軸系裝配工藝技能實訓裝置
一、實驗臺功用
本實驗實訓臺是為了滿足機械制造基礎課程實踐教學改革需要而精心開發設計的新型實驗實訓設備。學生可在該實驗實訓臺上自主進行軸系零部件裝配、調整、檢驗與試驗等實驗實訓活動，有利學生對機械裝配工藝的知與對裝配工藝方法的掌握，提高學生的機械制造技術能力。
二、實驗實訓項目
利用本設備可以完成以下實驗實訓項目：
1、組件裝配（齒輪、軸承、聯軸器的裝配）；
2、部件裝配（軸系部件裝配）；
3、軸系裝配工藝性分析。
裝配工藝實驗實訓的主要內容：確定裝配方法、制定裝配程序、劃分裝配工序，按工序確定組、部件裝配技術要求、確定裝配質量檢查方法、確定裝配工具、制定工藝文件等。
軸系裝配工藝性分析，要求學生在分析軸系裝配工藝性的基礎上提出改進設計方案。
三、性能規格
1、配置10大類型零部件（支承類、齒輪類、軸類、軸承類、端蓋類、聯軸器、定位零件類，鍵聯接類、螺紋聯接類以及潤滑密封件類），可讓學生根據軸系簡圖及工作情況自主選擇零部件，并組合成結構不同的軸系部件，有利個性化教學和創(chuàng )造性教學；
2、采用水平臺面進行安裝，靈活多變，方便實用；
3、主要技術參數
電機：90W，220V
實驗臺外形尺寸：770×620×1000mm
4、提供裝配必要的工具。
|
