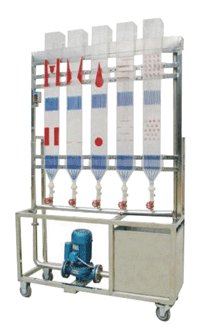

SB-LDTX流動圖形演示實驗裝置

實驗目的：
1、演示流體經過不同邊界情況下的流動形態，以觀察不同邊界條件下的流線、旋渦等現象，增強和加深對流體運動特性的認識。
2、演示水流繞流圓柱體、不同迎角機翼、突然放大、突然縮小流動形態。
3、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。
主要配置：
顯示屏、水泵、摻氣裝置、水箱、光源、調節閥、不銹鋼臺架。
技術參數：
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz。
2、水泵：最高揚程：15m，額定流量：30L/min，功率：370W。
3、摻氣量多少及氣泡大小由摻氣裝置可調。
4、顯示面尺寸： 180×800 mm，有機玻璃制作。
5、燈光照明，大小氣泡隨水流的流動過程均清晰可見，動態效果好，圖象生動直觀。
6、器外罩及流場邊界由色彩和諧的有機玻璃制作，加工精細，制作美觀。
7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8、外形尺寸： 1600×500×1800mm。
