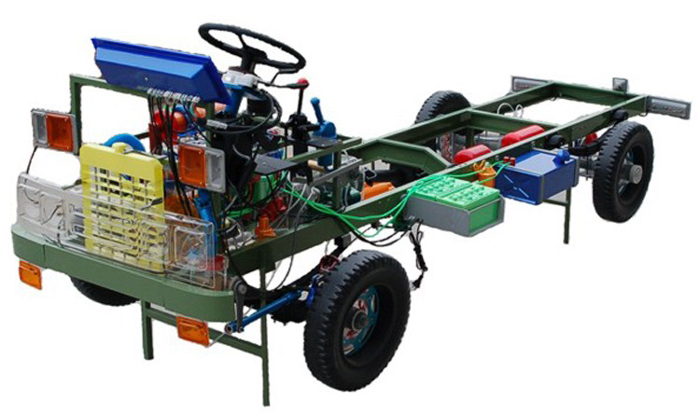

東風EQ1118G型透明整車教學模型
透明汽車整臺模型是配合大專院校，部隊、交通、公安系統汽車駕駛培訓、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
一、用途：
模型透明直觀形象的展示了整車構造和工作原理，是配合汽車專業學校駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程教學與本模型的同步演示，加快適應學院對全車底盤的初步了解，零部件的裝配位置，清楚可見地步基本結構。便于學院掌握汽車駕駛和修理技能。
二、主要材料：
透明、彩色有機玻璃、工程塑料。
三、制造工藝：
采用模具高溫壓模冷卻形成，注塑，經手工精心制造。
四、使用說明：
（一）組合開關
霧燈在霧、雨、雪天氣中或灰塵過大時使用，其燈光為黃色，射出的光線傾斜度大，能照亮車前30m以?xún)鹊膮^域。霧燈開關裝于組合開關中前左面。當需要時打開。
組合開關左操作桿：向前為右轉向，向后為左轉向。OFF為燈光關閉， 為前后小燈；為大燈，其手柄往上抬時，前照燈明暗交替，作會(huì )車警告用；當閉合開關在大燈位置點，組合開關手柄中心位置時，前照燈近光被點亮，在下端位置時，遠光被點亮。
組合開關右操作桿：遇險警報開關，其手柄往上抬一下為開，再往上抬一下為關，其作用是當汽車遇到障礙或自身發生故障時，用來提前向其他車輛發生警報信號，以防尾隨撞車事故發生。該信號由轉向等兼任，開關打開時，所有轉向燈同時發出信號。
（二）起動開關
有四個位置：未用（左）；停止位（中左）；開啟位（中右）；起動為（右）。
（三）操縱手柄
變速桿六個前進檔位，還有一個倒檔，中間為空擋；左前為倒檔；中左前為一檔；中左后為二檔；中右前為三檔；中右后為四檔；右后為五檔；右前為六檔。換擋時力度要適中，以免損壞變速操縱系統。
（四）按下油門踏板里程表轉速不變，發動機轉速升高。
（五）制動系
自動管路作示教學，按下制動踏板時，后制動燈亮。
（六）演示時插上220V電源，打開起動開關至起動位置，使發動機運轉，小心輕巧操縱變速桿，演示各檔傳動。
（七）轉向嚴禁用力過大，請慢轉方向盤。
五、技術參數
●額定電壓：220V
●相、頻率：?jiǎn)蜗唷?0Hz
●變壓電流：25A
●使用電壓：電機24V；燈光6.3V
●凈質量：98kg
●外形尺寸：322×118×132cm
六、注意事項
1、本品利用有機玻璃制作，固度有限，一定要小心操縱。
2、嚴禁陽光直射。
3、安裝時要小心輕放。
七、安裝簡介
開箱后，小心取出模型部件，整齊擺放在實驗室一角；清理木箱和防震，然后打開防塵薄膜，使每一部件保持清潔整齊擺放。
（一）安裝程序
1、安裝車架前后支架。
2、使前后車架連接，形成整體。
3、安裝前橋，后橋，同時連接氣管。
4、安裝發動機、變速器聯體。
5、安裝傳動軸。
6、安裝水箱，同時連接水箱至水泵、水箱至節溫器水管。
7、安裝儀表支架、儀表總成，待裝好前后燈架同時連接控制線插坐（對號插入）
8、安裝轉向器、方向盤、連接軸及轉向拉桿。
9、安裝排氣管。
10、安裝油箱，連接油管。
11、安裝電瓶，同時接上油門控制線，電瓶至儀表總成電源線。
12、安裝前燈架，后燈架，同時接上至儀表總成電源線。
13、對號連接線結束插座。
14、連接制動管路，動力轉向油管
15、安裝車輪。
16、檢查各自已安裝部件，無誤后方可插上電源運轉。
|
