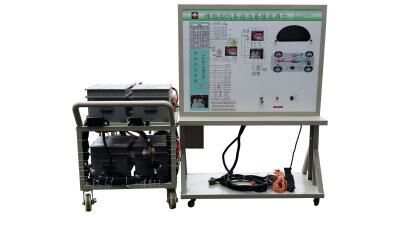

SBQC-XNY-029144V純電動汽車動力系統實訓考核裝置
一、功能特點
1、該設備完整展示真實汽車電動動力系統，可以動態真實演示電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行工況。
2、實訓臺面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖及控制電路圖和實物，認識和分析汽車電動動力系統的工作原理。
3、實訓臺面板上安裝有電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、儀表（轉速表、電流指示表、）等，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車的電機用來演示電動機的工作狀態。
4、采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.檢測臺與運行臺用航空插頭，真實運行電動汽車的電動動力驅動系統。
6.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。
二、技術規格
1、外接電源：原電動汽車電源
2、工作電壓：原電動汽車電源
3、工作溫度：-40℃～+50℃
4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)
5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)
三、實訓項目
1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。
3. 真實運行電動動力系統啟動工作過程
4. 真實運行電動動力系統低速行駛工作過程
5. 真實運行電動動力系統一般行駛工作過程
6. 真實運行電動動力系統全速行駛工作過程
7. 真實運行電動動力系統減速行駛工作過程
8. 真實運行電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
|
